Kabelprüfung und Diagnose mit BAUR cali

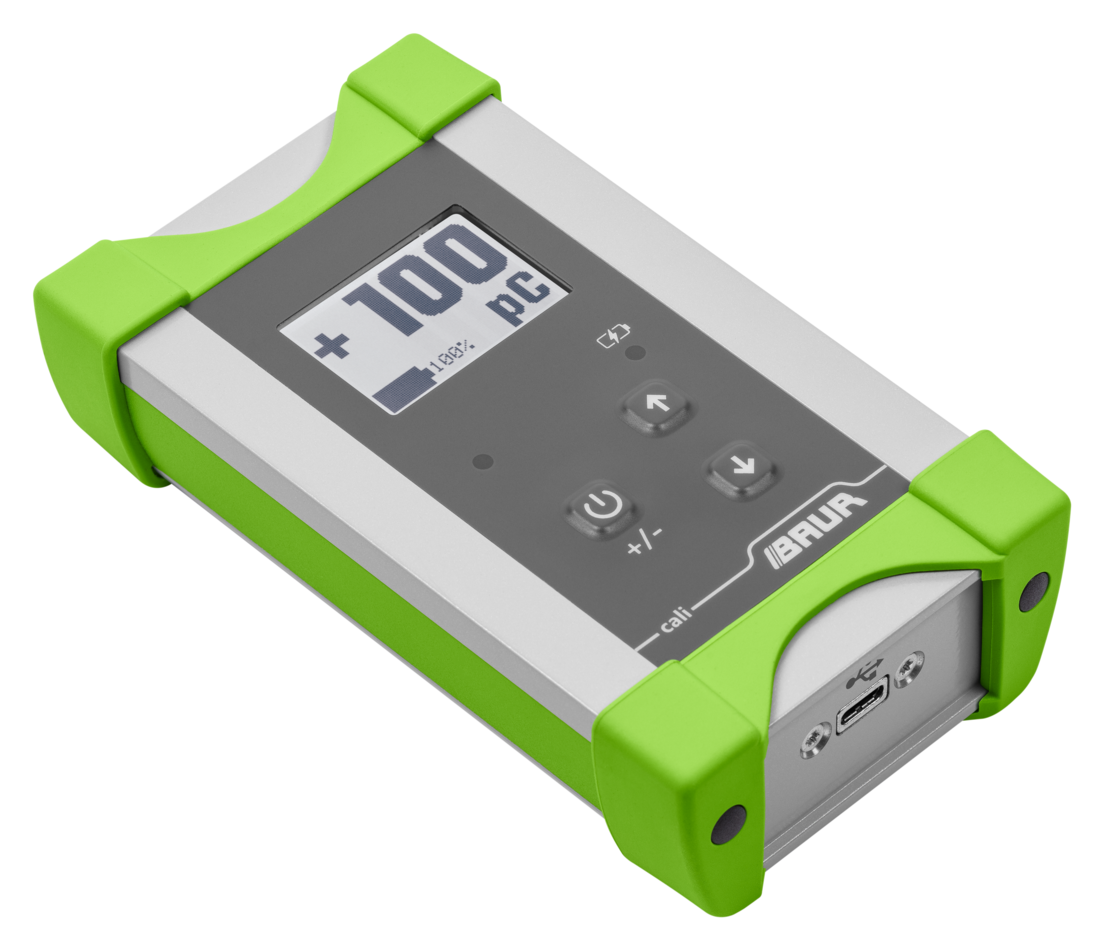

BAUR cali ist ein Kalibrator für Messaufbauten zur Messung von Teilentladungen in Energiekabeln, ein sogenannter TE-Kalibrator. Diese Teilentladungen können insbesondere an Lufteinschlüssen z.B. in Kabelgarnituren, Muffen und/oder Winkelsteckern oder im Kabel selbst entstehen.

Diese Teilentladungen können in Abhängigkeit von ihrem Energiegehalt und der Dauer ihres Einwirkens zu einer Schädigung der Isolation des Bauteils bis hin zum Ausfall der Kabelstrecke führen.

Mit einer Kombination aus einer Hochspannungsprüfquelle und einem TE-Messsystem wie z.B. PD-TaD 62 wird mit Hilfe von offline-Messungen (ohne Betriebsspannung der Kabelstrecke) die Intensität möglicher Teilentladungen in Kabelstrecken gemessen und lokalisiert.

Der vorhandene Prüf- und Messaufbau muss aus messtechnischer Sicht kalibriert werden, um das erhaltene Ergebnis in der korrekten Skalierung der Messgrößen darstellen zu können.

• nach DAkkS werkskalibrierter normkonformer TE-Kalibrator
• der TE-Kalibrator BAUR cali bietet einen Ladungsbereich von 100 pC, 200 pC, 500 pC, 1 nC, 2 nC, 5 nC, 10 nC, 20 nC, 50 nC und entspricht den Anforderungen der EN IEC 60270

• Die Polarität der Impulse ist umschaltbar
• einfache und selbsterklärende Handhabung
• tragbares, akkubetriebenes Handgerät
• nachladbar über Standard-USB-C-Anschluss
• tageslichttaugliche Anzeige der Betriebsparameter
• wetterfest
• robustes Design
