XL-CFL – 针对海底和地下长电缆的 BAUR 电缆故障定位
不可替代、坚固，可惜不耐用：用于全球能源供应的地下和海底长距离电缆的现状
由于能源需求日益增长和对海上扩大产生

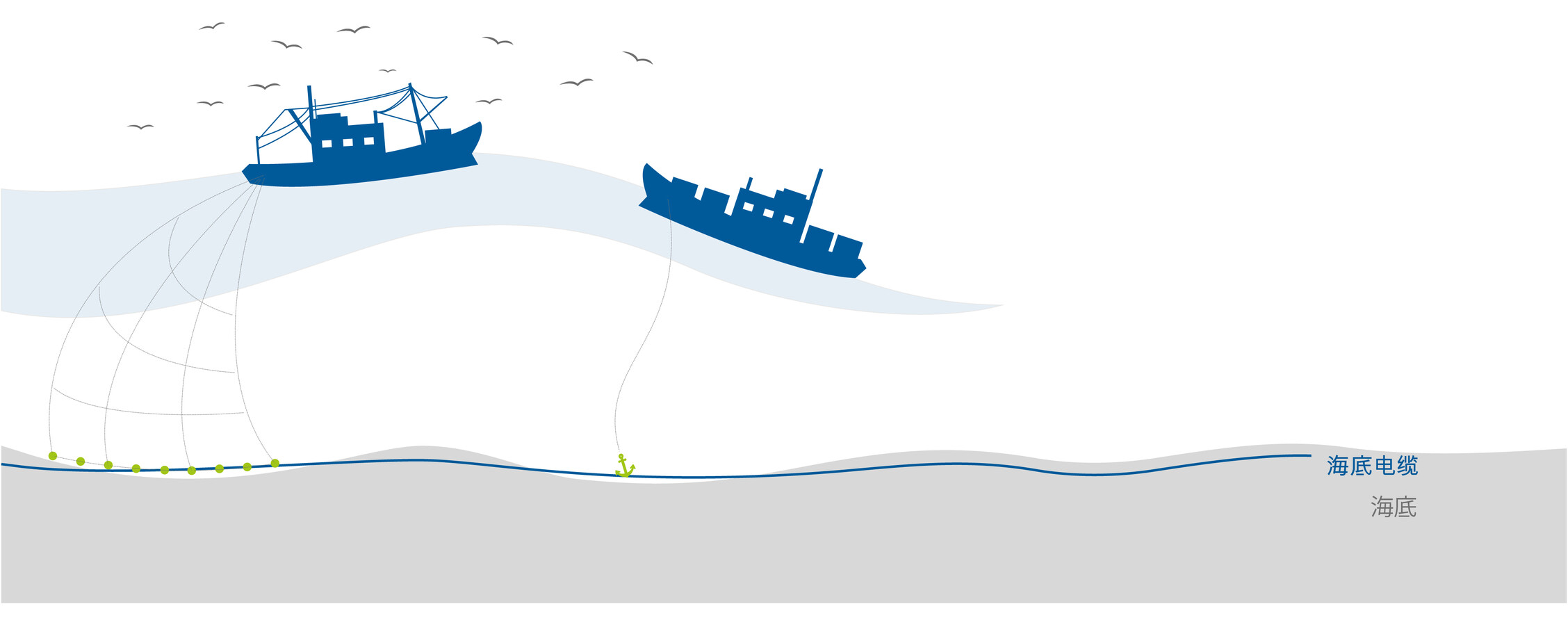

可再生能源的依赖，海底电力电缆对可靠供电来说 不可或缺。海底电缆在专业领域已经成为关键基础设施。为什么关键？首先 因为铺设环境恶劣。第二，也是最常见的故障原因， 所有水深的海底电缆承受不规则的机械载荷，例如 水流、捕鱼或船锚，这可能导致严重损坏。
用于 XL 电缆故障定位的 BAUR 解决方案
适用于所有电缆类型：
- HVDC 海底电缆连接（单极、双极）
- HVDC 地下电缆连接
- AC 海底电缆系统
- 组合式 AC 地下和海底电缆系统
BAUR XL-CFL – 您的优势：
经过测试的系统确保快速和高效的电缆故障定位，以安全性为最高目标
BAUR 自 2010 年开发个性化解决方案，意在为 地下和海底长电缆进行快速和高效的电缆故障定位。凭借强大的系统和 BAUR 专家的综合能力，近几年已经能够在海底电缆上 快速、高效且精确定位关键电缆故障。请信赖 BAUR 的专业知识和经过全球测试的强大技术。
非标准的电缆故障定位
如果惯用的脉冲反射法不适用怎么办？
对于非常长的电缆（尤其是带有交叉连接接头的电缆），电缆故障定位的常用方法 – 尤其是脉冲反射法 (TDR)，以及二次/多路脉冲检测法 (SIM/MIM) –）可能不适用。一个原因可能是，测量脉冲或其在长距离上的反射衰减太大，并且脉冲的评估变得非常困难。另一个可能的原因是电缆的高电容，这会阻碍在 SIM/MIM 方法中可用的冲击放电，因为对其而言冲击电容器的电容应明显高于电缆电容。
冲击电流法 ICM
释义
评估
在冲击电流法中，冲击电压脉冲会被释放到电缆中，以在故障位置引起击穿。这种击穿会导致行波在故障位置和电缆末端之间来回传播数次。极性在这两个反射点处切换，因为在这两种情况下涉及的都是低阻抗端接。
根据反射重复的时间间隔，可以确定到故障位置的距离。特别是针对长电缆，其效果非常好，因为通过电缆传播的脉冲非常宽。
电感耦合器用于对传播的脉冲进行分析，其会对电缆外护套上的电流进行解耦。耦合器的信号可以通过 脉冲反射测试仪 显示。根据各个脉冲之间的时间，可以计算距离。为此，只需在 IRG 显示的行波中标记两个连续的波峰或边沿。从冲击电压发生器到故障位置的距离，与设备针对两个波峰测定的仪表数据的差值相同。
到故障的距离可以通过脉冲反射测试仪的图形显示来确定。为了能够尽量在屏幕上看到所有行波峰值，必须设置 IRG 的距离范围，使其显示电缆长度的倍数。
衰变法
释义
评估
中压甚至高压电缆上的大多数故障，都可以通过最高 32 kV 的可用冲击电压感测到。但是针对间歇性故障（仅在特定条件下发生的故障），可能会发生该电压不足以点燃击穿的情况 - 因此无法以这种方式确定故障位置。
在这里，衰变法（也称为 Decay 方法）可以实现以下目标：在这种方法中，会将电缆连接到测试电压源，并对电缆的电容 充电，直到由于电压而发生击穿。
在衰变法中，脉冲反射测试仪 会对击穿后在故障位置和电压源之间振荡的电压波进行评估：
在评估图中，会简单地标记出两个连续的正电压峰值、边沿或例如过零点，然后读取距离。这两个值之间的差除以 2 并减去测试引线，便可得出到故障位置的距离。
与冲击电流法 (ICM) 一样，应选择电缆长度的倍数作为显示结果的默认设置，以便能够在屏幕上显示多个振荡。
差分对比法
释义
无法有效执行正常的反射测量时，差分对比法（也称为差分法）是在分支电网中使用的预定位方法之一。采用此方法，可以对高阻故障或间歇性故障进行预定位。差分对比法这个名称来自于，对发射冲击波时产生的两个并行创建的 ICM 图像进行对比。为此，会同时将冲击波发生器连接到存在故障的相位和完好无损的相位。然后，在没有电桥的情况下进行一次 ICM 测量，在电缆末端安装了电桥的情况下从完好无损的相位到故障相位进行第二次 ICM 测量。
如果故障发生在发生器和电桥电路之间的主芯线上，测量仪上则会显示电桥与故障位置之间的距离。反之，如果故障发生在分支中，测量结果则会给出电桥与相关分支起点之间的距离。
BAUR 解决方案用于
XL 电缆故障定位
适用于所有电缆类型：
- HVDC 海底电缆连接（单极、双极）
- HVDC 地下电缆连接
- AC 海底电缆系统
- 组合式 AC 地下和海底电缆系统
便携式设备
应用范围
- ·适用于在多个使用地进行电缆故障定位
- 适用于重要的电缆系统 – 电缆故障的成本高、供电安全风险大
特征：
长电缆
所有测量方法
优点
- 小巧、便携
- 快速运输至使用地
- 使用灵活性大
- TDR 指纹符合 Cigre TB 773、Cigre TB 610、Cigre TB 680、Cigre TB 490、Cigre TB 496
- IEEE 1234-2019
BAUR 解决方案
shirla
移动式系统
应用范围
- 适用于在多个使用地进行电缆故障定位
- 适用于非常重要的电缆系统 – 电缆故障的成本极高、供电安全风险巨大
- 最快速的可用性以及准备就绪
特征：
长电缆
所有测量方法
优点
- 紧凑：所有电缆故障定位方法集成在一个系统中
- 快速运输至使用地
- 立即可用
- 使用灵活性大
- 非常高效
- 历经验证的系统解决方案
BAUR 解决方案
针对站点内应用、配有滚轮的系统
电缆测试车
固定式系统
......适用于长电缆系统，两侧可用
应用范围
- 适用于最重要的电缆系统 – 电缆故障的成本最高、供电安全风险最大
- 集成于测量容器中的量身定制电缆故障定位系统
- 存放于电缆室时立即可用
特征：
长电缆
所有测量方法
优点
节省时间
- 不会因运输浪费时间
- 在电缆系统故障时立即可用
- 在最短时间内/第一天就可进行电缆故障定位
- 适用于超长电缆
精确
- 通过在电缆两端使用提高定位精度
节省成本
- 减少停电和停机成本 – 该成本每天可能达到数十万欧元
- 第 1 次故障时便可摊销 投资
BAUR 解决方案
测量容器中的电缆故障定位系统
为什么投资 XL-CFL 物有所值。
对 Manfred Bawart 的采访
BAUR 自 2010 年开发个性化解决方案，意在为 地下和海底长电缆进行快速和高效的电缆故障定位。凭借强大的系统和 BAUR 专家的综合能力，近几年已经能够在海底电缆上 快速、高效且精确定位关键电缆故障。请信赖 BAUR 的专业知识和经过全球测试的强大技术。
Manfred Bawart
电缆故障定位专家和专业出版物作家（发表于 CIGRE、JICABLE、IEEE-PES-ICC、IEEE Electrical Insulation Magazine、CIRED 等）
专业文章的内容是什么？
可 再生能源的使用日益增加和 向电动汽车 的转换，这都增加了对电能的依赖性。此外，用长电缆连接陆地的海上风力发电厂也是可再生能源的来源之一。但是陆地上也使用所谓的 HVDC 电缆。这些长距离电缆的故障会给国家电力基础设施带来巨大影响。
既要 将停机时间降至最短 ，又要 对电缆故障快速定位，这需要高效的测量技术。此技术必须通用，涵盖不同的电缆故障定位方法，并能够根据电缆长度进行调整，以便完成可靠的电缆故障检测。到底哪种仪器涵盖不同的测量方法并适合电缆长度呢？
在我们的免费文章中对此和更多问题给出了答案。
