frida / frida TD
VLF Prüf- und Diagnosegerät
Das portable und leistungsstarke VLF Hochspannungsprüf- und Diagnosegerät ist in zwei unterschiedlichen Ausstattungsvarianten lieferbar:
frida
Dient zur Kabel- und Kabelmantelprüfung von Mittelspannungskabeln bis 20 kV und von elektrischen Betriebsmitteln. Eine weitere Funktion ist die Isolationsprüfung an elektrischen Betriebsmitteln.
frida TD
Erweitert den Funktionsumfang von frida um die tan-delta-Diagnose und den Monitored Withstand Test (MWT), der die Kabelprüfung und Verlustfaktormessung kombiniert. Dies erlaubt eine genaue und umfassende Beurteilung des Kabelzustands
Wir bei BAUR können dieses Produkt nach ISO/IEC 17025 akkreditiert kalibrieren.
frida
VLF-Prüfgerät für Mittelspannungskabel
- VLF-Kabelprüfung mit truesinus® 0,1 Hz bis 26 kVeff / 36 kVSpitze
- Teilentladungsmessung in Kombination mit PD-TaD
- Kabelmantelprüfung und Kabelmantelfehlerortung
frida TD
VLF-Prüf- und Diagnosegerät für Mittelspannungskabel
- VLF-Kabelprüfung mit truesinus® 0,1 Hz bis 26 kVeff / 36 kVSpitze
- Integrierte Verlustfaktordiagnose tan δ & MWT mit tan δ
- Teilentladungsmessung in Kombination mit PD-TaD
- Kabelmantelprüfung und Kabelmantelfehlerortung
Kabelprüfung und Verlustfaktormessung in einem Gerät
Einfacher und schneller Prüfaufbau
Automatische Prüf- und Diagnoseabläufe
Kompakte Abmessungen und geringes Gewicht
VLF-Prüfung
Die VLF-Prüfung ermöglicht das Auffinden von Isolationsschäden in Kunststoff- und Papier-Masse-Kabeln innerhalb kürzester Prüfzeiten, ohne die Qualität des umliegenden Isoliermaterials zu beeinträchtigen.
Verlustfaktormessung
Die Verlustfaktormessung (tan delta) mit 0,1 Hz VLF-truesinus® liefert eine differenzierte Aussage über den Alterungszustand von Papier-Masse- und PE-/VPE-Kabeln. Bei PE-/VPE-Kabeln kann die Verlustfaktormessung zwischen neuen, schwach oder stark "water tree"-geschädigten Kabeln differenzieren. Damit kann die Austauschdringlichkeit von Kabeln bestimmt werden.
Monitored Withstand Test
Der Monitored Withstand Test mit Verlustfaktormessung kombiniert die Kabelprüfung und Verlustfaktormessung und erlaubt eine genaue und umfassende Beurteilung des Kabelzustands. Zusätzlich wird durch die optimierte Prüfdauer das Kabel nur minimal belastet.
In Kombination mit
dem Teilentladungsdiagnosegerät PD-TaD 62 und der BAUR Software 4 können zudem auch Teilentladungen gemessen werden parallel zur Verlustfaktormessung und somit ohne zusätzlichen Zeitaufwand.
BAUR Software 4
zur Fernsteuerung der frida TD oder als Bürolizenz zur umfassenden Auswertung der Messergebnisse
Die BAUR Software 4 dient zusammen mit den BAUR Prüf- und Diagnosesystemen für die Kabelprüfung (VLF-truesinus®, VLF-Rechteck und Gleichspannung), die Kabelmantelprüfung und die Diagnose mit der Verlustfaktor- oder Teilentladungsmessung.
Den Kabelzustand schnell erfassen und mit der eigenen Diagnosephilosophie einheitlich bewerten – Das intuitiv erfassbare Bedienkonzept unterstützt den Asset Manager und den Messtechniker vor Ort, denn damit gelingt zum einen ein höchst effizienter Messvorgang und zum anderen eine präzise Zustandsüberwachung von Kabelnetzen.
Kurz: Anwendung und Auswertung heben die BAUR Software 4 auf ein neues Level – so lässt sich die zustandsorientierte Instandhaltung von Kabelnetzen weiter optimieren.
PD-TaD 62
als optimale Ergänzung zur frida TD für eine umfassende Zustandsbewertung des Kabelnetzes
Das portable TE-Diagnosesystem PD-TaD dient in Kombination mit einem BAUR VLF-HV-Generator zur Durchführung von Teilentladungsmessungen und -ortung. Wenn der VLF-HV-Generator mit einer Verlustfaktormessfunktion ausgestattet ist, können mit der TE-Messung und der Verlustfaktormessung zwei effektive und bewährte Methoden zur Beurteilung des Alterungszustands von Mittelspannungskabelln und Kabelgarnituren vereint werden.
Das Ergebnis ist eine Kabelanalyse in einem Schritt: Früherkennung und Lokalisierung von Schwachstellen durch TE-Messung, ergänzt durch die Bewertung der dielektrischen Alterung auf Basis der Verlustfaktorwerte.
Erklärvideos
Erklärvideo: home of diagnostics
BAUR bringt High-End-Messgeräte und modernste Software unter einem Dach zusammen. Unsere Messgeräte bieten wir zusammen mit der BAUR Software 4 zur Diagnose an, die sich einfach in bestehende Routinen integrieren lässt und zu Vergleichbarkeit und Zeitersparnis führt. Die Kombination dieser Elemente mit der statex® Software und die Erfahrung von uns im Bereich der Kabeldiagnose machen BAUR zu Ihrem Zuhause der Diagnose!
Erklärvideo: frida TD - Monitored Withstand Test
Ob Verlustfaktor- oder Teilentladungsmessung – jede der beiden Diagnosemethoden hat individuelle Stärken. Jede allein kann allerdings nicht alle Schwachstellen aufdecken. Daher ist die Kombination beider Verfahren – ob nacheinander oder in einem Ablauf – sinnvoll. Sie erhalten wertvolle Zusatzinformationen und steigern die Sicherheit bei der Zustandsbewertung bzw. der Fehlersuche.
Anwendervideo
Videotutorial zur TD-||TE-Messung mit der BAUR Software (EN)

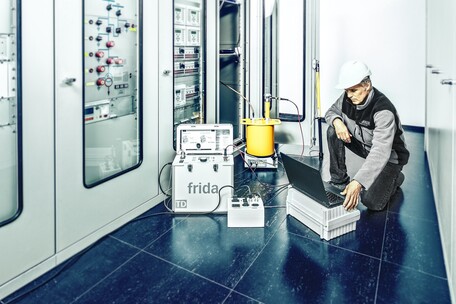

In dieser Videoanleitung wird gezeigt, wie eine parallele Verlustfaktor- und Teilentladungsmessung (TD-||TE-Messung) mit der BAUR Software durchgeführt wird. Die Messungen werden gleichzeitig mit demselben Prüfaufbau (PD-TaD 62 und frida TD) durchgeführt.
