IRG 4000
TDR Impulsreflexionsmessgerät
Das Impulsreflexionsmessgerät IRG 4000 wird in BAUR Kabelfehlerortungssysteme integriert und dient in Kombination mit der Systemsoftware zur Kabelfehlerortung in ein- und dreiphasigen Kabeln.
Dank des neuartigen Bedienkonzepts ist die Fehlerortung mit dem integrierten IRG 4000 schneller und einfacher. Ein leistungsstarker Industrie-PC und verbesserte Messparameter ermöglichen eine präzise Fehlerortung in allen Kabeltypen.

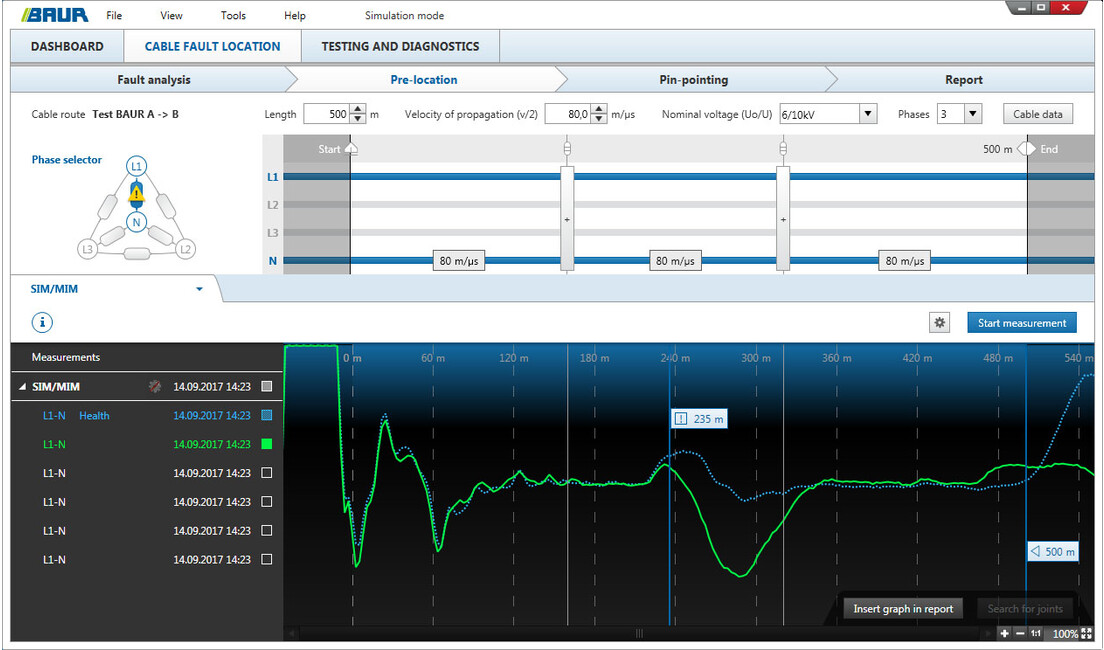

Für die Kabelfehlerortung stehen sowohl die bewährten und stets weiterentwickelten Methoden zur Verfügung, als auch die neuentwickelte Methode Konditionierung-SIM/MIM**, die die Lokalisierung von schwer zu ortenden, nassen Kabelfehlern noch effektiver und schneller macht. Die SIM/MIM-Technologie mit 20 Reflexionsmessungen pro HV-Impuls ermöglicht die Auswahl des besten Reflexionsbilds für eine sehr genaue Ermittlung der Fehlerentfernung.
- Einfache Bedienung durch das intuitive Bedienkonzept
- Maximale Präzision durch hohe Auflösung und Abtastrate
- Präzise Fehlerortungsmethoden für jeden Fehlertyp
Produktinformationen
Literatur
Pressemitteilungen
September 2020
Fehlerortung an langen Energiekabeln:
Erkenntnisse und Erfahrungen mit Seekabeln für lange Landverbindung nutzen
In wenigen Jahren werden Hochspannungskabel mit Hunderten von Kilometern Länge Deutschland durchqueren und Bestandteil der kritischen Infrastruktur sein. Um deren Verfügbarkeit zu maximieren, müssen eventuelle Fehler schnell und sicher geortet und die Kabel instand gesetzt werden. Konventionelle Technik zur Fehlerortung stößt hier an ihre Grenzen – für extra lange Kabel gibt es besondere Lösungen. Ihre Technik ist teilweise abgeleitet aus einem Anwendungsgebiet, in dem lange Kabel gängig sind: Seekabel.
