Essai de câbles et diagnostic de câble
Câble enterré – artères vitales de notre civilisation
Dans le monde d'aujourd'hui, la globalisation, le passage au numérique et le changement climatique représentent autant de nouveaux défis. Chacun de ces facteurs influence la sécurité de l'approvisionnement énergétique. La transition énergétique, par exemple, met en exergue de nouvelles sources d'énergie. Les réseaux moyenne tension gagnent ici en importance, car ils sont la colonne vertébrale de l'approvisionnement énergétique décentralisé. En effet des générateurs d'énergie de plus en plus nombreux y rejoignent les grands parcs éoliens, les parcs en plein air d'installations photovoltaïques et les installations de biogaz.
Pour vous, lorsque vous considérez la construction et la maintenance d'un réseau, c'est la fiabilité permanente de l'exploitation qui compte. Mais comment pouvez-vous assurer cette sécurité de l'approvisionnement énergétique ? Et ce, de façon rentable ? Avec BAUR, vous avez à vos côtés un partenaire qui vous aide à prévenir les dommages et à planifier précisément les coûts d'entretien. Nous dépendons du bon fonctionnement de nos réseaux. Avec BAUR, soyez sûr que le courant passe !
Essai et diagnostic des câbles pour un entretien optimisé en fonction des coûts
L'essai de câble et de gaine vous aide à évaluer si une installation de câbles est fiable et opérationnelle au moment où vous le réalisez.
De plus en plus d'opérateurs de réseau misent sur le diagnostic de câble car il leur donne des informations essentielles sur les défauts cachés des installations et tout particulièrement dans le réseau de câbles.
Essai et diagnostic des câbles BAUR - Vos avantages :
Planifier les investissements plus efficacement
Le diagnostic de câble vous permet de résoudre le dilemme entre une disponibilité maximale du réseau et la minimisation des frais de réparation et d'entretien. Grâce à nos systèmes de diagnostic, vous axez votre entretien sur l'état en optimisant les coûts.
Diminuer les frais de réparation
Grâce à l'analyse exacte de l'état du câble, vous n'avez besoin d'appliquer des mesures de maintenance ou de modification coûteuses qu'aux endroits où elles sont véritablement nécessaires. Les mesures préventives comme le remplacement inutile de longues liaisons câblées font désormais partie du passé.
Contrôle qualité sur les installations neuves
Les diagnostics sont aujourd'hui de plus en plus utilisés même sur les sections de câble neuves, par exemple pour évaluer la qualité du montage d'une boîte de jonction. Vous pouvez ainsi prévenir les réclamations coûteuses ou les dommages ultérieurs.
home of diagnostics: Compétences en mesure et en contrôle incomparables et tout-en-un
Dans la « home of diagnostics » de BAUR, les techniciens et les gestionnaires d'actifs n'ont jamais été aussi à l'aise pour planifier les réparations d'une façon préventive et optimisée au niveau des coûts.
truesinus®: Compactes et puissantes : les sources de tension de BAUR
Les sources de tension truesinus® de BAUR, très pratiques, conviennent à toutes les missions quotidiennes importantes, que ce soit l'essai de câble ou le diagnostic. Elles garantissent des résultats extrêmement fiables et offrent, grâce à la technologie truesinus® développée par BAUR, une tension sinusoïdale basse fréquence idéalement formée ainsi que la tension continue requise pour le test de gaine.
Conforme aux normes et significatifs: Extrait des normes appliquées
Le test de gaine, l'essai de câble et les mesures de diagnostic avec tension VLF se font conformément aux normes. En se basant sur la recherche internationale et les années d'expérience pratique, comités et associations d'importance ont adopté et reconnu la méthode de l'essai de câble et du diagnostic VLF sur les câbles moyenne tension.
Qu'il s'agisse de la mesure des pertes diélectriques ou de celle des décharges partielles, chacun des deux diagnostics présente des qualités individuelles. Néanmoins, chacun pris séparément ne peut pas permettre de découvrir tous les points faibles. C'est la raison pour laquelle la combinaison des deux procédés est pertinente, que ce soit à la suite l'un de l'autre ou dans une même séquence.
La mesure de TD
(mesure tan δ)
La mesure de TD (mesure tan-δ) est un procédé intégral non destructeur et sert à évaluer l'état de toute une liaison câblée. Le facteur de dissipation diélectrique tan delta permet de mesurer le rapport entre la puissance réelle et la puissance réactive du câble. La mesure donne des informations claires sur l'état de l'isolation du câble et sur son vieillissement.
La mesure des décharges partielles
Les décharges partielles apparaissent à des emplacements de défaut sur le câble, par exemple sur les arborescences électriques, les boîtes de jonction ou les extrémités. Le diagnostic de décharge partielle sert à détecter les emplacements possibles de défaut dans les câbles et les accessoires avant qu'ils n'entraînent une panne. Il est ainsi possible de régler à temps le problème et d'éviter les conséquences de pannes non contrôlées. La mesure des décharges partielles se fait suivant la norme IEC 60270.

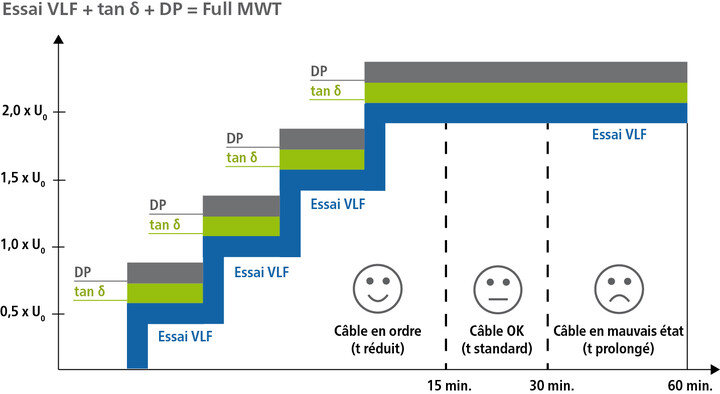

La combinaison intelligente des diagnostics
Qu'il s'agisse de la mesure des pertes diélectriques ou de celle des décharges partielles, chacun des deux diagnostics présente des qualités individuelles. Néanmoins, chacun pris séparément ne peut pas permettre de découvrir tous les points faibles. C'est la raison pour laquelle la combinaison des deux procédés est pertinente, que ce soit à la suite l'un de l'autre ou dans une même séquence. Vous recevez de précieuses informations supplémentaires et augmentez la sécurité lors de l'évaluation de l'état et/ou de la recherche des défauts.
Contrôle des câbles sous tension : Mesure des DP en ligne
La présence de décharges partielles peut être testée rapidement
et facilement sur les câbles à l'aide du système portable d'analyse en ligne des décharges partielles liona de BAUR, même sous tension (en ligne). L'algorithme DeCIFer aide à l'identification des signaux de décharges partielles parmi les signaux parasites. La mesure en ligne des décharges partielles aide à découvrir les principaux points faibles et à localiser le cas échéant les défauts sans avoir à couper l'installation.
