statex®
Logiciel BAUR pour la prévision statistique de la durée de vie des câbles
(développé par KEPCO)
Déterminer la durée de vie résiduelle des liaisons câblées
Utiliser le plus longtemps possible les câbles moyenne tension, sans pour autant mettre en danger la sécurité d'approvisionnement : voilà l'objectif de tous les gestionnaires d'actifs. BAUR leur donne la solution : Le nouveau logiciel d'analyse statex® évalue les données de la mesure de TD (mesure tan δ) et calcule la durée de vie résiduelle statistique des câbles au moyen d'un algorithme breveté, avec une exactitude et une clarté inégalées.
statex® – l'innovation BAUR
-
Potentiel d'économie significatif grâce à l'utilisation maximum des câbles moyenne tension.
-
Planification ultra-précise des investissements année par année
-
Mesures ciblées - Vue d'ensemble de l'état du réseau de câbles global
... avec une sécurité de l'approvisionnement nettement plus élevée !
Les avantages du logiciel statex® d'un coup d'œil
Etat du réseau cablé en un coup d’oeil
Planification ciblée des investissements
Réduction des coûts
Acquisition d'expérience
Contribution à la durabilité
statex® : Composant important du diagnostic de câble
L'électricité est un composant essentiel de nos vies quotidiennes. C'est la raison pour laquelle il est si important de maintenir l'infrastructure électrique en bon état et de garantir la sécurité de l'alimentation. Ceci ne serait pas possible sans les diagnostics de câble. BAUR réunit dans un même dispositif des outils ultraprécis et ultramodernes pour le diagnostic de câble.
Vous découvrirez dans la vidéo produit le rôle joué ici par le logiciel statex®.
Le logiciel d'analyse statex® sert à déterminer de manière détaillée l'état de vieillissement, la vitesse de vieillissement et la durée de vie résiduelle statistique d'une liaison câblée sur la base d'un diagnostic de TD avec tension VLF truesinus® (Very Low Frequency). Évaluation de l'état du câble basée sur l'expérience et prévision statistique de la durée de vie résiduelle
En plus des paramètres d'évaluation habituels selon IEEE 400.2 (SDTD, MTD et ΔTD), statex® prend en compte le nouveau paramètre TD-Skirt qui caractérise la stabilité du facteur de dissipation (TD) dans le temps. Ceci permet le calcul de l'indice de vieillissement R et de la vitesse de vieillissement VR de la liaison câblée. De la même manière, il est possible d'émettre une recommandation quant-à la date à laquelle la
prochaine mesure devrait avoir lieu ou aux travaux nécessaires sur la liaison câblée. Le calcul prend en compte, en outre, la limite économique d'exploitation du câble ainsi qu'une marge de sécurité propre à l'entreprise, ce qui permet de déterminer le moment optimal auquel le câble doit être remplacé.
À travers la prise en compte de consignes individuelles propres à l'entreprise et grâce à la visualisation dans une matrice tridimensionnelle des corrélations complexes entre les divers paramètres d'évaluation, statex® une possibilité nouvelle et révolutionnaire de gérer les installations d'une manière particulièrement rentable et sûre.
Le logiciel statex® expliqué en images

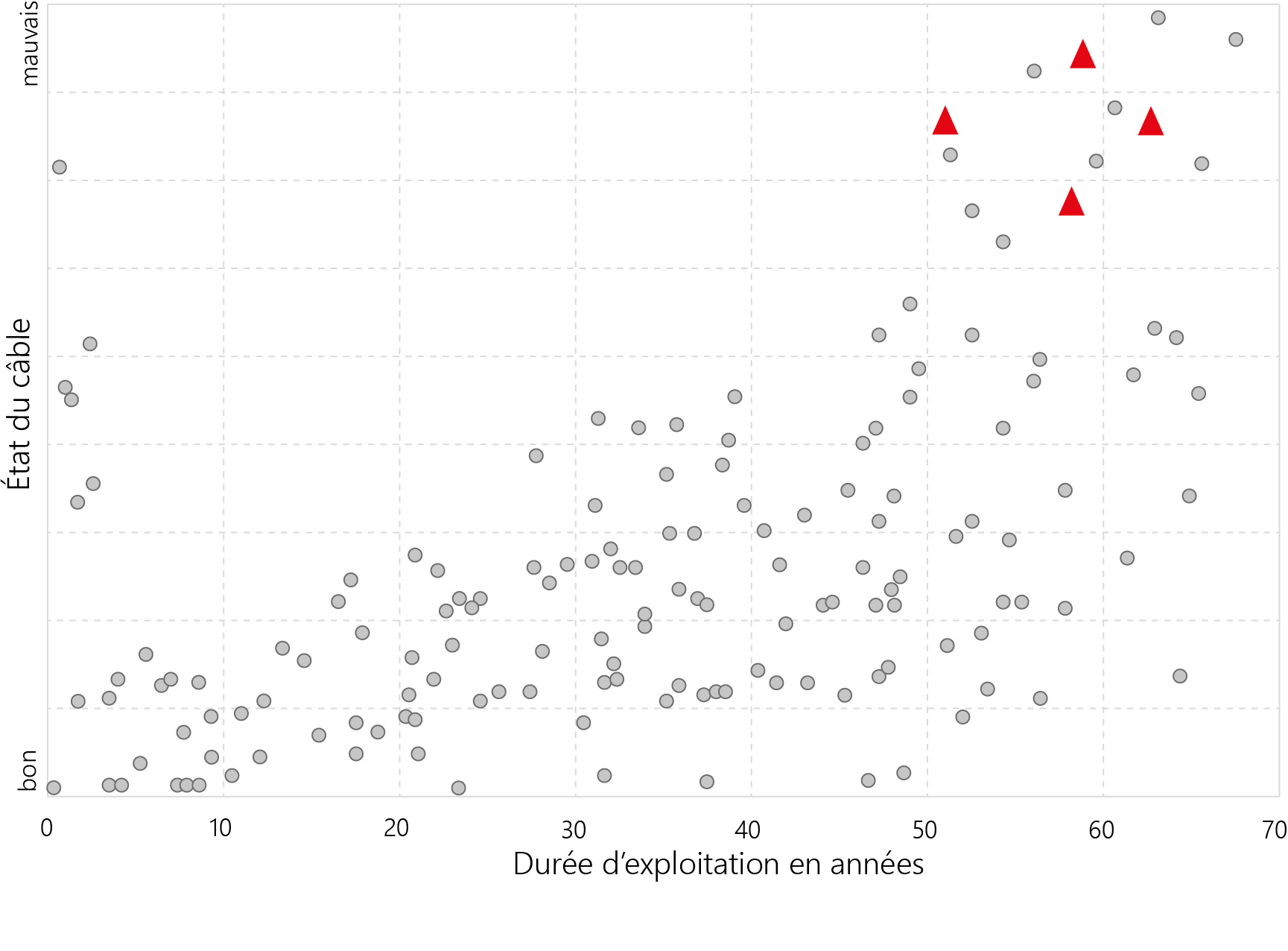

Figure 1 :
Le réseau de câbles avec différentes liaisons câblées représenté en fonction de la durée de vie et de l'état actuel
L'état du câble dépend de différents facteurs comme la durée de vie, la construction mécanique et électrique, la charge électrique, la sollicitation mécanique, l'humidité, etc.
Il n'y a pas de relation directe entre la durée de fonctionnement et le vieillissement !

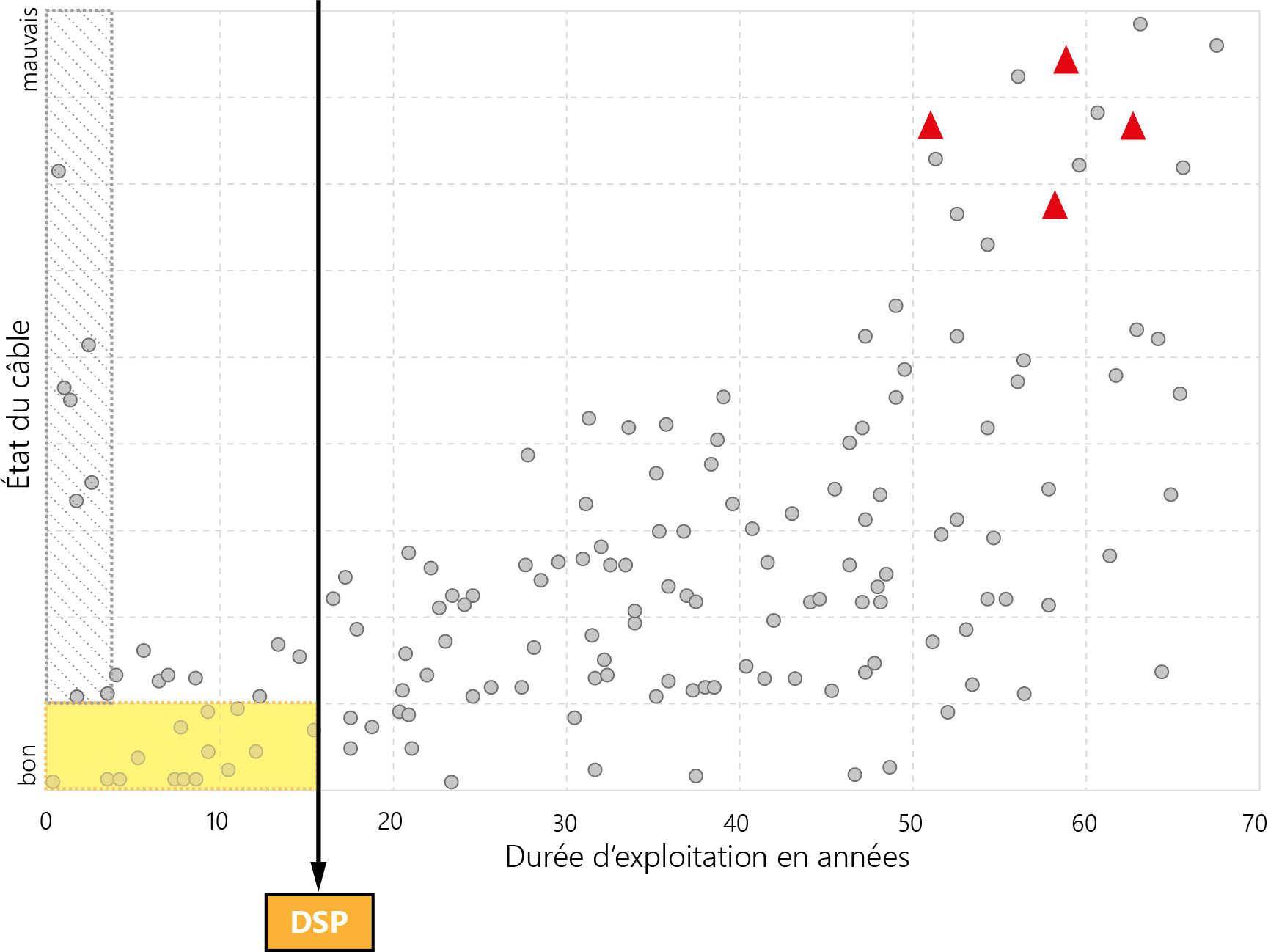

Figure 2 :
Point de départ du vieillissement (DSP, Degradation Starting Point)
Pendant la première phase, il n'y a quasiment aucun vieillissement du câble. Des pannes précoces apparaissent généralement suite à une erreur de montage ou une mauvaise qualité du câble. Cela peut être évité grâce à un test de mise en service accompagné d'une mesure de TD et DP (logiciel BAUR 4)
Le DSP est le point de départ du vieillissement d'un câble.

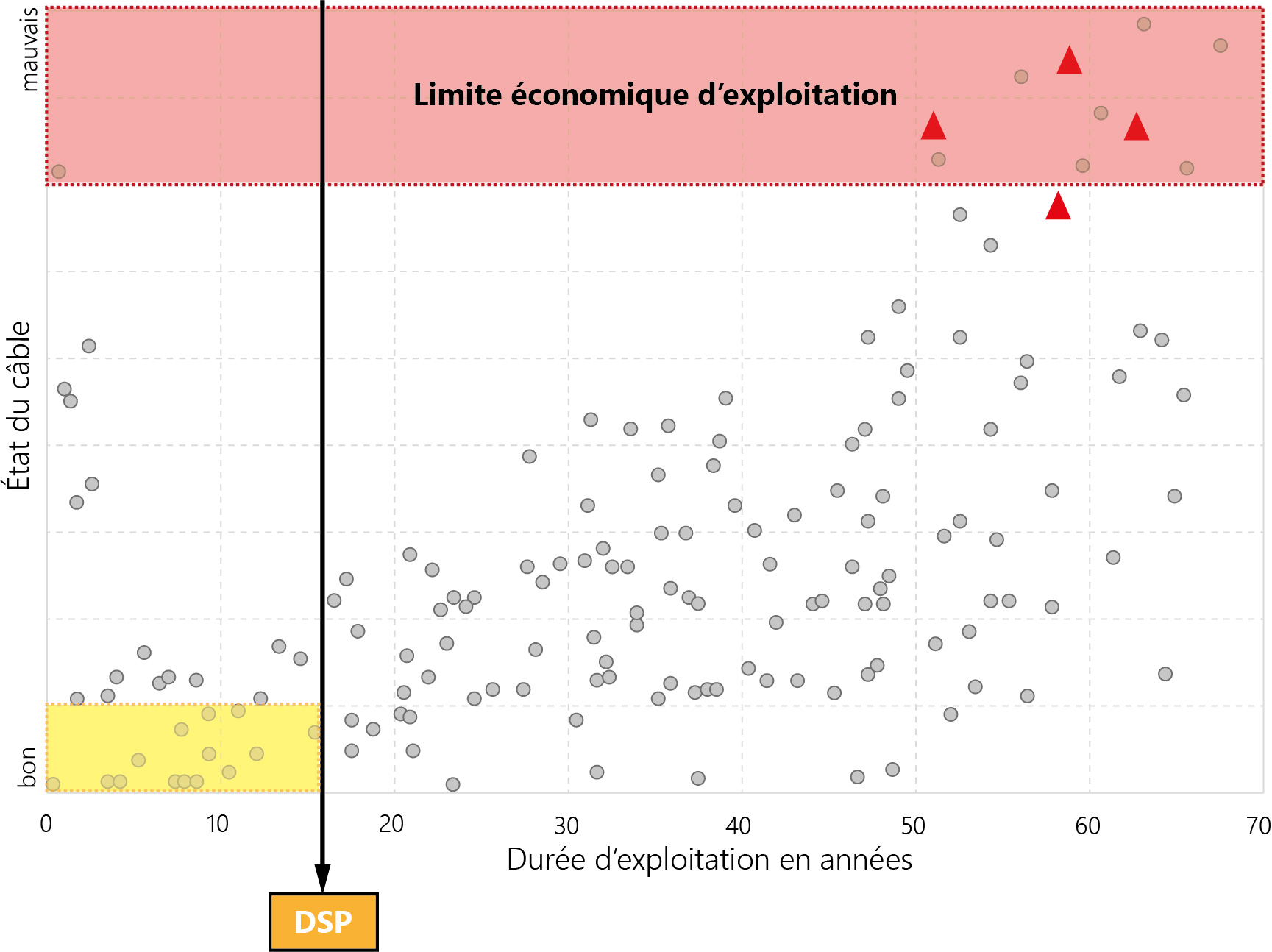

Figure 3 :
Limite économique d'exploitation
La limite économique d'exploitation représente la zone avec une plus grande vraisemblance de panne du câble. Elle est basée sur les résultats des analyses de 15 000 liaisons câblées mesurées, avec les mêmes types de câble.
Le logiciel statex® expliqué en images

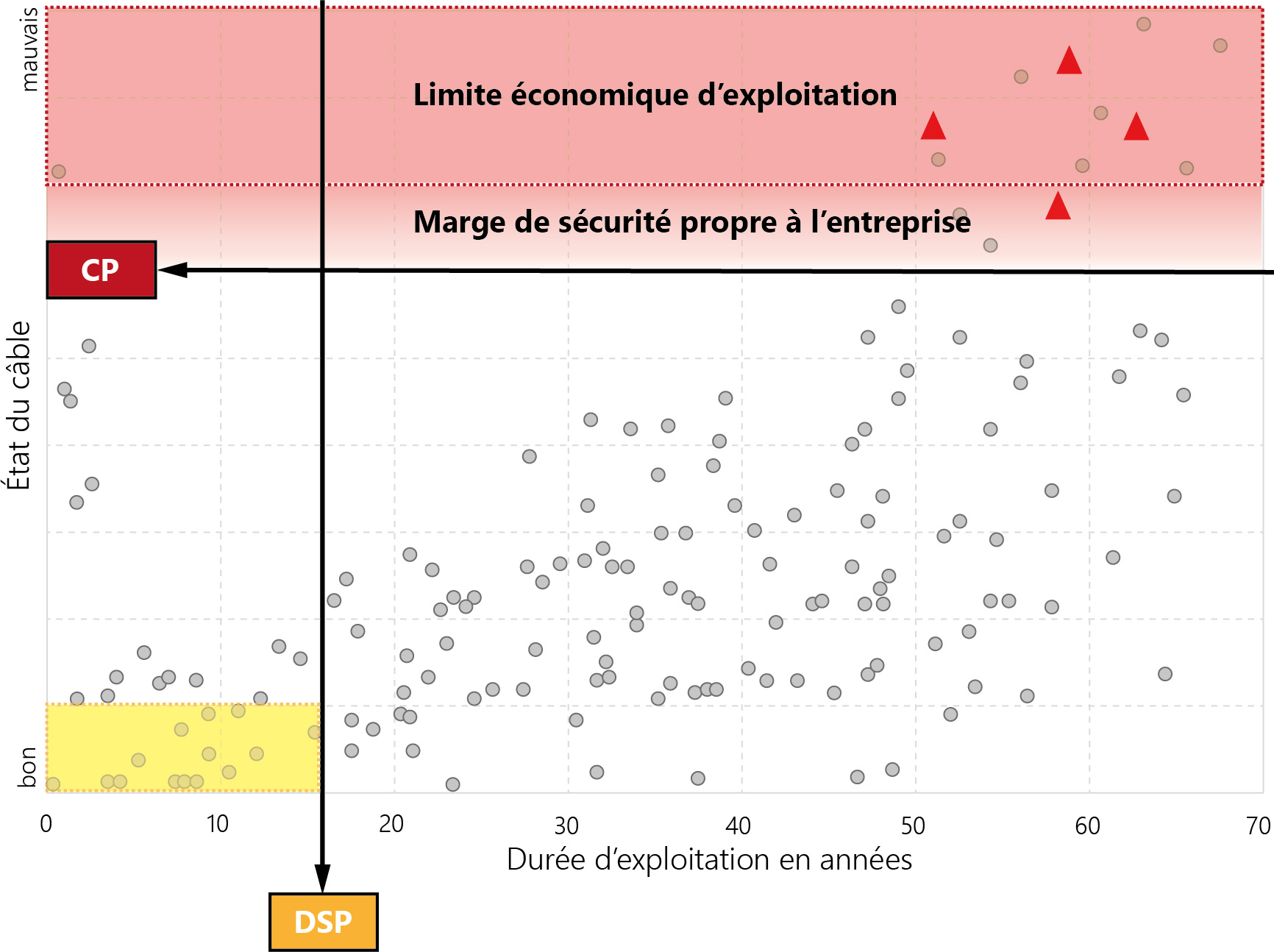

Figure 4 :
Point critique (CP, Critical Point)
En fonction de sa philosophie, chaque entreprise peut ajouter à la limite économique d'exploitation une marge de sécurité qui lui est spécifique. Le regroupement de ces deux zones permet de déterminer le point critique (CP). Une fois que le câble a atteint ces conditions limites, il doit être remplacé.

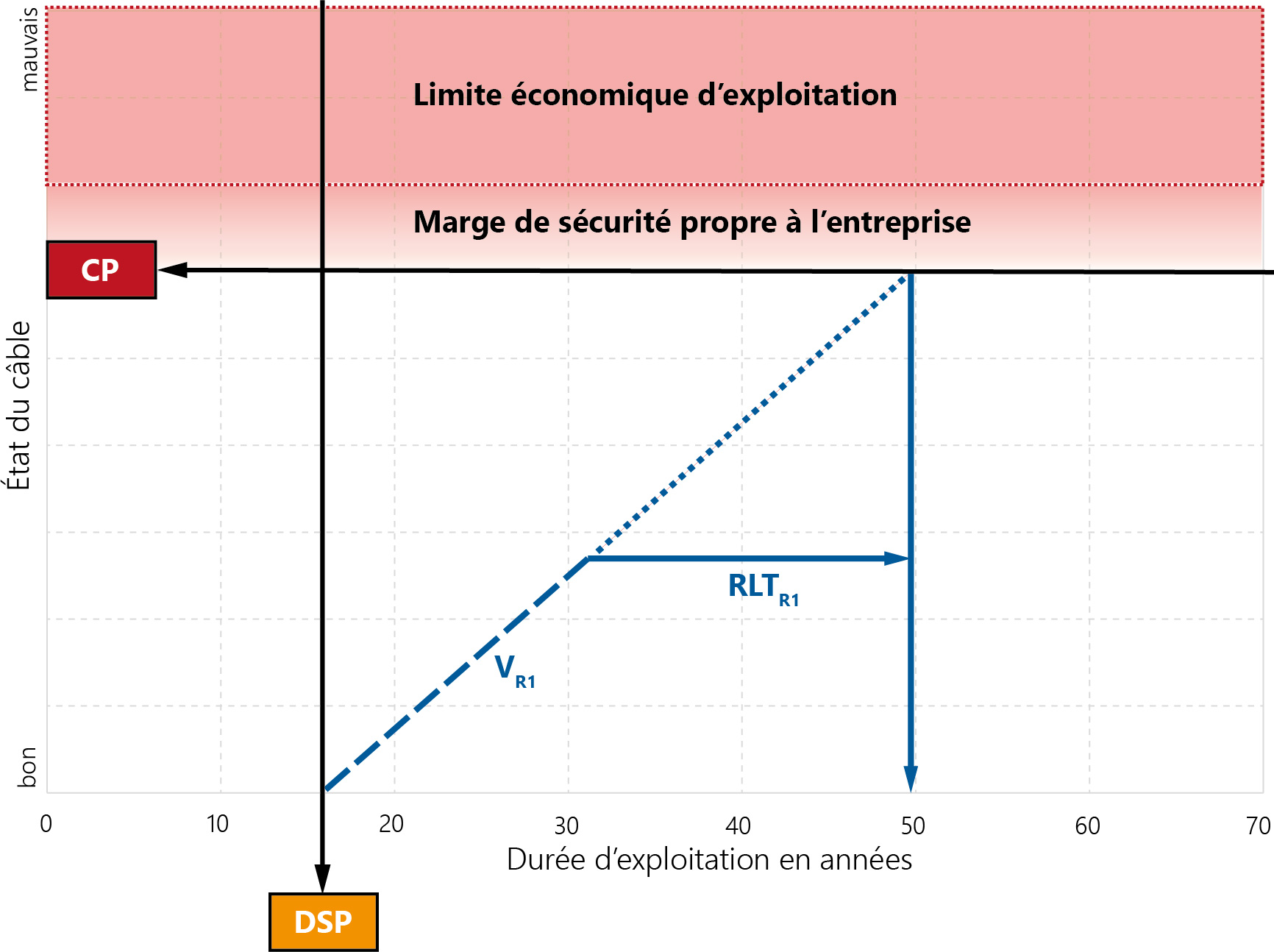

Figure 5 :
Vitesse de vieillissement
La vitesse de vieillissement est calculée à partir du DSP et de la première mesure de TD. Il est possible de calculer la durée de vie résiduelle statistique dès que la première mesure de TD a été effectuée.

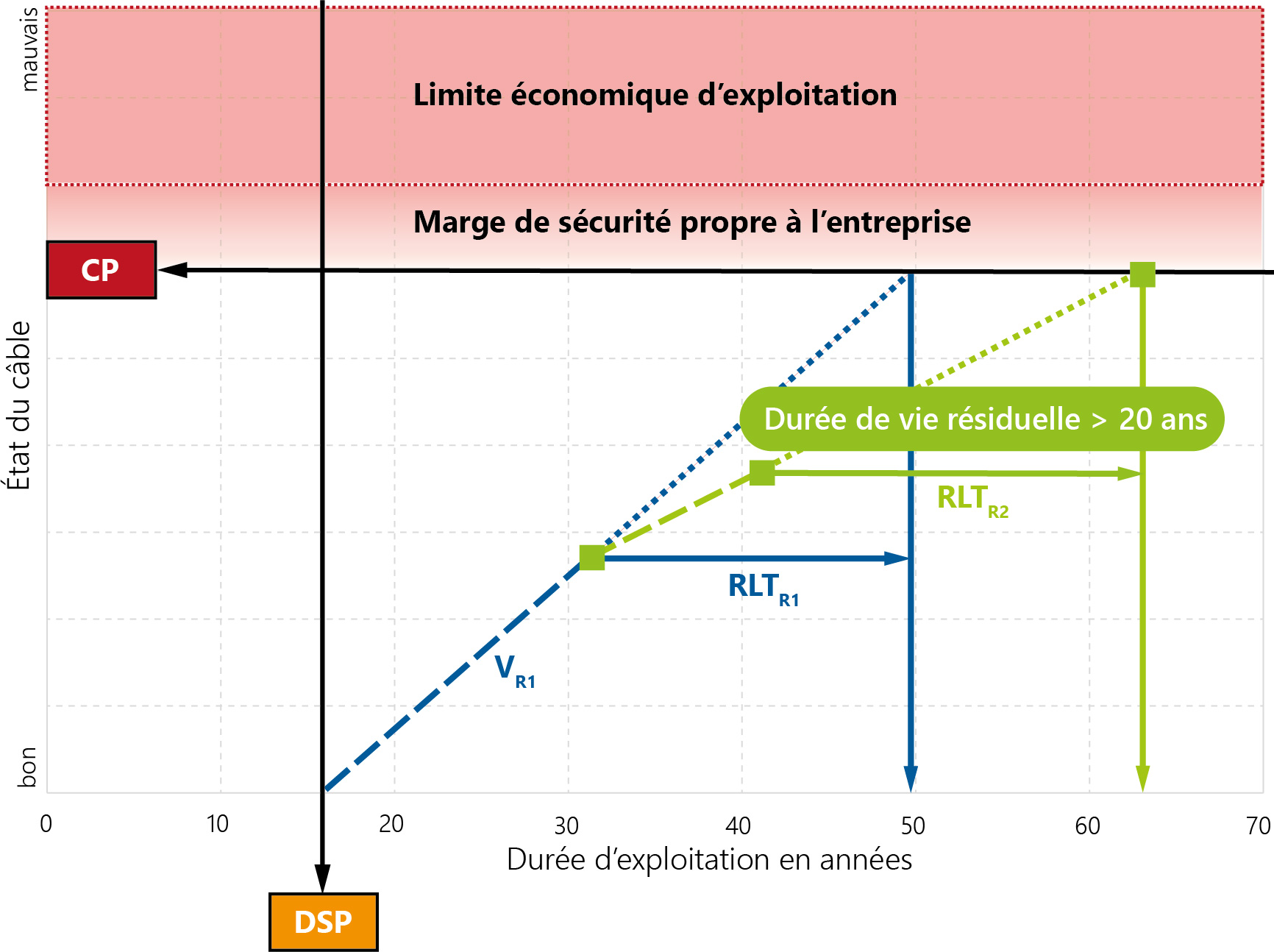

Figure 6 :
Durée de vie résiduelle statistique
En tenant compte des résultats des autres mesures de TD, le résultat de la durée de vie résiduelle statique peut toujours être adapté aux conditions actuelles. La durée de vie résiduelle entre 2 mesures peut ainsi être prolongée de plusieurs années.
Le logiciel indique également une date recommandée pour la prochaine mesure .
Mesures de diagnostic et analyse statistique
Prévision fiable de la durée de vie résiduelle des câbles moyenne tension
La société Baur GmbH propose aux gestionnaires d'actifs une solution de diagnostic de l'état des câbles moyenne tension représentant une procédure cohérente allant du diagnostic de câble jusqu'à l'évaluation. Ces fonctionnalités sont complétées par une prévision statistique de la durée de vie des câbles. Connaître la durée d'utilisation restante permet de planifier plus exactement les investissements de remplacement et, souvent même, de les retarder de quelques années.

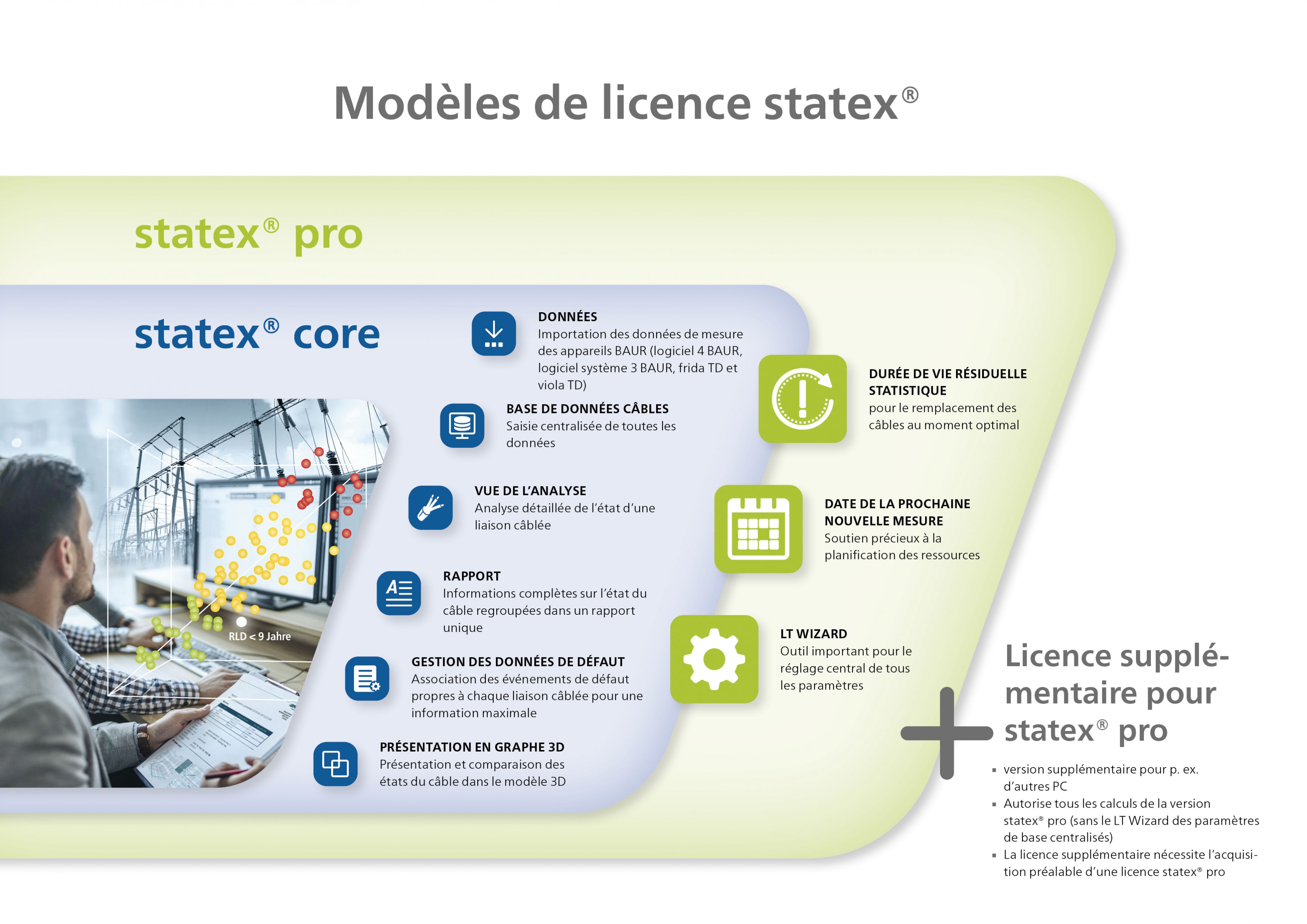

Aperçu des licences statex®
Les packs logiciel statex® offrent la possibilité de sélectionner la version parfaitement adaptée à vos besoins, pour profiter au maximum de ses fonctionnalités au quotidien. Alors que la version de base offre un moyen optimal de découvrir cette thématique, la version pro propose le pack avec le plus grand nombre de fonctionnalités et d'options logicielles. La licence supplémentaire permet d'appliquer la licence pro sur plusieurs PC – pour une information maximale.
Informations complètes relatives au logiciel statex®
Vidéo
statex® expliqué simplement et rapidement
Découvrez-en plus dans cette vidéo produit de 2 minutes sur les domaines d'application et le fonctionnement de statex®.
Vidéo
statex® : Composant important du diagnostic de câble
De la technologie de mesure au logiciel d'analyse, BAUR offre désormais aux opérateurs des réseaux moyenne tension tous les outils leur permettant de prendre les décisions optimales dans le cadre du conflit permanent entre la disponibilité des réseaux et leur efficacité économique.
Article de presse
Prévision fiable de la durée de vie résiduelle des câbles moyenne tension
La société Baur GmbH propose aux gestionnaires d'actifs une solution de diagnostic de l'état des câbles moyenne tension cohérente du diagnostic de câble à l'évaluation. Ces fonctionnalités sont complétées par une prévision statistique de la durée de vie des câbles. Connaître la durée d'utilisation restante permet de planifier plus exactement les investissements de remplacement et, souvent même, de les retarder de quelques années.
Article EW, parution 11-12 2019

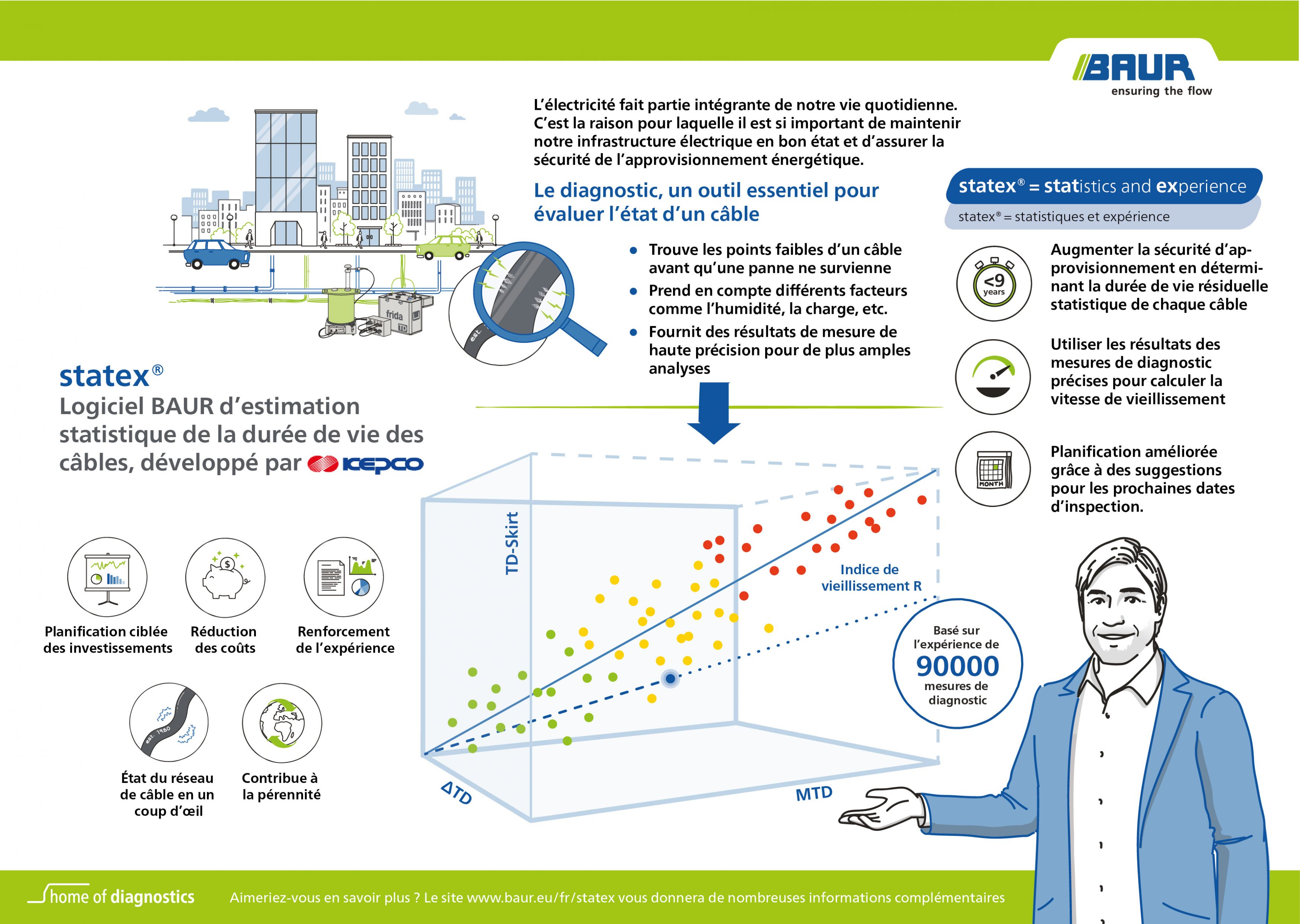

Infographie
Aperçu de statex®
Les principales fonctions du logiciel statex®, leur domaine d'utilisation et leur potentiel regroupés dans un graphique concis.
Brochure
Essai et diagnostic des câbles
Dans la « home of diagnostics » BAUR, les techniciens de mesure et les gestionnaires d'actifs n'ont jamais été aussi à l'aise pour planifier les réparations d'une façon préventive et optimisée au niveau des coûts. Vous trouverez dans la brochure les facteurs qui s'imbriquent ici et des informations détaillées sur le thème Essai et diagnostic des câbles.
