Teste e diagnóstico de cabos
Cabos subterrâneos – as artérias vitais da nossa civilização
No mundo atual a globalização, a digitalização e a mudança climática nos colocam diante de novos desafios. Estes fatores influenciam a segurança de nosso fornecimento de energia. Através da transição energética, por exemplo, entram cada vez mais em foco as fontes de energia renovável. As redes de média tensão crescem consideravelmente em importância, visto que elas formam a espinha dorsal do abastecimento descentralizado de energia. Além disso, no futuro cada vez mais geradores serão conectados, além dos grandes parques eólicos, sistemas fotovoltaicos.
A segurança na operação é extremamente importante durante a expansão e manutenção da rede. Mas como você pode garantir a segurança no fornecimento de energia? E de forma econômica? Com a BAUR você tem um parceiro ao seu lado, com o qual você previne danos e pode planejar de forma precisa os custos de manutenção. Nós dependemos de redes funcionais – e com a BAUR você pode garantir que a energia flua!
Teste e diagnóstico de cabos para a manutenção com otimização de custos
O teste de revestimento e de cabos lhe auxilia na avaliação, se um sistema de cabos está seguro para a operação e pronto para a utilização no instante do teste.
Cada vez mais operadores de rede fazem uso do diagnóstico de cabos, uma vez que ele fornece indicações importantes sobre deficiências ocultas nas instalações e, em especial, na rede de cabos.
Teste e diagnóstico de cabos BAUR: as suas vantagens
Planejar investimentos de forma mais eficaz
Com o diagnóstico de cabos você soluciona o conflito entre a máxima disponibilidade da rede e os custos mínimos de manutenção e reparo. Pois os nossos sistemas de diagnóstico lhe proporcionam uma manutenção orientada ao estado e, consequentemente, com custos otimizados.
Reduzir custos de reparo
Graças às nossas análises precisas sobre o estado do cabo, você somente precisa realizar dispendiosas medidas de modificação ou de manutenção onde elas são realmente necessárias. As medidas preventivas ou a substituição desnecessária de longos segmentos de cabos são coisas do passado.
Controle da qualidade em instalações novas
Os processos de diagnóstico são cada vez mais usados também em seções de cabos novas, por exemplo, para a avaliação da qualidade da montagem de emendas. Eles podem prevenir dispendiosas reclamações ou danos posteriores.
home of diagnostics: Competência de medição e teste inigualável sob o mesmo teto
No "home of diagnostics" da BAUR todo técnico de metrologia e gestor de ativos pode se sentir tão seguro como nunca com a meta de planejar reparos de forma proativa e econômica.

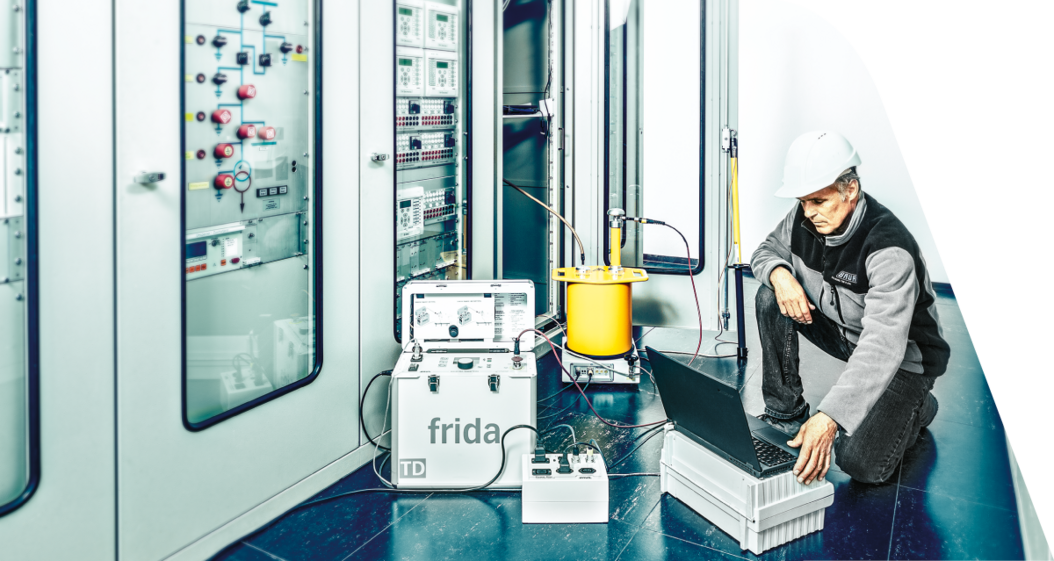

truesinus®: Compactas e potentes – as fontes de tensão da BAUR
As fontes de tensão truesinus® da BAUR são compactas e apropriadas para todas as tarefas cotidianas relevantes – seja no teste de cabo ou no diagnóstico. Elas proporcionam resultados altamente confiáveis e, graças à tecnologia truesinus® desenvolvida pela BAUR, oferecem uma tensão senoidal de baixa frequência e idealmente formada, bem como a tensão contínua necessária para o teste de revestimento de cabos.
Em conformidade com a norma e conclusivo: Extração de normas
O teste de cabo e de revestimento de cabos, assim como as medições de diagnóstico com tensão VLF, ocorrem em conformidade com as normas. Baseado em pesquisa internacional, bem como em décadas de experiência prática, todos os institutos e associações importantes consideram o teste de cabos VLF e diagnóstico em cabos de média tensão um método reconhecido.
Seja medição de fator de dissipação ou de descarga parcial – cada um dos dois métodos de diagnóstico tem seus pontos fortes individuais. Contudo, cada método por si só não consegue detectar todos os pontos fracos. Por isso, é apropriada a combinação dos dois processos – seja sequencialmente ou em apenas uma operação.

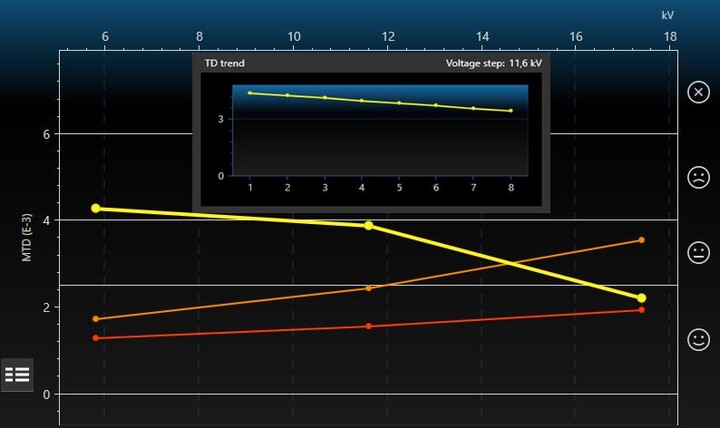

A medição de fator de dissipação
(Medição TD)
A medição de fator de dissipação (medição TD) é um processo não-destrutivo e integral, e serve para a avaliação das condições de um segmento de cabo completo. Com o fator de dissipação dielétrico tan delta, é medida a relação de potência ativa e de potência reativa do cabo. A medição fornece informações claras sobre o estado da isolação do cabo e seu envelhecimento.

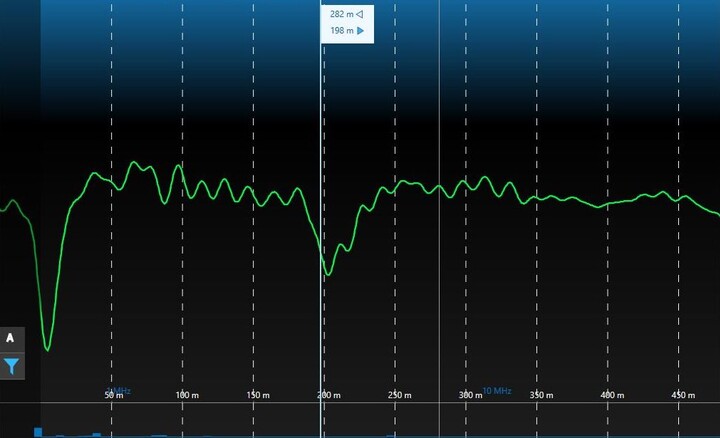

A medição de descarga parcial
As descargas parciais ocorrem em locais de falha no cabo, por exemplo, em arborescências elétricas, em emendas e terminações estanques. O diagnóstico de descarga parcial é utilizado para identificar possíveis locais de falha em cabos e acessórios, antes que estes levem à interrupção. Desta forma é possível eliminar o problema em tempo hábil e evitar danos subsequentes causados por falhas incontroláveis. A medição de descarga parcial ocorre segundo a norma IEC 60270.

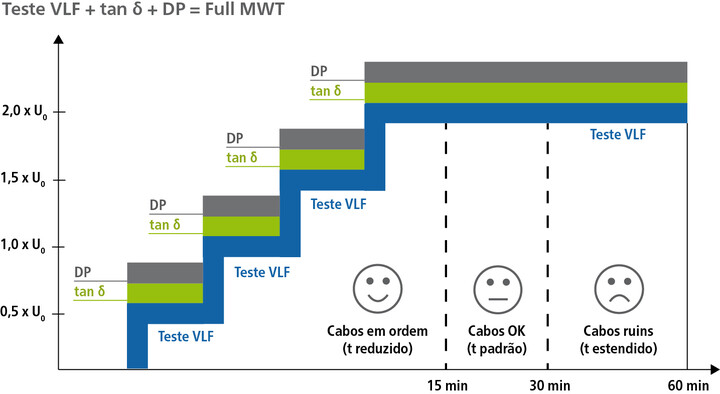

Combinar processos de diagnóstico de forma adequada
Seja medição de fator de dissipação ou de descarga parcial – cada um dos dois métodos de diagnóstico tem seus pontos fortes individuais. Contudo, cada método por si só não consegue detectar todos os pontos fracos. Por isso, é apropriada a combinação dos dois processos – seja sequencialmente ou em apenas uma operação. Eles contêm informações adicionais importantes e aumentam a segurança na avaliação das condições ou na localização de defeito.

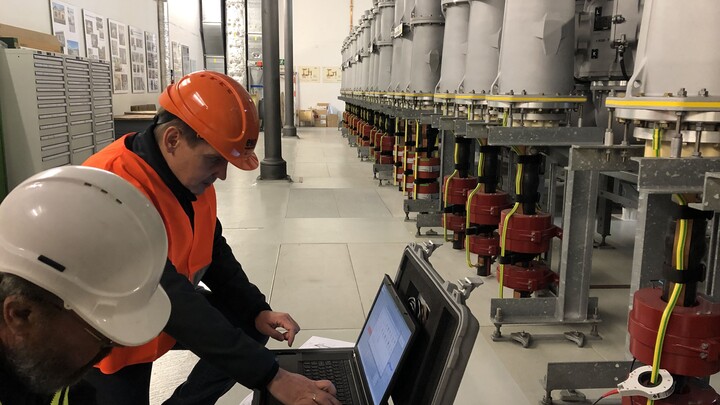

Verificação do cabo sob tensão: Medição de DP online
Os cabos podem ser testados de forma rápida
e descomplicada quanto a descargas parciais também sob tensão (online) através do equipamento de medição de DP online portátil liona da BAUR. O algoritmo DeCIFer apoia a detecção de sinais de descarga parcial a partir de sinais parasitas. A medição de DP online ajuda a detectar os pontos mais frágeis e, se for o caso, a localizar defeitos, sem desligamento da instalação.
