statex®
BAUR Software para prognóstico estatístico da vida útil do cabo desenvolvido por
(desenvolvido pela KEPCO)
Determinar a vida útil restante de segmentos de cabo
Utilizar cabos de média tensão pelo maior tempo possível, sem colocar em risco a segurança no fornecimento de energia, este é o objetivo de cada gestor de ativos. A BAUR fornece a solução: O novo software de análise statex® avalia os dados da medição de fator de dissipação (medição de fator de dissipação) e calcula a vida útil restante estatística de cabos com um algoritmo patenteado – com uma precisão nunca antes vista.
statex® – a inovação da BAUR
-
Potencial de economia considerável através do uso máximo dos cabos de média tensão
-
Planejamento exato dos investimentos ano a ano
-
Medições objetivas - visão geral do estado de toda a rede de cabos
... e tudo isso com uma segurança no fornecimento de energia consideravelmente maior
Visão geral das vantagens com o software statex®
Visão geral do estado da rede de cabos
Planejamento direcionado de investimentos
Redução dos custos
Acúmulo de experiência
Contribuição para a sustentabilidade
statex® como componente importante no diagnóstico de cabos
A eletricidade é um componente essencial no nosso cotidiano. E exatamente por isso é tão importante manter a infraestrutura elétrica em bom estado e assegurar a segurança no fornecimento de energia. O diagnóstico de cabos é imprescindível neste processo. A BAUR reúne sob o mesmo teto as ferramentas mais modernas e precisas para o diagnóstico de cabos.
Nosso vídeo de produto o orienta através do papel do software statex® em tudo isso.
O software de análise statex® destina-se à determinação detalhada do estado de envelhecimento, da velocidade de envelhecimento e da vida útil restante estatística de um segmento de cabo com base no diagnóstico de fator de dissipação com tensão VLF truesinus® (Very Low Frequency). Avaliação empírica do estado do cabo e prognóstico da vida útil restante estatística
statex® leva em consideração, adicionalmente a parâmetros de movimento convencionais conforme a IEEE 400.2 (SDTD, MTD e ΔTD), um novo parâmetro TD-Skirt, que exibe a estabilidade de tempo do fator de dissipação (TD). Isso possibilita o cálculo do índice de envelhecimento R e da velocidade de envelhecimento VR do segmento de cabo. Da mesma forma pode ser dada uma recomendação exata de quando deve
ocorrer uma nova medição ou quando são necessários trabalhos no segmento de cabo. Além disso, são incluídos no cálculo o limite de operação econômico do cabo e uma margem de segurança própria da operação, através da que é possível determinar o momento ideal a partir do qual o cabo deve ser substituído.
Através da consideração de diretrizes empresariais individuais e da visualização de correlações complexas entre os diferentes parâmetros de avaliação em uma matriz tridimensional, o statex® oferece uma nova possibilidade inovadora para a gestão de ativos econômica e de operação segura.
O software statex® explicado em imagens

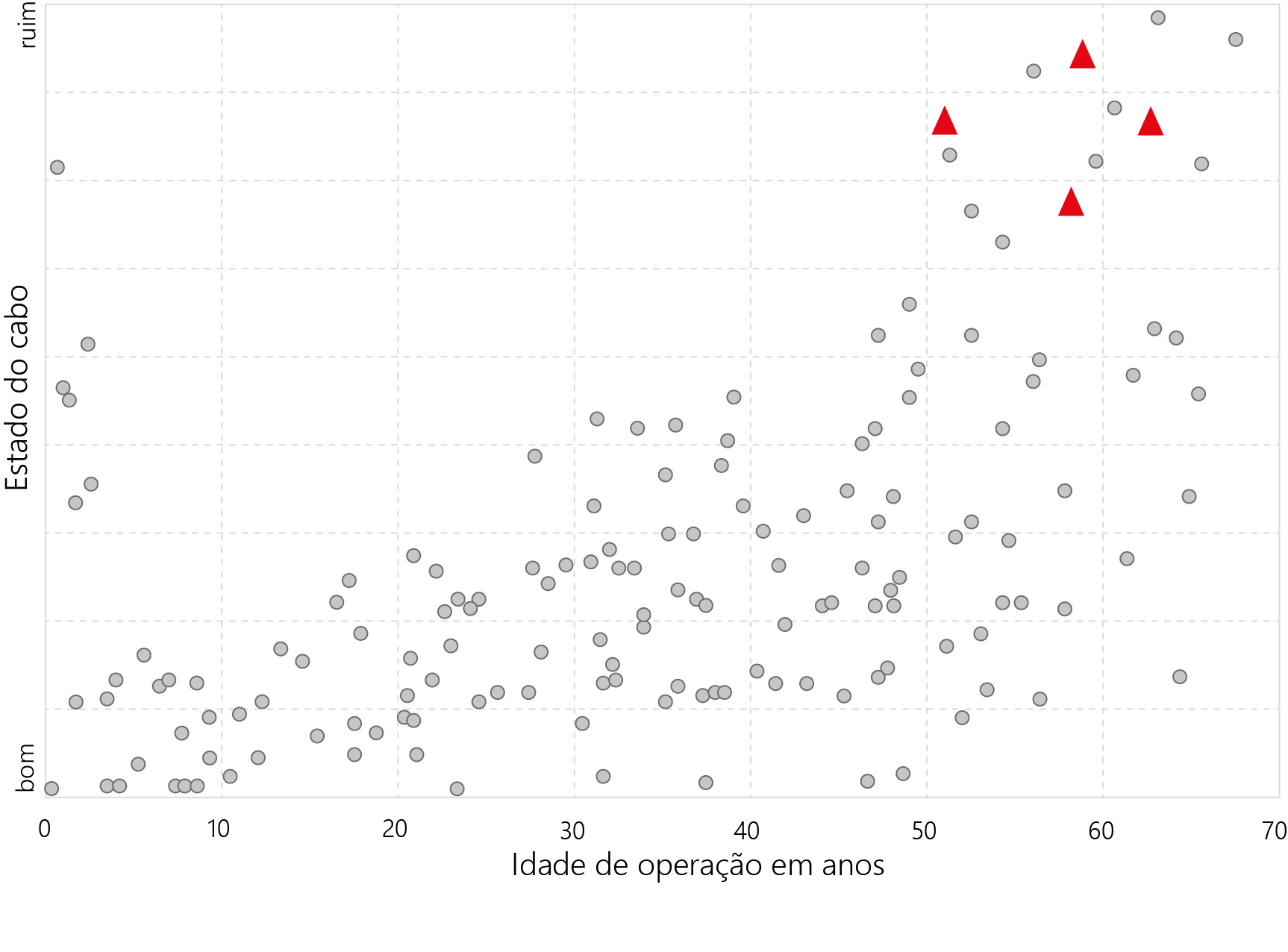

Figura 1:
Rede de cabos com segmentos de cabos individuais representada por idade de operação e estado real
O estado do cabo depende de diferentes fatores, como vida útil, estrutura mecânica e elétrica, carga elétrica, esforço mecânico, umidade etc.
Não existe uma relação direta entre tempo de operação e envelhecimento!

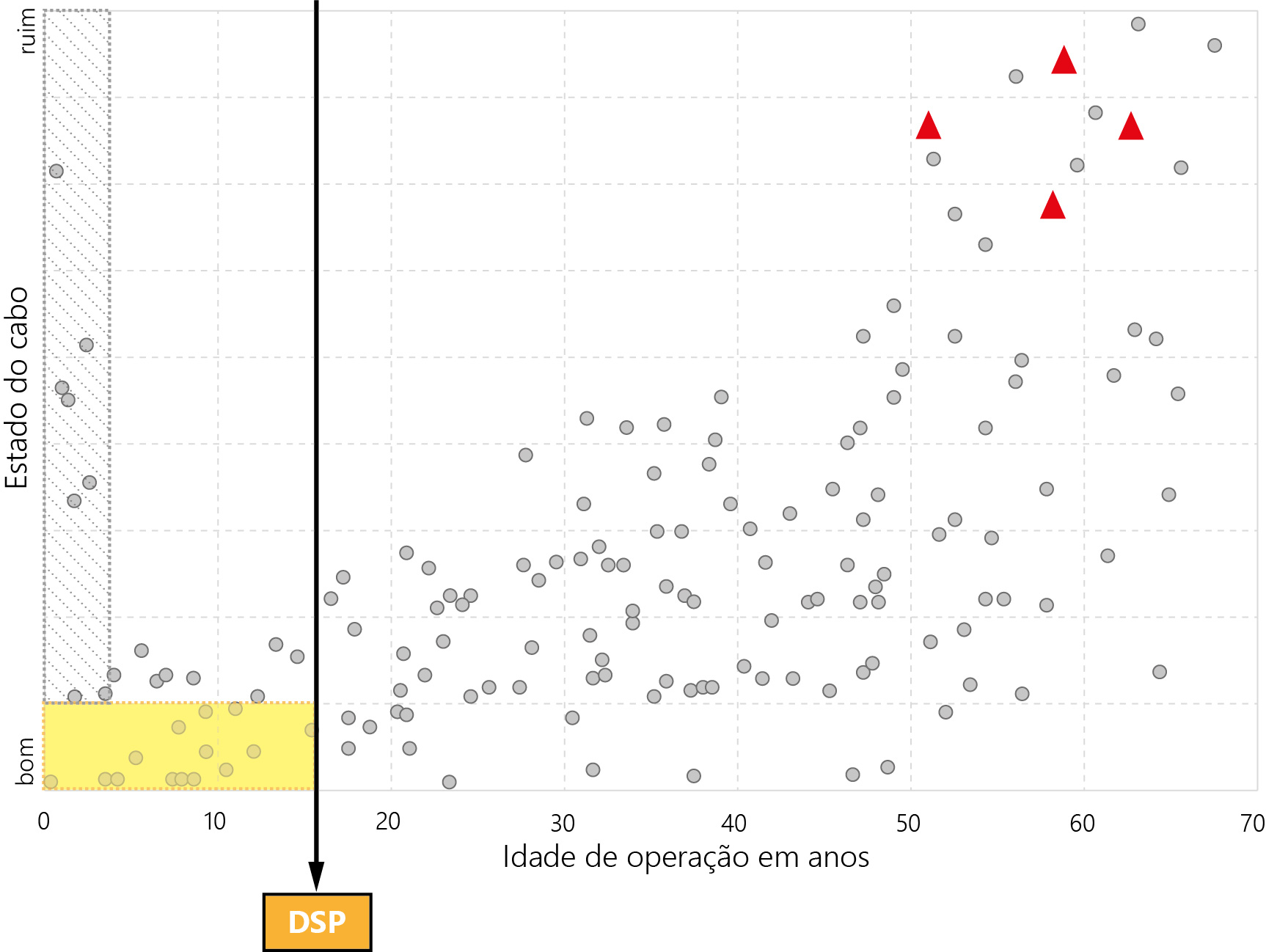

Figura 2:
Início de envelhecimento estatístico (DSP, Degradation Starting Point)
Durante a primeira fase praticamente não ocorre envelhecimento no cabo. Falhas precoces normalmente ocorrem devido a erros de montagem ou má qualidade do cabo. Estas podem ser evitadas através de um teste de comissionamento com medição paralela de DP e TD (Software 4 da BAUR)
O DSP é sinônimo para o início estatístico de envelhecimento de um cabo.
Figura 3:
Limite de operação econômico
O limite de operação econômico representa a área com uma maior probabilidade de falha do cabo. Isso é baseado em conhecimentos de análises de 15.000 segmentos de cabo medidos com mesmos tipos de cabos.
O software statex® explicado em imagens

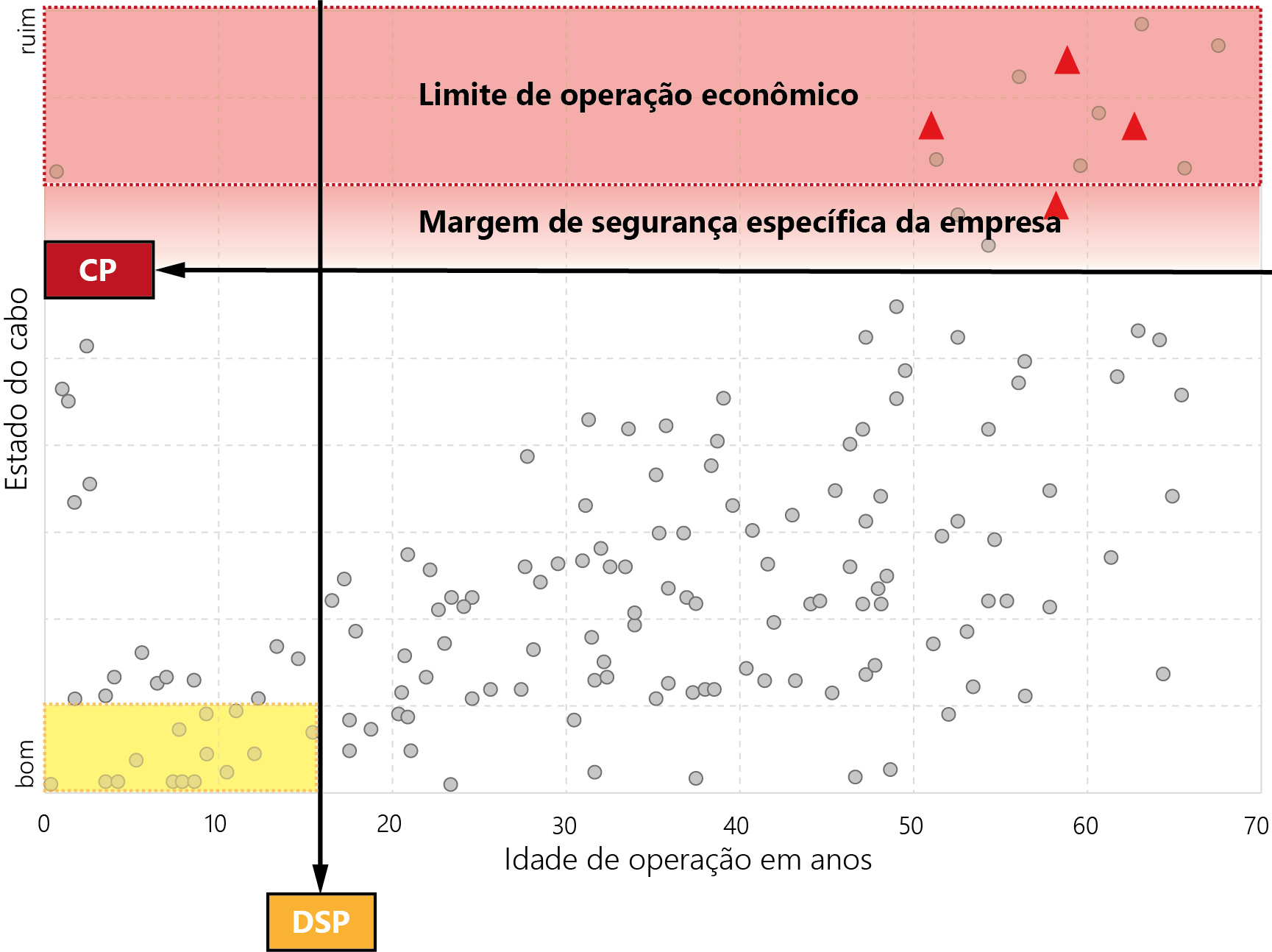

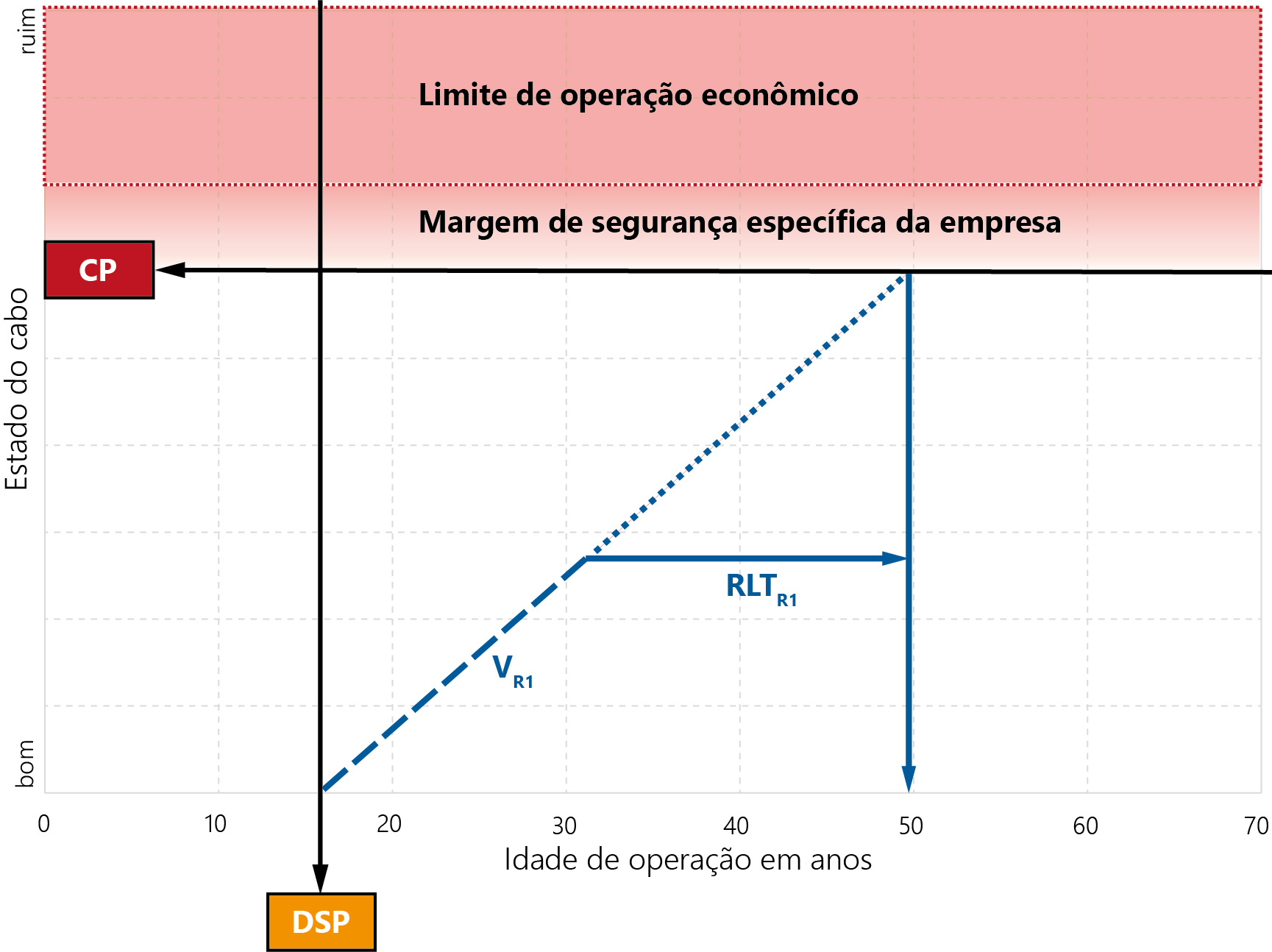

Figura 4:
Ponto crítico (CP, Critical Point)
Cada empresa pode acrescentar uma margem de segurança específica da empresa ao limite de operação econômico, de acordo com a própria filosofia. Unindo-se estas duas áreas, é possível determinar o ponto crítico (CP) Isso representa aquele limite do estado do cabo, a partir do qual um cabo deve ser substituído.
Figura 5:
Velocidade de envelhecimento
A velocidade de envelhecimento é calculada a partir do DSP e da primeira medição TD. Já após a primeira medição TD é possível uma determinação da vida útil restante estatística.

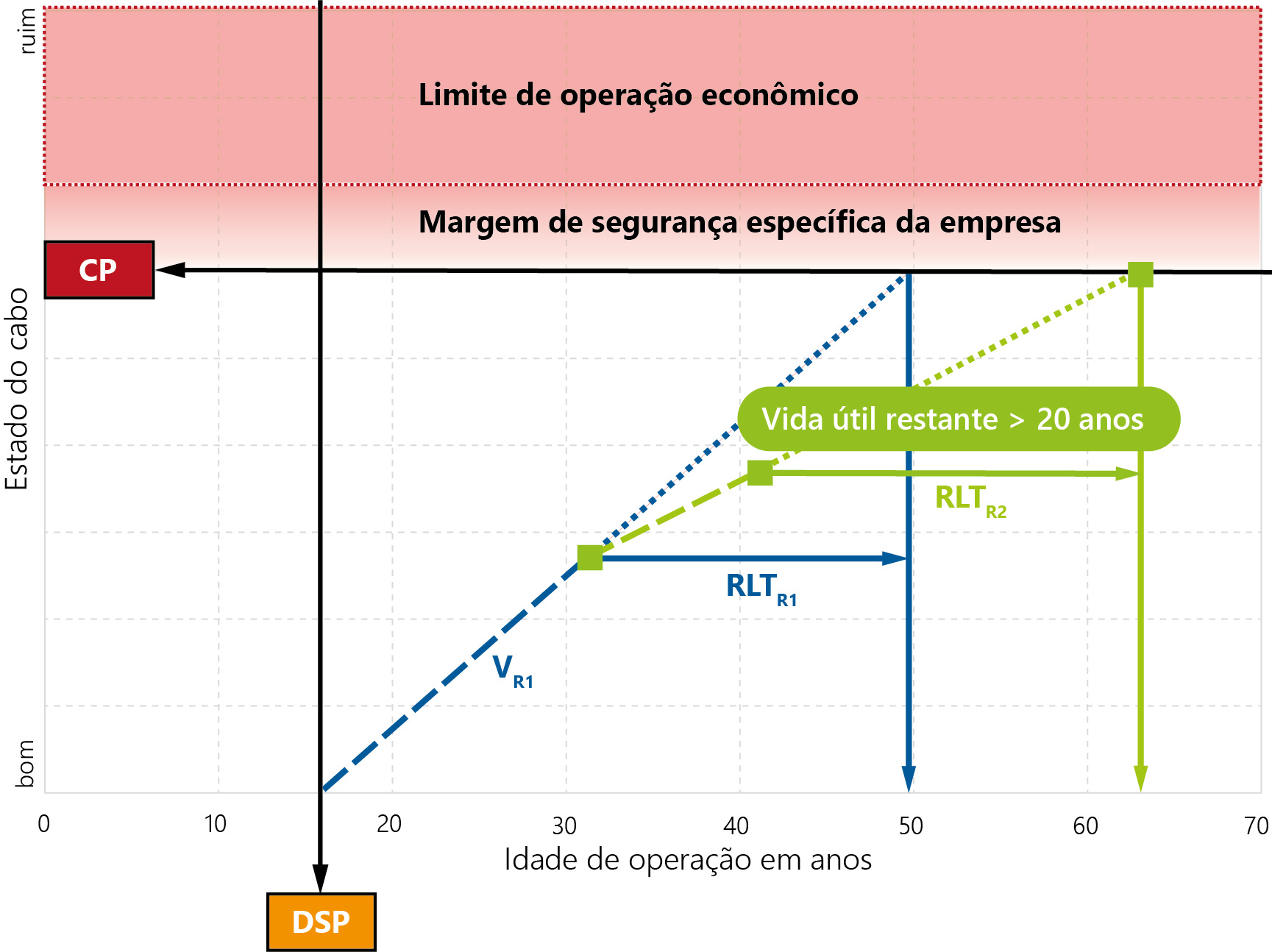

Figura 6:
Vida útil restante estatística
Através da consideração dos resultados de outras medições TD, o resultado da vida útil restante estatística sempre pode ser adaptado às influências atuais. Assim a vida útil restante pode se prolongar em vários anos entre 2 medições.
Além disso, o software indica uma data recomendada para a próxima medição .
Medições de diagnóstico e análise estatística
Prognosticar de forma segura a vida útil restante de cabos de média tensão
Através de um fluxo de trabalho contínuo desde o diagnóstico de cabos até a avaliação, a Baur GmbH oferece aos gestores de ativos uma solução com a qual eles podem diagnosticar o estado de cabos de média tensão. Agora isto é complementado com o prognóstico estatístico da vida útil do cabo. O conhecimento sobre o tempo de uso restante permite um planejamento mais exato dos investimentos de substituição e de retardá-lo muitas vezes por alguns anos a mais.

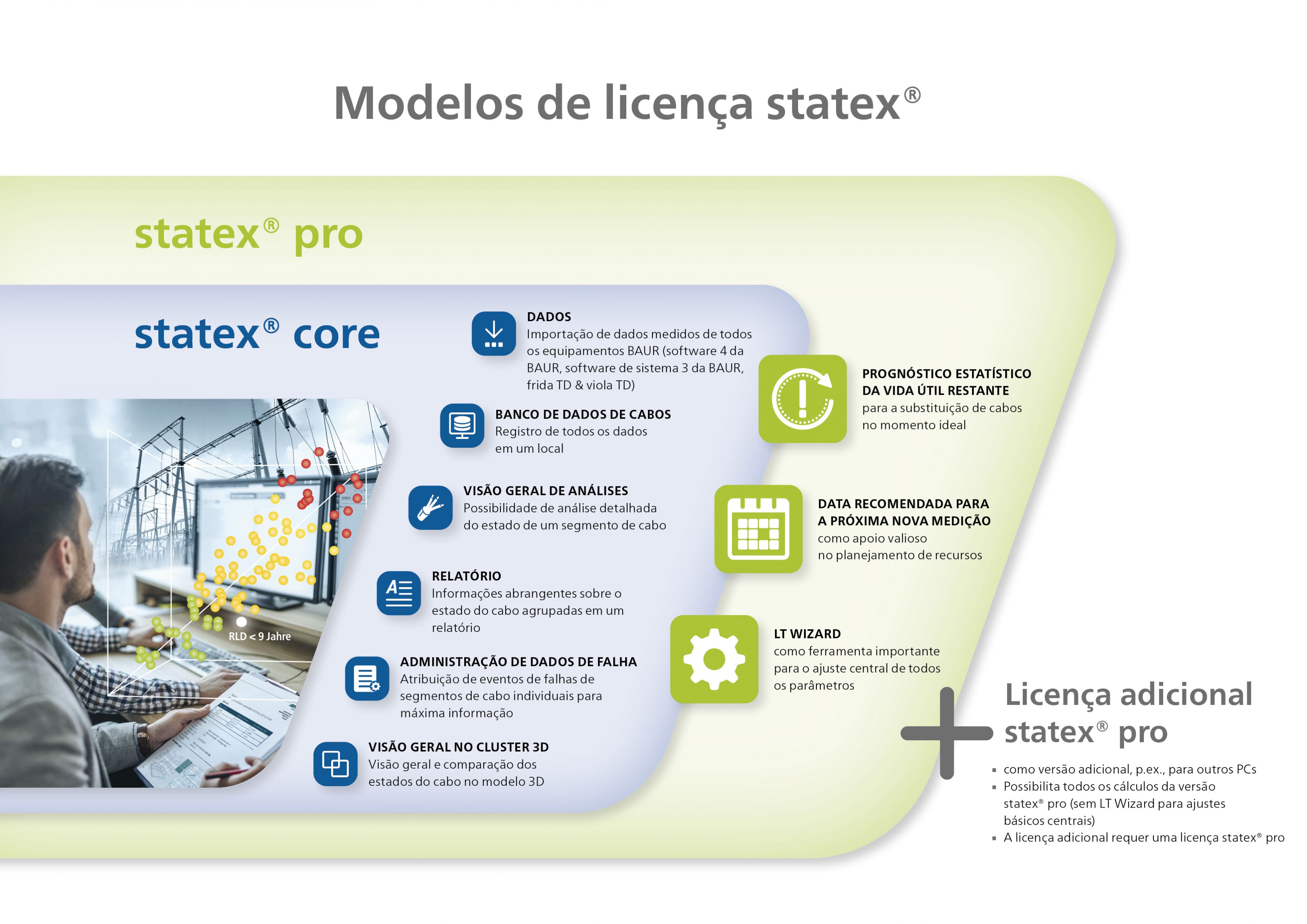

Visão geral de licenças de software statex®
Os pacotes de software statex® oferecem a possibilidade de escolher a versão exatamente adequada para você – para o benefício máximo no cotidiano. Enquanto a versão core oferece um ingresso ideal na temática, a versão pro representa o pacote com o âmbito funcional máximo e facilidades do software. A licença adicional permite o uso da licença pro em vários PCs – para máxima informação.
Vídeo explicativo
Vídeo explicativo: statex® - previsão estatística da vida útil do cabo (legendas em português)
O software de análise statex® serve para a determinação detalhada do estado de envelhecimento, da velocidade de envelhecimento e da vida útil restante estatística de um segmento de cabo com base no diagnóstico de fator de dissipação com tensão VLF truesinus® (Very Low Frequency).
Vídeo explicativo: home of diagnostics
BAUR reúne equipamentos de medição de última geração e software de última geração sob o mesmo teto. Oferecemos nossos equipamentos de medição juntamente com o software 4 da BAUR para diagnóstico, que pode ser facilmente integrado às rotinas existentes e leva à comparabilidade e economia de tempo. A combinação destes elementos com o software statex® e a nossa experiência na área de diagnóstico de cabos fazem do BAUR a sua casa de diagnóstico!

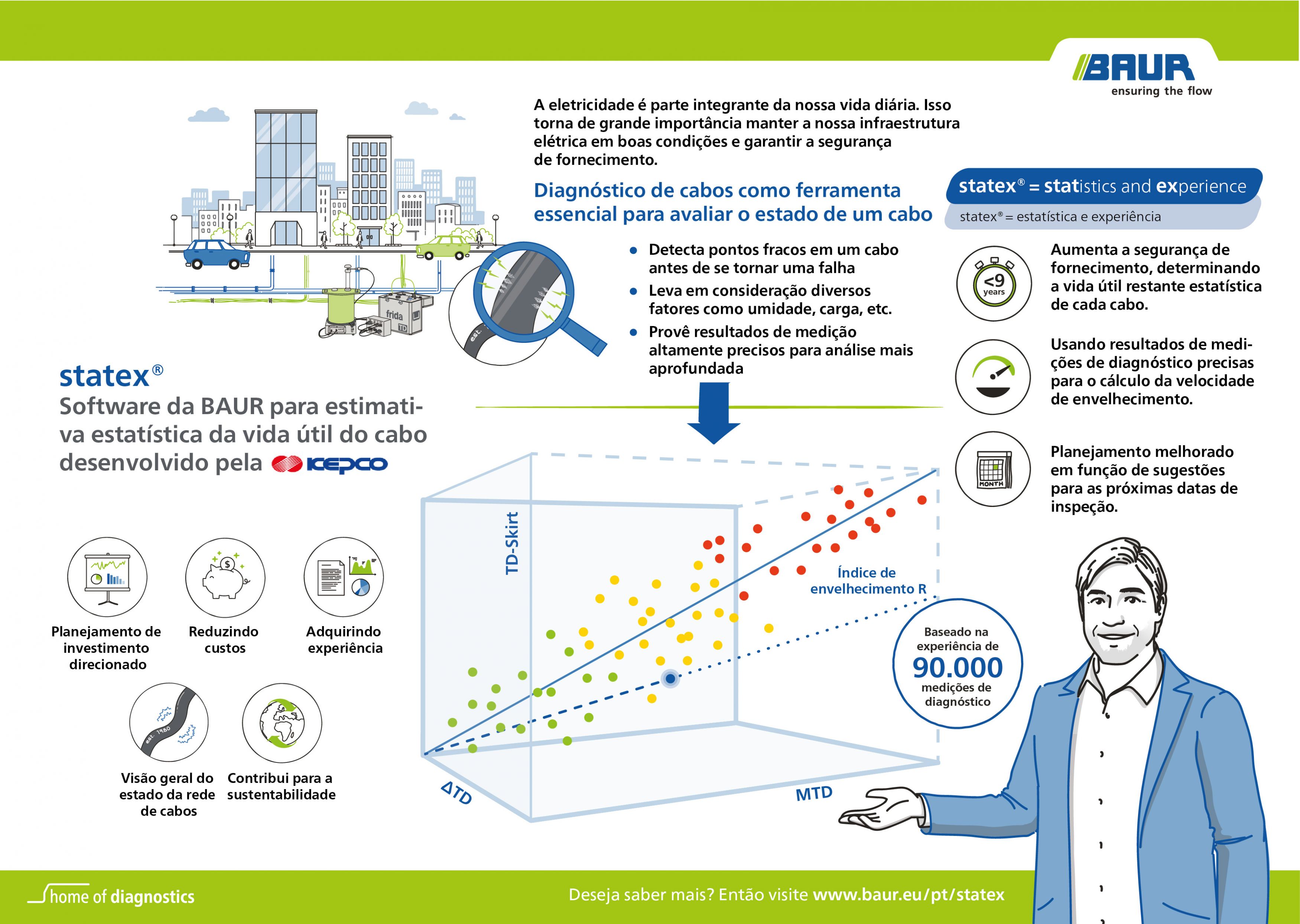

Infográficos
statex® em resumo
A área de aplicação e o potencial resumidos num gráfico claro.
Informações sobre o produto
Literatura
Imprensa
Dezembro de 2021
Vida útil restante de cabos de média tensão
Novas possibilidades para diagnóstico avançado de fator de dissipação
No que se refere ao diagnóstico de fator de dissipação e a análise de estado correlacionada em cabos de média tensão, existem muitas concepções obsoletas, contraditórias ou incorretas.

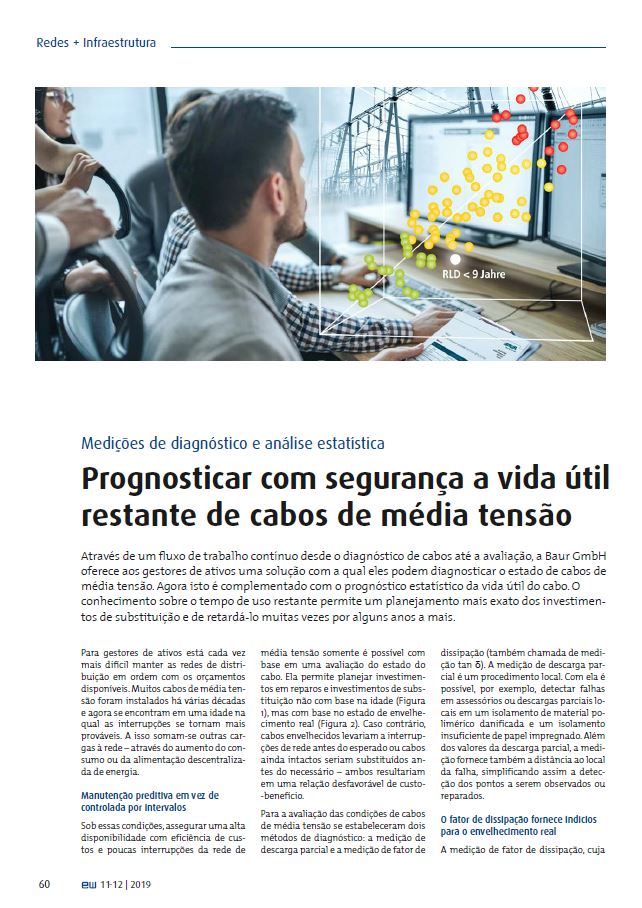

Dezembro de 2019
Medições de diagnóstico e análise estatística
Prognosticar com segurança a vida útil restante de cabos de média tensão
Através de um fluxo de trabalho contínuo desde o diagnóstico de cabos até a avaliação, a Baur GmbH oferece aos gestores de ativos uma solução com a qual eles podem diagnosticar o estado de cabos de média tensão. Agora isto é complementado com o prognóstico estatístico da vida útil do cabo. O conhecimento sobre o tempo de uso restante permite um planejamento mais exato dos investimentos de substituição e de retardá-lo muitas vezes por alguns anos a mais.
Junho de 2019
Prognosticar de forma segura
Vida útil restante estatística dos cabos com statex®
Quem deseja utilizar cabos de média tensão pelo maior tempo possível, sem colocar em risco a segurança de abastecimento, encontra um auxílio de planejamento apropriado no statex® da BAUR. O novo software de análise avalia os dados da medição de fator de dissipação (medição tan delta) e calcula a vida útil restante estatística de cabos com um algoritmo patenteado.
Artigo
Teste e diagnóstico de cabos
Artigo
Abordagem estatística para avaliação do estado e estimativa da vida residual dos cabos de média tensão (parte 3)
O conhecimento profundo do tempo de vida útil restante dos cabos de média tensão foi a principal motivação para o diagnóstico exaustivo dos cabos realizado pela Korean Electric Power Corporation (KEPCO). Desde 2011, foram diagnosticadas mais de 15.000 rotas de cabos para avaliar o seu estado. Foi desenvolvido um algoritmo e uma lógica de avaliação únicos para estimar com exatidão a vida útil restante dos cabos de alimentação XLPE. A abordagem foi avaliada nos últimos dois anos, resultando em resultados de avaliação adequados. Um estudo sobre a aplicabilidade desta metodologia noutras redes de serviços públicos é apresentado neste estudo.
Teste e diagnóstico de cabos
Artigo
Abordagem estatística para avaliação do estado e estimativa da vida residual dos cabos de média tensão (parte 2)
Este estudo aborda uma das questões mais importantes para os operadores de redes de distribuição subterrâneas. Como se pode estimar a vida útil remanescente dos cabos eléctricos subterrâneos? A resposta a esta questão é explicada utilizando uma nova abordagem da KEPCO Coreia.
Teste e diagnóstico de cabos
Artigo
Abordagem estatística para avaliação do estado e estimativa da vida residual dos cabos de média tensão (parte 1)
Este documento descreve uma nova abordagem para estimar estatisticamente o tempo de vida restante dos cabos eléctricos, que permite que os cabos subterrâneos sejam operados até ao limite operacional.
