DTA 100 C

Ölprüfgerät

Isolierölprüfung mit BAUR DTA 100 C

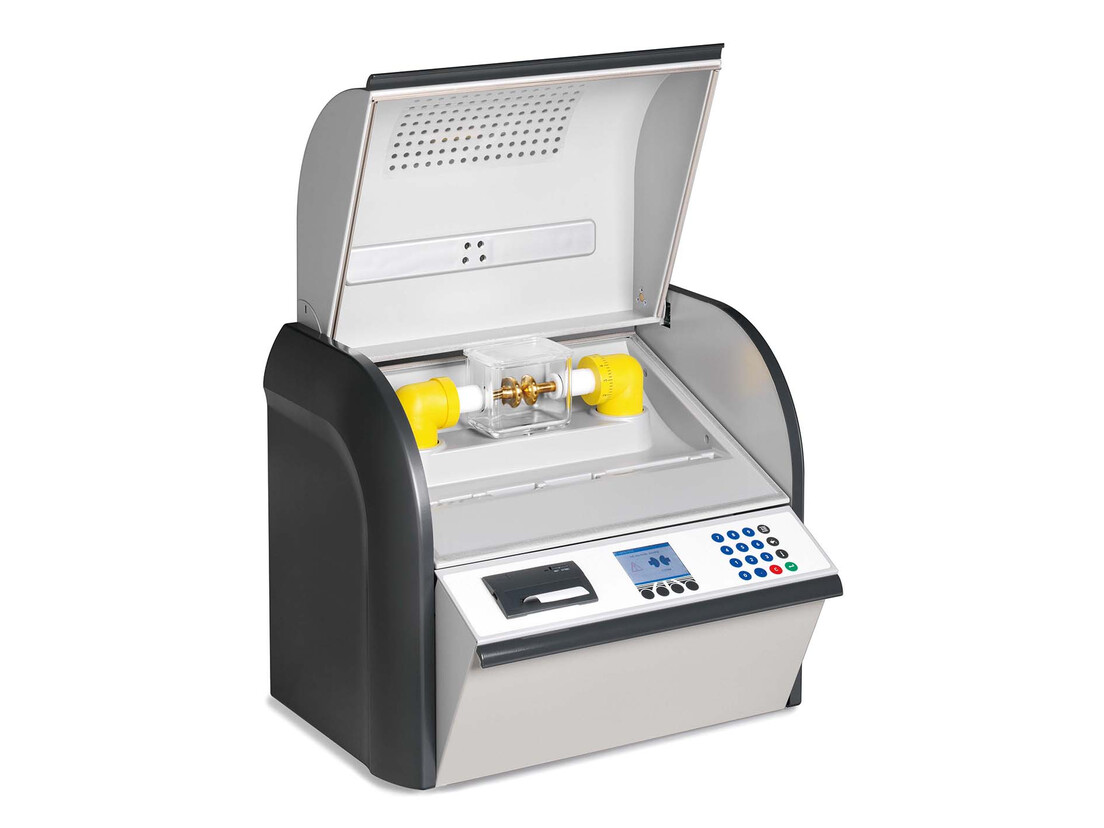

Das für den Dauerbetrieb im Labor konzipierte Ölprüfgerät BAUR DTA 100 C zeichnet sich durch die Kombination außerordentlicher Eigenschaften aus. Als Hochleistungsgerät mit einer Prüfspannung bis zu 100 kV, mit eindeutiger Durchschlagserkennung und absolut verlässlichen Messergebnissen auch über mehrere Messabläufe hinweg ist, BAUR DTA 100 C das führende Prüfgerät für Anwender in der Elektrizitätswirtschaft, in Prüfinstituten und der Industrie.

Vollautomatische Prüfung der Durschlagsfestigkeit nach internationalen und nationalen Normen
Geeignet für Mineral- und Silikonöle sowie Esterflüssigkeiten
Entwickelt für täglichen Dauerbetrieb im Laborumfeld

Datenblatt herunterladen Datenblatt herunterladen

Wir bei BAUR können dieses Produkt nach ISO/IEC 17025 akkreditiert kalibrieren.

Damit die Ergebnisse der Isolierölprüfung aussagekräftig sind, ist eine korrekte Probenahme des Öls durch eingewiesenes Personal essenziell. Hier einige Tipps, die Ihnen helfen, eine Probe sauber zu entnehmen:

Verwenden Sie ein spezielles Probengefäß: zum Beispiel eine gereinigte Aluminiumflasche mit ca. 1 Liter Fassungsvermögen.

Dichtungsring aufbewahren: Beim Öffnen des Probeentnahmestutzens kann beim Abschrauben der Sicherheitskappe der Dichtungsring verloren gehen. Er sollte am Stutzen verbleiben.

Luftblasen vermeiden: Die Entnahme sollte mit einer Vorrichtung erfolgen, die ein Sichtfenster bietet. So lassen sich evtl. Luftblasen erkennen. Sie würden die Ölprobe verfälschen. Diese Vorrichtung wird als Erstes auf den Stutzen aufgeschraubt.

Spülen: Anschließend wird ein Schlauch aufgesteckt und Öl entnommen, bis keine Luftblasen mehr auftreten. Meistens genügt das Spülen des Schlauchs mit ein bis zwei Litern Öl.

Entnahmeflasche spülen: Dann wird die (bereits gesäuberte und getrocknete) Probeflasche mit Öl gefüllt, dann auf die Seite gelegt und geschwenkt, bzw. gedreht, sodass das Öl die Wandfläche komplett benetzt und eventuell verbliebene Schmutzpartikel aufnimmt. Das zum Spülen verwendete Öl ist anschließend auszugießen und später fachgerecht zu entsorgen.

Probeentnahme: Für die eigentliche Probeentnahme sollte der am Entnahmestutzen angeschlossene Schlauch bis zum Boden des Probengefäßes reichen. Die Flasche wird – ebenfalls langsam, um Blasen zu vermeiden – bis zum Überlaufen gefüllt. Dabei darf ruhig bis zu 50 % des Flascheninhalts überlaufen. So wird eine homogene Probe ohne Gaseinschlüsse erzielt. Das überlaufende Öl sollten Sie mit z. B. einem Eimer auffangen und fachgerecht entsorgen.

Auf Umgebung achten: Beim Entnehmen von Proben im Freien oder in schmutziger Umgebung ist zu beachten, dass keine Fremdkörper oder Tropfen in die Flasche gelangen.

Verschließen: Nach dem Befüllen der Flasche wird sie mithilfe der Schraubkappe luftdicht verschlossen. Dabei sollte die Flasche randvoll mit Öl gefüllt sein, sodass keine Luft im Flaschenhals verbleibt. Nach dem Verschließen kann die Flasche gereinigt und verpackt und das überschüssige Öl entsorgt werden.

Videotutorial: Probennahme von Isolierölflüssigkeiten | BAUR GmbH

Videotutorial zur Probennahme von Isolierflüssigkeiten (DE)

In dieser Videoanleitung wird gezeigt, wie eine Probe einer Isolierflüssigkeit gemäß IEC 60475 entnommen wird.

Erklärvideos

Erklärvideo: Isolierölprüfung - Teil 1 (Untertitel in DE)

Transformatoren sind dafür ausgelegt, 40 Jahre oder sogar länger in Betrieb zu sein. Ihre positive wirtschaftliche Bilanz hängt für den Betreiber stark von der Vermeidung von Reparaturzeiten und möglichen Ausfallzeiten ab. Die Isolierölprüfgeräte von BAUR ermöglichen Ihnen, den zuverlässigen Betrieb Ihrer Transformatoren sicherzustellen.

Erklärvideo: Isolierölprüfung - Teil 2 (Untertitel in DE)

Ein entscheidendes Kriterium für den zuverlässigen Betrieb ist das Isolieröl. Sein Alterungszustand, der sich durch Oxidation, thermische Belastung und Kontakt mit den übrigen Materialien verändert, bestimmt wesentlich die Lebensdauer des Transformators. Die Isolierölprüfgeräte von BAUR ermöglichen Ihnen, den zuverlässigen Betrieb Ihrer Transformatoren sicherzustellen.

Erklärvideo: Meilensteine der Isolierölprüfung

Auch nach jahrzehntelangem Einsatz liefern BAUR-Geräte zur Isolierölprüfung und -diagnose präzise Messergebnisse, denn sie sind für hunderttausende Ölprobenmessungen konzipiert.

Anwendervideo

Videotutorial zur Probennahme von Isolierflüssigkeiten (DE)

In dieser Videoanleitung wird gezeigt, wie eine Probe einer Isolierflüssigkeit gemäß IEC 60475 entnommen wird.

Videotutorial: Isolierölprüfung mit DTA/DPA | BAUR GmbH

Videotutorial zur Isolierölprüfung mit DTA/DPA (DE)

In dieser Videoanleitung wird gezeigt, wie die Isolierölprüfung nach IEC 60156:2018 mit dem Ölprüfgerät DTA 100 C durchgeführt wird.

Infografiken

Download Download

Isolierölprüfung im Überblick

Die wichtigsten Funktionen der Iso-Geräte sowie deren Einsatzgebiet und Potential in übersichtlichen Grafiken zusammengefasst.

Produktinformationen

Datenblatt Datenblatt

Bedienungsanleitung Bedienungsanleitung

Literatur

Broschüre: Isolierölprüfung Broschüre: Isolierölprüfung

BAUR Referenzen

Isolierölprüfung

ABB Sécheron AG Schweiz

Wie ein Schweizer Uhrwerk: Isolierölprüfung im Labor der ABB Sécheron AG

Viele Netzbetreiber in der Schweiz und dem Ausland senden Proben ihres Transformator-Isolieröls zur Untersuchung an die ABB Sécheron AG in Dättwil (Schweiz). Zum einen möchten die Kunden erfahren, ob ihr Transformator ohne Gefahr eines Durchschlags weiterbetrieben werden kann, zum anderen möchten sie wissen, wie lange das Öl noch verwendbar ist und ob sein Zustand Hinweise auf Mängel im Transformator liefert.
