protrac®
Système de localisation précise
Localisation précise de défauts de câble et tracé de câble
-
Un système adapté à chaque besoin de localisation précise de défauts et de tracé des câbles
- Confort d'utilisation élevé grâce aux connexions Bluetooth® sans fil
- Guidage 3D précis de l'utilisateur jusqu'au défaut de câble
-
Qualité acoustique grâce à l'ANS (Adaptive Noise Suppression) et grande portée exceptionnelle
protrac® - la solution adaptable pour votre localisation précise de défauts de câble
Aussi précise que soit une prélocalisation, elle ne peut jamais détecter les écarts d'un tracé de câble enfoui existants dans le sol. Ils ne peuvent être découverts que par une localisation ultraprécise. Avec protrac®, BAUR propose une solution complète réunissant dans un même système la localisation précise acoustique et électromagnétique des défauts, la localisation des défauts de gaine et le tracé de câble.
Que vous cherchiez une solution autonome ou un complément à votre système, vous trouverez la solution adaptée.
protrac® - Vos avantages en un coup d'œil
Un écran – Toutes les possibilités
Localisation précise des défauts de câble avec AGP
Localisation précise des défauts de gaine avec SVP
Tracé de câble avec AFP
Affichage 3D-History avec AFP
protrac®
Le système protrac® sert à la localisation ultraprécise des défauts de câble et des défauts de gaine. Polyvalent, il réunit la localisation précise acoustique et électromagnétique des défauts, la localisation des défauts de gaine et le tracé de câble dans un seul système.
L'utilisation de technologies ultra-modernes permet, grâce au protrac®, de localiser la position du défaut d'une manière particulièrement rapide et précise. Le concept innovant de traitement du signal à deux niveaux du microphone de sol AGP offre une très grande sensibilité, une précision élevée et une atténuation maximale des bruits parasites.
Les données de mesure sont traitées et directement envoyées via Bluetooth® au casque d'écoute et à l'unité de commande CU. Grâce à la connexion sans fil, les câbles encombrants sont éliminés et l'utilisateur travaille plus confortablement et avec une très grande liberté de mouvement.
Pour tous vos besoins

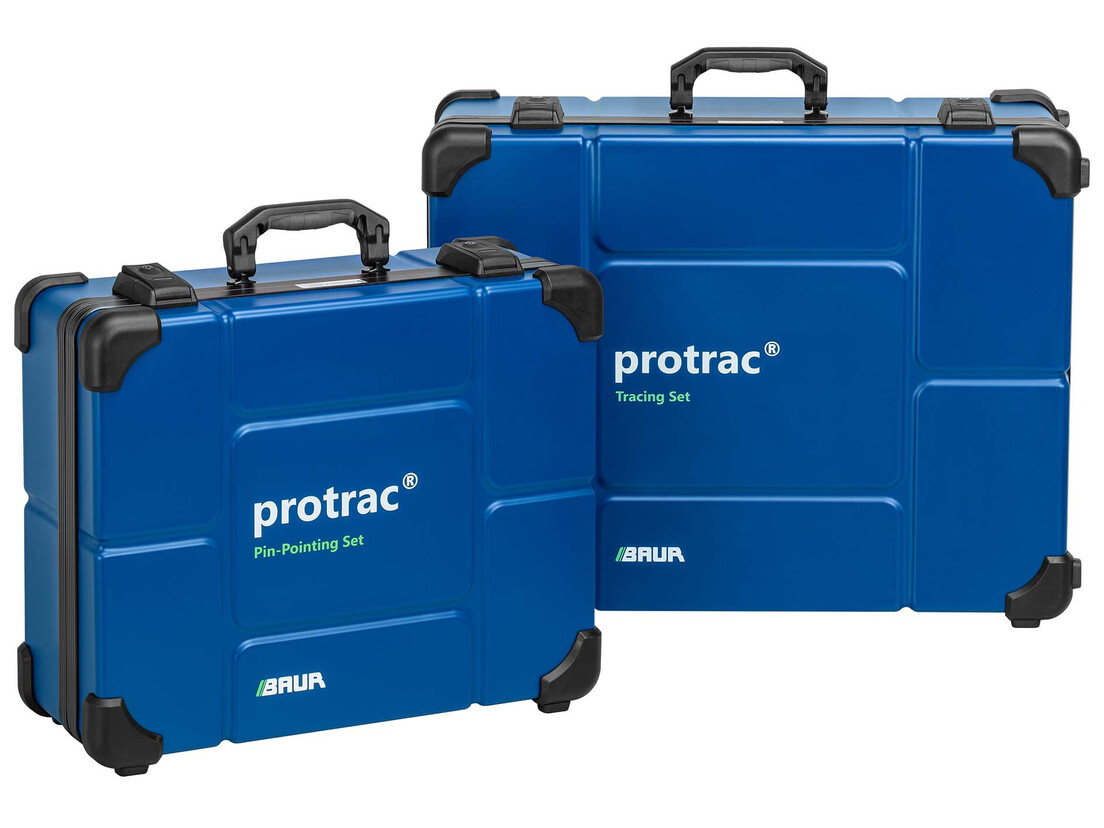

Présentation des kits protrac®
Multifonctionnel
Le kit « Pin-pointing » protrac®
Domaine d'application
- Localisation précise acoustique/magnétique avec générateur de chocs
- Localisation des courts-circuits, défauts de court-circuit et boîtes de jonction
-
Tracé de câble avec impulsion de choc ou fréquence audible
- Localisation des défauts de gaine et de terre avec gradient potentiel
COMPOSANTS :
Unité de commande CU
Microphone-sonde de sol AGP
Sondes à gradient de potentiel SVP
Sonde de fréquences audibles AFP
Générateur de fréquences audibles (option)
Avantages
-
Localisation précise des défauts de câble pour des défauts de claquage et de gaine
- Confort d'utilisation grâce aux connexions Bluetooth® sans fil
- Opérationnel immédiatement
- Grande souplesse d'utilisation
-
Guidage 3D précis de l'utilisateur jusqu'au défaut de câble
-
Économie de temps grâce à l'utilisation des données de cheminement du câble et à la prélocalisation de la position de défaut avec l'application Fault Location App de BAUR
Solution BAUR
Kit « Pin-pointing » protrac®
En complément ou en solution autonome
Les différents composants du système de localisation précise des défauts de câble protrac®
Kit « Tracé de câble » protrac®
La manière intelligente de suivre les défauts et les tracés de câble
- Réduction de la période d'immobilisation
- Allumer et commencer
-
Réduction du risque de terrassement inutile
-
Mesure directe de la profondeur à 45°
-
Simplicité d'utilisation et confort sans fil
- Bobine spatiale 3D : Évaluation immédiate et comparaison de toutes les données des bobines
COMPOSANTS :
Unité de commande CU
Microphone-sonde de sol AGP
Sondes à gradient de potentiel SVP
Sonde de fréquences audibles AFP
Générateur de fréquences audibles
Kit « Audio frequency » protrac®
Localisation de tracés, de défauts et de joints avec fréquence sonore
- Visualisation des données de localisation de tracé sur le CU
- Manipulation simple, pas d'alignement manuel de la sonde à fréquence vocale
- 3D History Track pour une localisation facile des défauts de court-circuit et des joints
- Sélection flexible de la fréquence adaptée à chaque situation
COMPOSANTS :
Unité de commande CU
Microphone-sonde de sol AGP
Sondes à gradient de potentiel SVP
Sonde de fréquences audibles AFP
Générateur de fréquences audibles
Kit « Acoustique » protrac®
Le capteur intelligent pour la localisation précise acoustique et magnétique
- Utilisation durable quel que soit l'environnement
- Confort d'utilisation et flexibilité grâce au travail sans fil
- Suppression des bruits et coupure du son
- Fonction de tracé simplifiée par rapport au premier tracé de câble
COMPOSANTS :
Unité de commande CU
Microphone-sonde de sol AGP
Sondes à gradient de potentiel SVP
Sonde de fréquences audibles AFP
Générateur de fréquences audibles
Kit « Gradient de potentiel » protrac®
Recherche des défauts de gaine et de terre avec gradient de potentiel
- Adaptation automatique à la tension de mesure
- Immédiatement opérationnel
-
Plage de mesure de 1 µV à 220 V
-
Indication des changements du gradient de potentiel avec un historique de 12 secondes
COMPOSANTS :
Unité de commande CU
Microphone-sonde de sol AGP
Sondes à gradient de potentiel SVP
Sonde de fréquences audibles AFP
Générateur de fréquences audibles
En combinaison avec le Syscompact 400 (portable)
Syscompact 400 / Syscompact 400 portable
Le système portable de localisation de défauts de câbles Syscompact 400 portable sert à la localisation de défauts de câbles sur des câbles d'énergie. Il est aussi bien adapté à une utilisation mobile, qu'à une installation permanente dans un véhicule.
Grâce à la connexion Wi-Fi de l'unité de commande de l'IRG 400, celle-ci peut être commandée à distance. La mesure TDR peut ainsi être effectuée et évaluée de manière confortable et simple.
Système de localisation de défauts de câbles BAUR : compact et multifonctionnel
- Facile à utiliser
- Sécurité maximale lors de l'utilisation
- Puissant générateur de tension de choc
- Méthodes de localisation des défauts éprouvées
Téléchargement
des mises à jour logicielles du protrac®
Avec notre équipe compétente, nous travaillons en continu à l'amélioration du logiciel de notre protrac® en étudiant le plus rapidement possible les réactions du marché et les résultats de nos tests continus pour les intégrer directement en cours de processus.
Important : Nous vous invitons à respecter impérativement les indications suivantes :
- Veuillez lire et respecter les instructions étape par étape du « Manuel de maintenance et de mise à jour de protrac®
- Veuillez charger et décompresser le fichier de mise à jour sur une clé USB vide. Une mise à jour du firmware CU à partir d'un PC est impossible.
- Assurez-vous que les caractéristiques de votre équipement correspondent aux exigences du logiciel.
Le Syscompact 400 est un système précis, efficace et sécurisé pour la localisation des défauts à haute résistance et intermittents sur tous les types de câbles.
La grande nouveauté est le puissant IRG 400 qui remplace le modèle précédent et complète parfaitement le système éprouvé.
Pour sa conception, un accent particulier a été mis sur la sécurité : aussi bien l'ordinateur portable que la tablette utilisés avec l'IRG sont connectés à l'appareil par Wi-Fi. Vos techniciens de mesure pourront ainsi procéder à la mesure à distance et en toute sécurité. Après la mesure, vous pouvez directement exporter les données ou prendre l'ordinateur portable avec vous et les évaluer à votre bureau.
Syscompact 400 – Avantages
Modèle éprouvé avec une nouvelle puissance
Le Syscompact 400 associe le Syscompact éprouvé au tout nouveau et puissant IRG 400 qui peut être piloté au choix depuis l'ordinateur portable de 15,6“ et le logiciel 4 de BAUR ou la tablette de 10,1“ et la nouvelle application BUI-F de BAUR à commande tactile.
Sur le modèle précédent, l'IRG était rangé dans le tiroir. Désormais il aura la forme d'un tiroir de 19" situé directement derrière. Ainsi, il sera désormais possible de ranger l'ordinateur portable ou la tablette dans le tiroir. L'ordinateur portable et la tablette peuvent être sortis pour effectuer les mesures. Grâce à la connexion Wi-Fi, il est même possible de se placer à un endroit sécurisé et pratique avec l'appareil.
Utilisation du Syscompact 400
Logiciel 4 BAUR
Le logiciel éprouvé pour la localisation des défauts
La grande flexibilité du logiciel offre une assistance maximale pour les processus de mesure et vous permet non seulement d'utiliser votre propre savoir-faire, mais aussi de choisir des procédures spécifiques à votre application. Le logiciel 4 de BAUR comprend aussi bien des méthodes de mesure éprouvées pour la localisation des défauts que des approches innovantes comme le Conditioning-MIS/MIM qui permet de localiser encore plus rapidement et efficacement les défauts de câble humides difficiles à localiser.
La nouvelle application BUI-F de BAUR
Découvrez la prochaine génération de la localisation des défauts de câble.
La conception ergonomique de l'interface utilisateur et la commande tactile intuitive font de la nouvelle application BUI-F de BAUR un élément de commande hautement efficace. L'écran contrasté à haute luminosité de 1000 cd/m2 simplifie l'utilisation de l'IRG, notamment à l'extérieur.
La nouvelle application marque par ailleurs des points avec de nouvelles fonctions : la désatténuation en fonction de l'éloignement facilite l'évaluation des événements très éloignés tandis que la mesure TDR-Ultra Fin a été développée pour des événements proches comme des branchements illégaux.
Enfin, l'utilisation d'une tablette et de l’application BUI-F offre une flexibilité impressionnante. Grâce à la connexion Wi-Fi, vos techniciens de mesure effectuent les mesures depuis un emplacement sécurisé et pratique.
Vidéo explicative
protrac® - la solution complète pour votre localisation précise de défauts de câble
Aussi précise que soit une prélocalisation, elle ne peut jamais détecter les écarts d'un tracé de câble enfoui existants dans le sol. Ils ne peuvent être découverts que par une localisation ultraprécise. BAUR propose une « solution complète tout-en-un » réunissant dans un même système la localisation précise acoustique et électromagnétique des défauts de câbles et de leur gaine.
titron® + protrac® - La localisation des défauts de câble nouvelle génération
Le nouveau BAUR titron® est un système de recherche de défauts de câble nouvelle génération. Il s'agit d'un système entièrement automatique, intelligent et commandé de manière centralisée pour une localisation efficace des défauts de câble. Sur la base d'une multitude de facteurs que le système associe intelligemment à un algorithme spécialement conçu à cet effet, des recommandations sont générées pour le processus de localisation des défauts.
Vidéo d'application
Didacticiel vidéo : tracé de câble avec sonde de fréquences audibles AFP (EN)
Ce didacticiel présente la détermination du sens et de la profondeur d’un tracé de câble avec le système de localisation précise protrac®.
Didacticiel vidéo : localisation des défauts de câble avec la méthode par pas d’assemblage (EN)
Ce didacticiel présente la localisation des défauts d’un câble avec des phases torsadées et non blindées avec le système de localisation précise protrac®.
Informations sur le produit
Documentation
Presse
Août 2022
Localisation précise des défauts et suivi du tracé de câble :
Vitesse et précision accrues grâce à la nouvelle sonde de fréquences audibles AFP
Où se trouve le câble ? Où se trouve précisément son défaut ? Les techniciens de mesure peuvent désormais répondre plus rapidement à ces deux questions car avec l'AFP, BAUR complète le système protrac® de précieuses fonctions pour la localisation précise de défauts de câble et le tracé de câble avec fréquence audible.
Mars 2018
Localiser plus rapidement les défauts de câble :
BAUR protrac®
Avec le concept multifonctions révolutionnaire du « protrac® », BAUR GmbH introduit sur le marché une solution moderne de localisation précise de défauts de câble et de gaine. protrac® permet de localiser des défauts nettement plus rapidement et précisément qu'avec des systèmes conventionnels.
