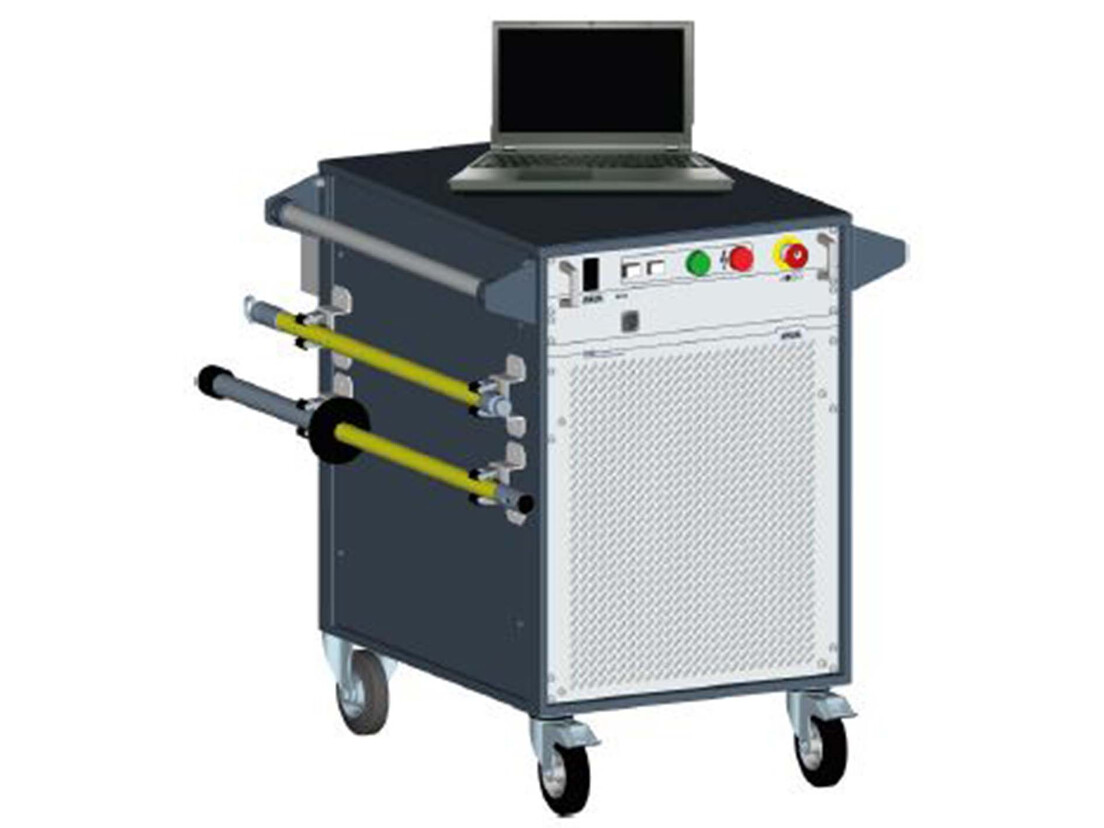

PHG 80 portable

VLF Prüfsystem

Portabler, leistungsstarker Prüfgenerator mit VLF-truesinus®-Technologie

Die BAUR VLF-Prüfsysteme PHG 70/80 portable dienen zur Kabel- und Kabelmantelprüfung von Mittelspannungskabeln bis 50 kV und von elektrischen Betriebsmitteln.

3 Spannungsformen in einem Gerät: VLF-truesinus®, VLF-Rechteck und Gleichspannung
Für Mittelspannungskabel bis 50 kV Betriebsspannung
Kabelprüfung, Fehlerkonditionierung, Kabelmantelprüfung

Datenblatt herunterladen Datenblatt herunterladen

Wir bei BAUR können dieses Produkt nach ISO/IEC 17025 akkreditiert kalibrieren.

Kabeldefekte im Mittelspannungsnetz gehören zu den Situationen, die niemand erleben möchte – und doch treten sie immer wieder auf. Stillstand, hoher Zeitdruck, kritische Infrastrukturen, die schnell wieder laufen müssen: Das sind die Herausforderungen, mit denen Sie konfrontiert werden. In diesem Umfeld ist improvisieren keine Option. Was Sie brauchen, sind präzise Daten, eine klare Vorgehensweise und Technik, die Ihnen jederzeit die richtigen Antworten liefert. Mit PD-TaD, cali und tracy steht Ihnen ein Messsystem zur Verfügung, das genau für diese Szenarien entwickelt wurde: verlässliche Kabeldiagnose, eindeutige Ergebnisse und eine schnelle, gezielte Fehlerortung. In Kombination mit der innovativen BAUR Software 4 ein unschlagbares System.

Prozessübersicht Prozessübersicht

Prozessbeschreibung Prozessbeschreibung

BAUR Software 4 BAUR Software 4

Prozessübersicht

So starten Sie – mit Struktur statt Stress

1. Diagnose starten mit PD-TaD

Mit der Kombination aus portablem Diagnosegerät, VLF-Prüfsystem und Software können Sie den TE-Pegel, seine Position und die Verlustfaktoren sehen – vollständig, reproduzierbar und dokumentiert.

Mehr erfahren Mehr erfahren

PD TaD 80 PD TaD 80

2. Kalibrierung sichern mit cali

Im nächsten Schritt kalibrieren Sie IHren Messaufbau mit dem Kalibrator cali. Die BAUR Software 4 erkennt die Kalibrierung automatisch, übernimmt die Grenzwerte und dokumentiert den Kalibriervorgang.

Mehr erfahren Mehr erfahren

cali cali

3. Fehlerstelle nachorten mit tracy

Sie haben eine kritische Stelle im Kabel entdeckt? Dann schließen Sie jetzt den TE-Induktor tracy an, um die Teilentladung punktgenau zu orten.

Mehr erfahren Mehr erfahren

tracy tracy

Prozessbeschreibung

Diagnose starten

1. Diagnose starten – mit PD-TaD + BAUR Software 4

Sie bauen das portable Diagnosesystem auf – das Herzstück der TE-Messung. Mit wenigen Handgriffen verbinden Sie:

PD-TaD mit dem Kabel über TE-Koppeleinheiten
VLF-Prüfgenerator PHG 80 TD PD mit dem Kabel für die Spannungsversorgung
Laptop mit dem ganzen System für die Steuerung des gesamten Diagnoseprozesses

Und die Software?
Die BAUR Software 4 steuert die komplette Messung. Sie legen Kabeldaten an, definieren Prüfabläufe und lassen automatisch messen – ganz ohne manuelles Nachjustieren.

Live sehen Sie in der Software:

Teilentladungspegel, Positionen, Verlustfaktoren
Spannungsverläufe und Trendanzeigen
Visualisierungen mit Phasenauflösung – auch während der VLF-Prüfung

Jetzt läuft die Zustandsanalyse: vollständig, reproduzierbar und nachvollziehbar dokumentiert.

Kalibrierung sichern

2. Kalibrierung sichern – mit cali

Bevor Sie weitere Schlüsse ziehen, kalibrieren Sie den Messaufbau normgerecht mit dem BAUR cali. Sie schließen den Kalibrator über die mitgelieferten Kabel und Klemmen an das Kabel und das PD-TaD an. Mit wenigen Tasten wählen Sie Ladung und Polarität und senden Kalibrierimpulse – präzise, schnell, sicher.

Technik im Hintergrund:

Ladungsbereich: 100 pC – 50 nC, Polarität umschaltbar
Anstiegszeit: < 25 ns, Betriebsdauer: bis zu 60 h
Robustes Gehäuse (IP54), großes Display mit automatischer Beleuchtung

Die BAUR Software 4 erkennt die Kalibrierung automatisch, übernimmt die Referenzwerte – und dokumentiert den Kalibriervorgang.

Damit wissen Sie: Die Werte stimmen. Die Messung ist verlässlich.

Fehlerstelle nachorten

3. Fehlerstelle nachorten mit tracy

Sie haben eine kritische Stelle im Kabel entdeckt – nun legen Sie diesen Bereich frei.

Jetzt kommt tracy zum Einsatz: Der TE-Induktor wird außen auf das Kabel gesetzt, direkt über der vermuteten Fehlerzone.

Er koppelt ein definiertes Signal kontaktlos ins Kabel – induktiv, ohne Beschädigung.
Mit dem PD-TaD oder einem PHG TD/PD vergleichen Sie, ob das induzierte Signal mit der vorgeorteten TE übereinstimmt.

Technische Eckdaten:

Impulsbreite: 25 ns, Taktrate: 20 ms – 5,1 s
Kompakt (110 × 213 × 42 mm), nur 550 g leicht
Akkubetrieb, Laufzeit: ca. 20 h, Schutzart: IP54

In der BAUR Software 4 können Sie beide Signale übereinanderlegen – und die Übereinstimmung visuell bestätigen.

Sie bestätigen: Genau hier liegt die Teilentladungsstelle. Kein „ungefähr“ – sondern ganz genau.

BSW4

BAUR Software 4: die unsichtbare Verbindung

Hinter all dem arbeitet die BAUR Software 4 - egal, ob im Hintergrund oder aktiv auf Ihrem Bildschirm:

✔ Messung planen, durchführen, auswerten
✔ Live-Daten visualisieren & synchronisieren
✔ Alle Messergebnisse mit Kabeldaten verknüpfen
✔ Zentrale Dokumentation & Berichtserstellung
✔ Trendanalysen für langfristige Netzbewertung

✔ Ob mobil im Feld oder im Messwagen: Sie haben alle Daten an einem Ort – jederzeit abrufbar.

Alles greift ineinander – Schritt für Schritt

PD-TaD + VLF-Generator → ans Kabel für Diagnose (gesteuert durch die BAUR Software 4)
cali → ans Kabel + PD-TaD zur Kalibrierung (dokumentiert durch die BAUR Software 4)
tracy → außen an freigelegten Kabelabschnitt zur Signaleinkopplung (abgeglichen in der BAUR Software 4)
