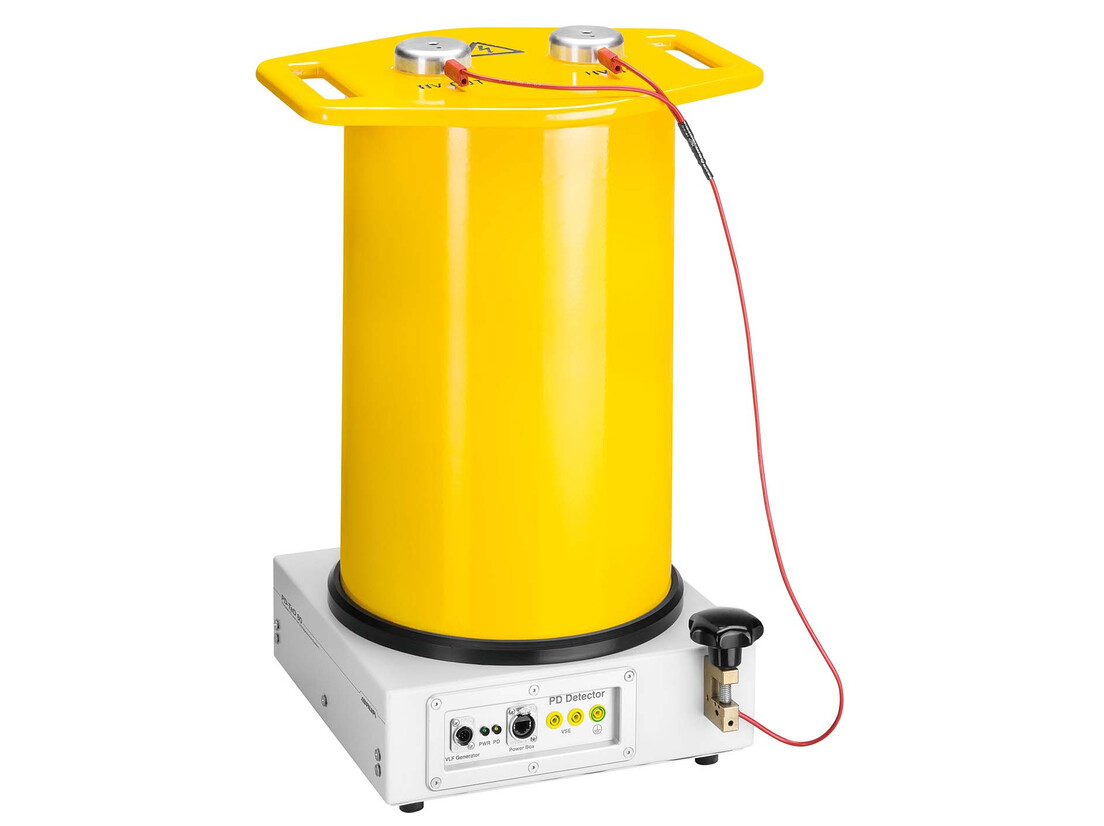

PD-TaD 80
Sistema portátil de diagnóstico DP
Una nueva dimensión en la evaluación del estado de los cables
El sistema portátil de diagnóstico de DP PD-TaD 80 permite – en combinación con un generador VLF de BAUR – realizar las siguientes operaciones:
- Medición y localización de descargas parciales
- Ensayo de cables VLF con medición paralela de las descargas parciales
- Medición paralela de las descargas parciales y el factor de disipación
- Full MWT
Este equipo portátil y compacto integra dos métodos eficaces y acreditados para evaluar el grado de envejecimiento de los cables de media tensión y los accesorios de cable: la medición de descargas parciales y la medición del factor de disipación. El resultado es un análisis del cable de 360° en un solo paso: Detección temprana y localización de puntos débiles mediante medición DP, complementada con la evaluación del envejecimiento dieléctrico basada en valores de factor de disipación.
La posibilidad de medir al mismo tiempo las descargas parciales y el factor de disipación permite ahorrar un tiempo valioso y comprobar con más eficiencia la red de cables completa. Además, el control simultáneo de los valores tan δ y las actividades DP permite detectar también los puntos de avería ocultos (por ejemplo, los empalmes húmedos).
Ligero, robusto y portátil: PD-TaD es ideal para el uso portátil en campo. El equipo y los accesorios se guardan en resistentes maletas de transporte y se pueden transportar cómodamente.
- Análisis del cable completo, de 360° mediante la medición en paralelo de las descargas parciales y el factor de disipación
- Evaluación del estado en un tiempo óptimo sin dañar el cable
- Ligero y compacto para el uso portátil en campo
Las averías de cable en la red de media tensión son situaciones que nadie quiere experimentar y que, sin embargo, se producen una y otra vez. Interrupción del servicio, urgencia apremiante, infraestructuras críticas que deben volver a funcionar rápidamente: así son los desafíos que se plantean. En este contexto, no tiene cabida la improvisación. Lo que usted necesita son datos precisos, un procedimiento claro y una tecnología que le dé en todo momento las respuestas correctas. Con PD-TaD, cali y tracy, tiene a su disposición un sistema de medición diseñado precisamente para estas circunstancias: diagnóstico de cables fiable, resultados inequívocos y una localización de averías rápida y certera. Si lo combina con el innovador software BAUR 4, consigue un sistema imbatible.
Así se comienza: con estructura en vez de estrés
1. Iniciar el diagnóstico con PD-TaD
La combinación de equipo de diagnóstico portátil, sistema de ensayo VLF y software BAUR 4 permiten ver el nivel de DP, su posición y los factores de disipación de manera completa, reproducible y documentada.
2. Garantizar la calibración con cali
En el siguiente paso, se calibran los elementos de medición con el calibrador cali. El software BAUR 4 detecta la calibración de forma automática, adopta los valores límite y documenta el proceso de calibración.
3. Localización final del punto de la avería con tracy
¿Ha descubierto un punto crítico en el cable? Conecte entonces el inductor de DP tracy para localizar la descarga parcial con exactitud.
1. Iniciar el diagnóstico – con PD-TaD + software BAUR 4

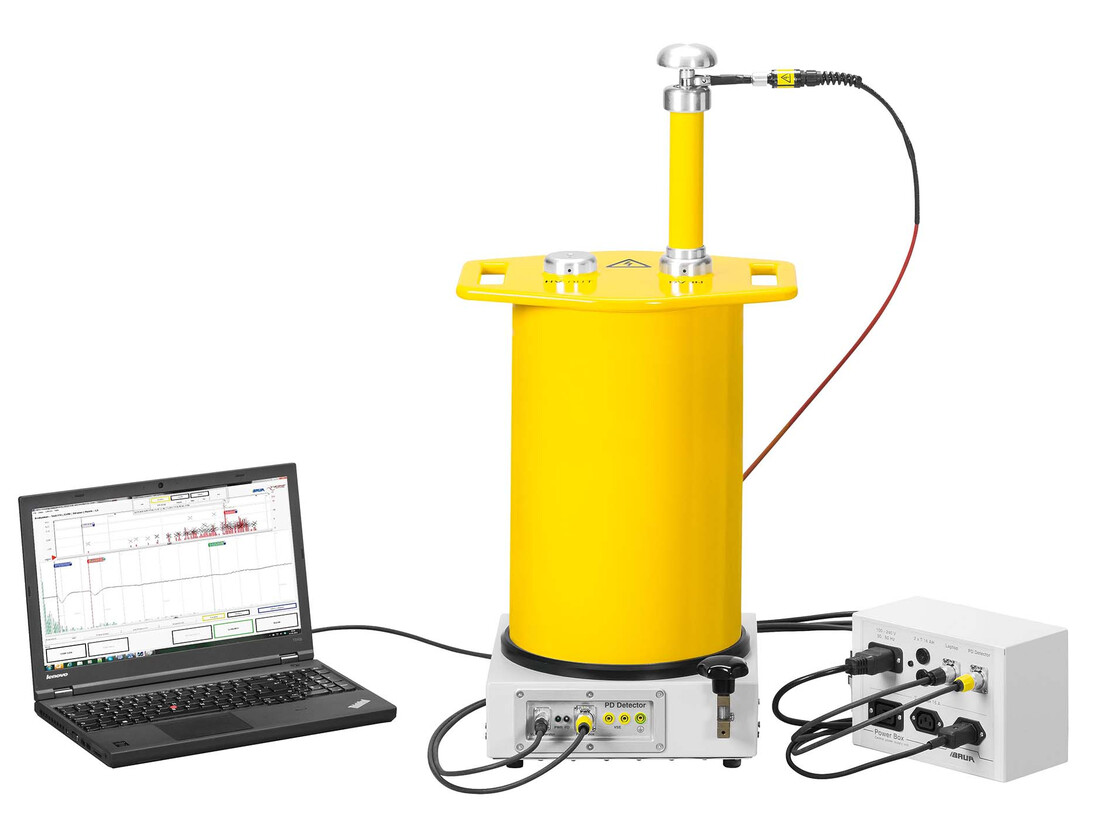

Monte el sistema de diagnóstico portátil: el corazón de la medición de DP. Mediante unas pocas operaciones, conecte:
- El PD-TaD con el cable utilizando los módulos de acoplamiento de DP
- El generador de ensayo VLF PHG 80 TD PD con el cable para aplicar tensión
- El ordenador portátil con todo el sistema para controlar todo el proceso de diagnóstico
¿Y el software?
El software BAUR 4 controla toda la medición. Usted especifique los datos del cable, defina las secuencias de ensayo y deje que la medición se haga automáticamente, sin necesidad de reajustes manuales.
En el software, podrá ver en vivo:
- El nivel de descarga parcial, las posiciones, los factores de disipación
- Las curvas de tensión y las indicaciones de tendencia
- Visualizaciones con resolución de fase, incluso durante el ensayo VLF
A continuación, tiene lugar el análisis del estado: completo, reproducible y documentado de forma trazable.
2. Asegurar la calibración con cali
Antes de sacar otras conclusiones, calibre los elementos de ensayo según las normas empleando el cali de BAUR. Mediante el cable y las pinzas suministradas, conecte el calibrador al cable y al PD-TaD. Con unas pocas pulsaciones en las teclas, seleccione la carga y la polaridad y emita impulsos de calibración: de forma precisa, rápida y segura.
El trasfondo tecnológico:
- Intervalo de carga: 100 pC – 50 nC, polaridad conmutable
- Tiempo de aumento: <25 ns, periodo de funcionamiento: hasta 60 h
- Carcasa robusta (IP54), pantalla grande con iluminación automática
El software BAUR 4 detecta la calibración de forma automática, adopta los valores de referencia y documenta el proceso de calibración.
De ese modo, usted sabe que: los valores son correctos. La medición es fiable.
3. Localización final del punto de la avería con tracy
Ha descubierto un punto crítico en el cable. A continuación, deje esta zona al descubierto.
Ahora es el momento de usar tracy: el inductor de DP se coloca por fuera rodeando el cable, directamente encima de la zona donde se sospecha que está la avería. El inductor se acopla en el cable, sin contacto, con una señal definida y lo hace de forma inductiva, sin dañarlo. Con el PD-TaD o un PHG TD/PD, observe si la señal inducida coincide con la DP prelocalizada.
Datos técnicos clave:
- Anchura de impulso: 25 ns, velocidad de los impulsos: 20 ms – 5,1 s
- Compacto (110 × 213 × 42 mm), solamente 550 g de peso
- Funcionamiento por batería, autonomía: aprox. 20 h, grado de protección: IP54
En el software BAUR 4, podrá superponer ambas señales y confirmar visualmente si coinciden.
Usted confirma que: exactamente aquí está el punto de descarga parcial. Nada de «más o menos»: exactitud absoluta.
Software BAUR 4: la conexión invisible
Detrás de todo el trabajo, está operando el software BAUR 4: ya sea en segundo plano o activo en su pantalla:
✔ Planificar, realizar y evaluar la medición
✔ Visualizar y sincronizar datos en vivo
✔ Vincular todos los resultados de medición con datos del cable
✔ Documentar centralmente el proceso y crear informes
✔ Analizar tendencias para hacer una valoración de la red a largo plazo
✔ Tanto para uso portátil de campo como en el vehículo de medición: Tendrá todos los datos en un mismo lugar y siempre a mano.
Todo encaja: paso por paso:
- PD-TaD + generador VLF → al cable para diagnóstico (controlado por el software BAUR 4)
- cali → en el cable + PD-TaD para calibración (documentada mediante el software BAUR 4)
- tracy → por fuera en la parte expuesta del cable para acoplamiento de la señal (comparado en el software BAUR 4)
Sus ventajas: sistemático. Seguro. Portátil. Digital.
Con PD-TaD, cali, tracy y el software BAUR 4, trabajará integralmente: desde la primera sospecha hasta la eliminación documentada de la avería.
Vídeo de usuario
Tutorial en vídeo sobre la medición TD || DP con el software BAUR (EN)
Este tutorial en vídeo enseña cómo realizar una medición paralela del factor de disipación y las descargas parciales (medición TD || DP) con el software BAUR. Las mediciones se realizan simultáneamente con los mismos elementos de ensayo (PD-TaD 62 y frida TD).
Tutorial en vídeo sobre la medición TD || DP con PD-TaD
Este tutorial en vídeo enseña cómo realizar una medición paralela del factor de disipación y las descargas parciales (medición TD || DP) con PD-TaD y con el ensayador y equipo de diagnóstico VLF frida TD.
