“我们解决电缆诊断的复杂性”

专访 BAUR 诊断能力中心总监 Tobias Neier

电缆诊断可评估地下电缆设备的状况,有针对性地规划维修和更换投资,由此通常能避免意外故障。这不仅拓展了节约空间,还能提高电网安全性。电缆耐压测试只能得出“通过”或“不通过”的结果,而诊断则能提供更详细的信息。它能帮助确定电缆仍可经济使用的时限,或者存在哪些薄弱位置。因此,BAUR 诊断能力中心总监 Tobias Neier 将电缆诊断比作医生的健康检查。与医生一样,电缆诊断也需要掌握设备的使用、具备结果分析经验,并能分别解读各种测量。只有这样,才能评估健康状况,并采取措施加以改善。在这次采访中,Neier 介绍了诊断能力中心如何帮助用户实施电缆诊断并积累知识和经验。

Neier 先生,您将电缆状态分析比作  医生的检查——为什么?

就像每个人都是不同的,需要对实验室和测量结果进行单独解读一样,电缆设备也是不同的。要评估状况,需要具备对结果进行分析的经验。这一点让很多人望而却步,因为没有普遍适用的限值。但如果掌握了这些,电缆诊断就能针对配电网络提供有价值的“健康状况”信息,提高供电安全性,通常还能大大降低成本。

电缆诊断有哪些具体的经济效益?

但电缆诊断十分耗时——这真的值得吗?

当然值得,尤其是对于老旧的配电网络。举例来说,如果只按照使用寿命来更换使用了 40 或 50 年的 XLPE 电缆,那就是在浪费钱。因为许多电缆的状况比由其使用年限所估计的要好得多。诊断的优势在于它能提供有说服力的状态信息,而且与电缆耐压测试不同,其过程是无损的。如果被测量电缆确实已接近使用寿命,也不会因测量而被“量坏了”。相反,诊断将发现薄弱位置,然后您可以计划维修或更换。

诊断的作用是发现这类薄弱位置还是证明电缆状态良好?

两者都有。但从经济角度来看,主要是在实际应用中的额外效果,可以根据电缆状况而延长其使用时间,从而实现前面提到的成本节约。

为什么不是所有配电网络运营商都使用电缆诊断?

这可能有两个原因:首先,他们必须购入合适的技术,并向管理层证明投资和诊断时间的合理性。其次,他们往往不清楚如何以最佳方式进行诊断和分析结果,以实现预期的经济效益。

......也就是说,问题在于要投入的时间和经验......

正是如此。在时间方面,BAUR VLF 超低频电缆诊断已提供了多种方式,可以快速进行测量,并方便地与现场服务团队的工作流程相结合。一方面,我们最近提供了可快速进行的带电局部放电测量,以便预先选择需要诊断的电缆线路。另一方面,可同时进行断电测量,以确定局部放电和损耗因数,甚至与电缆耐压测试相结合。这大大缩短了所需时间。

这听起来像是简单的测量或测量流程。为什么你们还提供这方面的咨询服务?

因为就像操作诊所的医疗设备一样,使用这些设备需要学习,而且我们要向用户展示,他们不仅可以采用标准流程,还可以利用我们的设备实施自己的诊断理念。这需要更深入的掌握,但可以显著提升对企业的使用价值。最终,电网运营商可以实施自己的诊断策略。



这意味着:企业在所有相关设备上制定自己的标准化测量循环,即使是经验不足的操作人员也可以执行。由此得到具有可比性的同类结果,尤其是经过几年的诊断后,将在电缆状态评估方面获得极高的可靠性。就像医生会随着时间的推移更好地了解患者一样,资产管理人员也将受益于电缆的“病历”。他们可以从中读取趋势并得出相应的维护结论。

但设备培训只是能力中心所提供服务的一部分。您的团队还提供哪些其他服务?

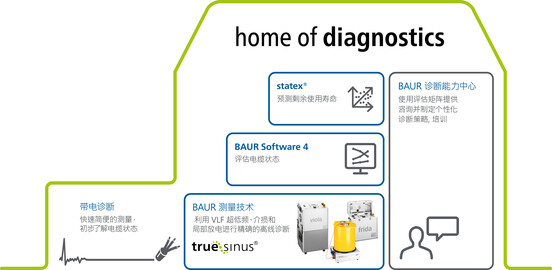

我们的服务包括从购买前的咨询、设备和软件培训、制定诊断策略和评估逻辑到熟练使用 statex® 分析软件。在 Baur 我们称之为“home of diagnostics”。我们希望,我们的用户在测量、分析和评估等每个领域的诊断中都能感到舒适。

您刚才提到了售前咨询。您是如何开展这项工作的,Neier 先生?

首先,我们与客户一起确定对他最重要的事项。为此要明确几个问题:是优先考虑容错率、维护成本,还是其电网状况在不久的将来可能面临大量的更换投资?现有的网络拓扑结构是怎样的?例如,一个布局合理的城市电网与有着众多支线的乡村网络或工业园区的配电网络对诊断策略的要求完全不同。当然,使用的电缆类型也很重要——纸质电缆、第一代 XLPE 电缆或最新的 PE 电缆等。在此基础上,我们可以对正确的电缆诊断程序以及相应的技术和评估逻辑提出建议。

开头提到的带电诊断,例如借助 VDS 局部放电耦合器,对提高诊断效率有哪些作用?

带电诊断在这方面发挥着重要作用,因为它可快速而方便地执行。我们最近刚在市场上推出了 VDS 局部放电耦合器。这是我们的 liona 测量仪的一个配件,可以检测电缆线路上的局部放电 (PD),而无需停用电缆。该耦合器只需连接到开关设备的 VDS 插座上即可。因此,测量只需几分钟,只有当带电测量显示存在严重情况时,才需要进行断电局部放电测量。总之,用户在局部放电测量上花费的时间大大减少,因为经验表明,大多数被测线路都状态良好。

还有什么其他方法可以节省电缆诊断的时间?

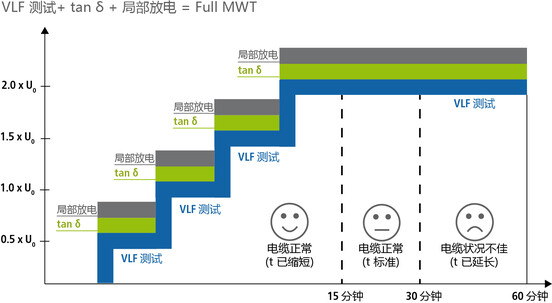

断电局部放电测量和介质损耗测量(tan-δ 测量)可以同时进行。两者在一个测量流程中进行,也可选择包括常规电缆耐压测试。我们称后者为监测式耐压试验。

其间测试和测量电压依次升高。如果测量结果表明电缆完好无损,则可根据需要缩短流程。反之,如果电缆出现严重老化或损坏,则需要延长测量持续时间,以确保可靠性。即只需根据电缆状态适当延长测量和测试时间即可。



这样做的好处是,如果诊断表明电缆已损坏,则无需进行电缆耐压测试。这可避免电缆因测试而出现故障。



同时也节省了测量结果的评估时间。根据用户可自行调整的标准,报告可初步区分为良好、待观察和严重老化的电缆。如果需要即刻处理,现场的测量人员可以立即在测量仪上或报告开头看到。随着时间的推移测量报告会更加详尽。当然,这些报告可以方便地导出,并在资产管理中进一步处理,例如进行比较或确定趋势。

也就是说,介质损耗和局部放电测量都很重要。为什么介质损耗测量对状态评估很重要?

要解释这个问题,我可以再拿医生来做个类比。如果只进行局部放电测量,就好比根据脉搏和血压进行体检。不对例如血象进行分析,可能会对人的健康状况得出错误的结论。如果只测量局部放电也会出现同样的情况,许多电网运营商就是这样做的。他们可以识别接头或配件上的局部放电,或者发生放电的塑料绝缘层中可能存在的电树。这有助于检测电缆和配件中可能在可预见的将来导致故障的相关缺陷。然而,您对电缆绝缘层的整体状况和湿度影响了解甚少,这就是介质损耗测量非常重要的原因。如果同时解读两种方法的结果,则具有最强的说服力。

为什么将局部放电测量和介质损耗测量的结果相结合进行评估会更好呢?

我想通过一个例子来说明这一点:例如,如果您进行了局部放电测量,并在接头处检测到较高的局部放电,但您仍不能完全解读它们,因为局部放电可能是由湿度引起的。而介质损耗测量则可以确定配件是否干燥。只有了解了配件是否干燥,才能正确解读其上测量到的局部放电,并在必要时采取适当的措施。受潮的配件与干燥的配件必须以不同的方式进行解读。

说到解读。许多潜在用户对诊断中没有明确的限值、没有“好”和“差”的结论而感到困扰。为什么会这样,您如何帮助用户?

有些人可能会认为,评估就像在阅读咖啡渣。但事实并非如此。实际上,缺少的是局部放电测量的固定限值,以及可适用于所有电缆类型或混合线路的固定限值。这使其更加复杂。



因此,我们帮助用户解读测量结果,根据要求与他们一起制定分析策略和评估逻辑,并帮助进行分析。评估逻辑经过单独调整,因此可能因电网和属性不同而存在差异。不过,其中也包含了我们自己的经验。由此可以基于丰富的实践经验而提供初始帮助。

用户可以通过重复测量、趋势分析、对故障电缆线路的原因分析等积累经验,使电缆诊断对于企业的价值逐年提升并不断完善评估逻辑。

由评估逻辑产生具体的行动计划。 通过 home of diagnostics 和能力中心,我们在这条道路上为用户提供支持。与客户的长期合作关系有助于丰富他们的经验,也有助于拓展我们的专业知识并与其他客户分享。最后,与客户的密切关系还催生了一种软件解决方案,用户可以由此将介质损耗测量值转换为老化指数,并计算出剩余使用寿命:statex®。

statex® 分析软件具体是如何计算使用寿命的?

statex® 软件基于韩国 KEPCO 公司为其介质损耗测量分析而创建的评估逻辑。



与 BAUR 的合作产生了 statex®——一个融合了统计计算方法和丰富经验的解决方案。所以这个名字就是统计与经验的结合。该软件使用了一个数据库,其中存储了 120,000 多条电缆的测量值。最初,这里只存储了 XLPE 电缆的数值,但后来也纳入了 PILC 电缆和混合线路的诊断结果。



因此,statex® 的用户可以基于整个数据库而非常可靠地确定其电缆的剩余使用寿命。

statex® 的结果是以年为单位的剩余使用寿命吗?

是的,但不仅如此。一方面,该软件可以确定预期的剩余使用寿命。随后的重复测量可以更精确地验证这一计算结果,这与每根电缆的老化情况有关。另一方面,statex® 还会提供建议,提示何时需要重复介质损耗测量,或者是否应计划采取中期或短期加强措施。由此用户不需要按固定间隔进行诊断,而是可以根据情况进行规划。状态良好的电缆在较长时间后再测量,而那些接近使用寿命的电缆则更频繁。基于需求的诊断规划通常可以释放工作能力,从而能够对电网中的更多电缆进行诊断。这反过来又提高了节约效果和容错率。

最后,Neier 先生,我想请您给那些想开始进行电缆诊断的人一些建议。

非常乐意。我建议新手们利用我们的咨询和指导,并从我们在 VLF 超低频电缆诊断领域超过三十年的经验中受益。通过评估逻辑,可以从一开始就得出明确的行动。新客户可以依赖丰富的经验,从一开始就实现增值。这样可以避免错误投资,并有助于实施有针对性的诊断策略。投入的时间将得到回报:最终,电缆诊断用户可以在不影响电网容错率的情况下节省大量资金,资产管理也拥有了电网维护规划的基础。
