"Tiramos a complexidade do diagnóstico de cabos"

Entrevista com Tobias Neier, Diretor do Centro de Excelência em Diagnóstico da BAUR

Através do diagnóstico de cabos é possível avaliar o estado de sistemas de cabos subterrâneos, reparos e investimentos de substituição podem ser planejados de forma objetiva, e falhas não planejadas muitas vezes podem ser evitadas. Isso abre um potencial de economia e aumenta a segurança da rede. Enquanto um teste de cabo retorna apenas um "aprovado" ou "reprovado" como resultado, o diagnóstico fornece informações consideravelmente mais detalhadas. Usando essas informações, é possível determinar por quanto tempo os cabos ainda podem ser utilizados de forma adequada, ou onde existem pontos fracos. Tobias Neier, Diretor do Centro de Excelência em Diagnóstico da BAUR, compara o diagnóstico de cabos com um check-up médico. E, assim como acontece com um médico, o diagnóstico de cabos também exige conhecimento de como usar o equipamento, experiência na avaliação dos resultados e capacidade de interpretar cada medição individualmente. Somente então é possível avaliar o estado de saúde e a aplicação de eventuais medidas para a sua melhoria. Como o Centro de Excelência em Diagnóstico ajuda os usuários a realizar o diagnóstico de cabos e estabelecer conhecimentos e experiências, é explicado por Neier na entrevista.

Senhor Neier, o senhor compara a análise do estado do cabo com o  check-up médico – por quê?

Assim como cada paciente é diferente e requer uma interpretação individual dos resultados laboratoriais e de medições, o mesmo ocorre com os sistemas de cabos. Para avaliar o estado há necessidade de experiência na avaliação dos resultados. Este fato assusta a muitos, porque não existem valores-limite universais. Contudo, quem se familiarizar, obtém informações valiosas através do diagnóstico de cabos sobre o "estado de saúde" da sua rede de distribuição, aumenta a segurança no fornecimento de energia e normalmente pode reduzir consideravelmente os custos.

Quais benefícios econômicos o diagnóstico de cabos oferece na prática?

Com o conhecimento do estado do cabo, você pode avaliar a vida útil restante e planejar melhor os investimentos de substituição. Muitas vezes, a vida útil restante é estendida por muitos anos. Ou você pode detectar falhas silenciosas e, assim, evitar falhas e abordar os reparos de forma mais objetiva e econômica.  E em segmentos de cabos novos ou segmentos reparados, o diagnóstico de cabos pode mostrar se o segmento está em ordem e se os acessórios de cabo estão montados corretamente. Isso também protege contra falhas silenciosas.

Mas o diagnóstico de cabos leva tempo – vale realmente a pena o esforço?

Em todo caso, especialmente em redes de distribuição mais antigas. Qualquer pessoa que apenas substitua os cabos PEX com 40 ou 50 anos de idade após a vida útil pretendida ter sido atingida está simplesmente jogando um bom dinheiro fora. Pois, muitos cabos estão em um estado significativamente melhor do que a sua idade sugere. A vantagem do diagnóstico aqui é que ele fornece informações significativas sobre a condição do cabo e, diferentemente do teste de cabo, ele não é destrutivo. Portanto, mesmo que o cabo medido tenha chegado ao fim de sua vida útil, a medição não o "testará até a destruição". Pelo contrário, o diagnóstico revelaria pontos fracos e você poderá planejar reparos ou a substituição.

O diagnóstico serve mais para revelar tais pontos fracos ou para comprovar um bom estado do cabo?

Ambos. No entanto – da perspectiva econômica – prevalece na prática o efeito adicional, de que cabos em função do seu estado podem permanecer mais tempo em uso, o que resulta nas economias já mencionadas.

Por que o diagnóstico de cabos não é aplicado por todos os operadores de redes distribuidoras?

Provavelmente isso tem dois motivos: Primeiro, eles precisam adquirir a tecnologia apropriada e justificar à gerência tanto o investimento quanto o tempo gasto em diagnósticos. E, em segundo lugar, muitas vezes ocorre uma insegurança de como os diagnósticos devem ser realizados da melhor forma e como devem ser avaliados os resultados, para que se estabeleça o êxito econômico.

…portanto, uma questão do tempo a ser investido e da experiência…

E é exatamente assim. No que se refere ao tempo, hoje o diagnóstico de cabos VLF da BAUR oferece muitas possibilidades de realizar as medições de forma rápida e de integrá-las de forma simples nos fluxos de trabalho das equipes de serviços externos. Por exemplo, agora oferecemos medição rápida de descarga parcial online, que permite pré-selecionar as rotas de cabo a serem diagnosticadas. Além disso, medições offline para determinar descargas parciais e o fator de dissipação podem ser realizadas em paralelo e até mesmo combinadas com testes de cabo. Isso reduz significativamente o tempo envolvido.

Isso soa como medições ou sequências de medição simples. Por que vocês também oferecem serviços de consultoria nesta área?

Porque – assim como os equipamentos médicos usados pelos médicos – o manuseio dos dispositivos exige treinamento e porque mostramos aos operadores que eles podem não apenas executar procedimentos padrão, mas também implementar sua própria filosofia de diagnóstico usando nossos dispositivos. Isso requer mais treinamento, mas pode aumentar significativamente os benefícios para a empresa. No final das contas, os operadores de rede podem implementar sua própria estratégia de diagnóstico individual.



O que significa: ciclos de medição similares em todos os equipamentos relevantes, próprios da empresa, que também podem ser executados por operadores(as) menos experientes. Disso resultam resultados similares, que são comparáveis entre si e, em especial, depois de alguns anos de diagnóstico permitem uma alta confiabilidade na avaliação do estado do cabo. E como no médico, que conhece melhor os seus pacientes ao longo do tempo, os gestores de ativos se beneficiam dos "registros médicos" dos cabos. Eles conseguem ler tendências e tirar conclusões correspondentes para a manutenção.

Contudo, o treinamento em equipamentos é apenas uma parte daquilo que o centro de excelência repassa. Que outros serviços a sua equipe oferece?

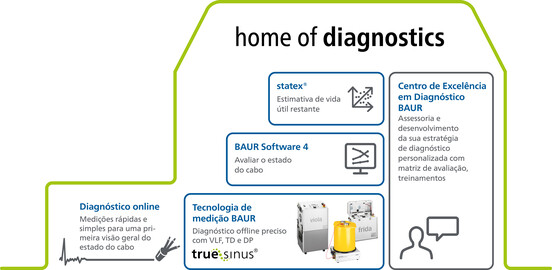

Nossos serviços se estendem da assessoria antes da aquisição, passando pelos treinamentos em equipamentos e software, criação de uma estratégia de diagnóstico e lógica de avaliação, até o uso ideal do software de análise statex®. Na Baur falamos do "home of diagnostics" e queremos que os nossos usuários se sintam em casa no diagnóstico em todas as áreas – na medição, avaliação e análise.

O senhor acabou de mencionar a assessoria Pre-Sales. Como o senhor procede, Senhor Neier?

Primeiramente trabalhamos junto com o cliente, para tratar daquilo que é importante para ele. Para isso é necessário tratar de algumas questões: a segurança contra falhas está em primeiro plano, os custos para a manutenção ou a sua rede está em um estado, que num futuro próximo torna provável muitos investimentos de substituição? Qual topologia de rede existe? Uma rede urbana bem interconectada requer, por exemplo, requisitos totalmente diferentes à estratégia de diagnóstico do que uma rede rural com muitos cabos de derivação ou a rede de distribuição de um parque industrial. E é importante saber que tipo de cabos – sejam cabos com isolação de papel impregnado à óleo, da primeira geração, ou os mais recentes cabos PEX ou EPR etc. – estão em uso. Baseado nisso podemos elaborar recomendações para o procedimento correto no diagnóstico de cabos, bem como a técnica e a lógica de avaliação apropriadas.

Que papel exerce o diagnóstico online inicialmente mencionado para, por exemplo, estruturar de forma mais eficiente o diagnóstico através do acoplamento DP VDS?

Aqui o diagnóstico online exerce um papel importante, por ele ser de execução rápida e simples. Recentemente colocamos o acoplamento DP VDS no mercado. Este é um acessório para o nosso instrumento de medição liona, com o qual é possível detectar descargas parciais (DP) em segmentos de cabo, sem tirar os cabos de operação. O acoplador é conectado com simplicidade aos bornes VDS de uma instalação de distribuição. Por isso, a medição leva apenas alguns minutos e uma medição de descarga parcial offline somente é necessária, quando a medição online aponta um estado crítico. Em suma, os usuários gastam muito menos tempo com as medições de descarga parcial, pois empiricamente a maioria dos segmentos medidos está em um bom estado.

Quais outras opções existem para realizar o diagnóstico de cabos com economia de tempo?

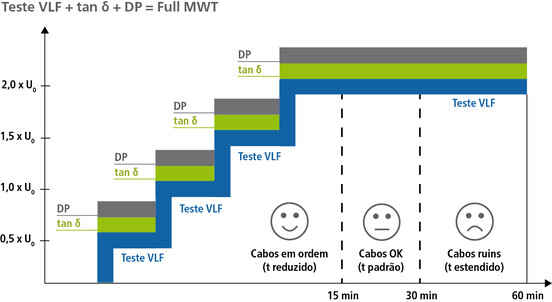

Existe a opção de realizar medições de descarga parcial offline e medição do fator de dissipação (medição TD) em paralelo. Portanto, ambos são realizados em um procedimento de medição, que também pode incluir testes normais de cabos como opção. Este último chamamos de Monitored Withstand Test.

Aqui a tensão de teste e de medição aumenta sucessivamente. Se os resultados de medição indicarem um cabo intacto, o processo pode ser encurtado. Se, contudo, o cabo apresentar um forte envelhecimento ou dano, uma duração de medição prolongada proporciona maior certeza. Portanto, somente é necessário medir e testar conforme apropriado para o estado do cabo.



A vantagem aqui é que o teste de cabo não é realizado, se o diagnóstico já indicar um cabo danificado. Assim, é evitado que cabos resultem em falha através do teste.



Além disso, a avaliação dos resultados de medição economiza tempo. Com base em critérios que os próprios usuários podem influenciar, no relatório primeiramente é diferenciado entre cabos bons, cabos a serem observados e cabos com intenso envelhecimento pelo uso. Se for necessária uma ação urgente, o engenheiro de medição no local poderá ver isso imediatamente no dispositivo de medição ou no início do relatório. Os relatórios de medição se tornam mais específicos à medida que avançam. Os relatórios podem ser facilmente exportados e podem continuar a ser processados na gestão de ativos, para fazer comparações ou determinar tendências.

Portanto, a medição de fator de dissipação e de descarga parcial são ambas relevantes. Por que a medição de fator de dissipação é importante para a avaliação das condições?

Para explicar isso, posso usar novamente a comparação com o médico ou a médica. Se você fizesse apenas uma medição de descarga parcial, isto seria como um check-up com base no pulso e na pressão arterial. Aqui, por exemplo, você não faria uma análise do exame de sangue e eventualmente tiraria conclusões incorretas sobre o estado de saúde da pessoa. O mesmo ocorre quando você mede apenas descargas parciais, o que muitos operadores de rede fazem. Você detecta descargas parciais nas emendas ou assessórios de cabo ou eventuais arborescências elétricas no isolamento plástico, nos quais ocorrem descargas. Isso ajuda a detectar pontos falhos em cabos e acessórios de cabo, que podem resultar em falhas em um futuro próximo. Você acaba sabendo pouco sobre o estado geral da isolação do cabo e a influência da umidade, fato pelo qual a medição de fator de dissipação é importante. A máxima expressividade você obtém quando você interpreta junto os resultados dos dois métodos.

Por que é possível avaliar melhor os resultados das medições de descarga parcial e de fator de dissipação combinadas?

Deixe-me usar um exemplo para ilustrar: quando você, por exemplo, realizar uma medição de descarga parcial e constatar elevadas descargas parciais em uma emenda, você ainda não consegue interpretá-las de forma clara, pois as descargas parciais poderiam ser devido à umidade. A medição de fator de dissipação, por sua vez, fornece informações se os acessórios de cabo estão secos. Somente se você souber que o acessório de cabo está seco, você pode interpretar as descargas parciais nele medidas e – se necessário – encaminhar as medidas apropriadas. Acessórios de cabo com influência de umidade devem ser interpretados de forma diferente do que acessórios de cabo secos.

Por falar em interpretar. Muitos usuários potenciais se incomodam por não existirem valores-limite simples como "bom" e "ruim" no diagnóstico. Por que isso é assim e como vocês ajudam os usuários?

Certamente alguns têm a impressão de que a avaliação é como a leitura da borra de café. Mas, não é assim. O que de fato falta são valores-limite fixos para a medição de descarga parcial e aqueles, que podem ser aplicados em todos os tipos de cabos ou em segmentos mistos. Isso deixa a coisa mais complexa.



Portanto, ajudamos os operadores a interpretarem seus resultados de medição e, se solicitado, podemos desenvolver uma estratégia de avaliação e lógica de avaliação com eles, além de ajudar com as avaliações. A lógica de avaliação é adaptada individualmente e, portanto, pode se diferenciar de rede para rede, e de acordo com as propriedades. Mas para isso também é necessária uma experiência própria. Assim, é possível prestar ajuda inicial baseada em muita experiência prática.

Através de medições de repetição, análises de tendências, a análise de causas em segmentos de cabo com falha e muito mais, desenvolve-se uma experiência no usuário, que ano a ano torna o diagnóstico de cabos mais valioso para a empresa e a lógica de avaliação é reajustada aqui e ali.

A lógica de avaliação deriva planos de ação concretos. Com o home of diagnostics ou com o nosso centro de excelência apoiamos os usuários neste caminho. Relacionamentos de longo prazo com os clientes ajudam a expandir a sua experiência e também expandir a nossa expertise e compartilhá-la com outros clientes. Afinal, foi um relacionamento próximo com o cliente que resultou em uma de nossas soluções de software, que permite aos operadores converterem os valores da medição do fator de dissipação em um índice de envelhecimento e calcular o tempo de vida útil restante, chamado statex®.

O que exatamente faz o software de análise statex® para o cálculo da vida útil?

O software statex® baseia-se em uma lógica de avaliação, que a empresa coreana KEPCO criou para as suas análises da medição de fator de dissipação.



Juntamente com a BAUR, isso resultou no statex®, uma solução que incorpora métodos de cálculo estatístico e muita experiência. Por isso também o nome, ele se compõe de statistics e experience. O software remonta a uma base de dados, na qual estão armazenados valores medidos de mais de 120.000 cabos. Inicialmente estavam armazenados apenas os valores de cabos PEX , porém, atualmente também estão contidos os resultados de diagnóstico de cabos PILC e segmentos mistos.



Por isso, usuários do statex® podem determinar de forma confiável a vida útil restante dos seus cabos, que se refere a toda a base de dados.

E o resultado do statex® é a vida útil restante em anos?

Sim, mas não apenas isso. Por um lado, o software determina a vida útil restante prevista. E este cálculo é validado de forma ainda mais precisa através de medições de repetição posteriores, que se referem ao respectivo envelhecimento de cada cabo individual. Por outro lado, o statex® fornece recomendações sobre quando uma repetição da medição de fator de dissipação faz sentido ou se medidas de modernização devem ser planejadas a médio ou curto prazo. Assim, usuários não precisam realizar diagnósticos em intervalos fixos, mas os planejam em função do estado. Cabos bons são medidos novamente após um período de tempo maior do que aqueles que estão no fim de sua vida útil. Um planejamento de diagnóstico com base nas necessidades, normalmente libera capacidades de trabalho de forma que possam ser diagnosticados mais cabos na rede. Isso, por sua vez, aumenta a economia e a confiabilidade.

Senhor Neier, para concluir, se eu puder pedir um conselho para aqueles que ainda desejam ingressar no diagnóstico de cabos.

Claro. Aconselho aos iniciantes a fazerem uso da nossa consultoria e acompanhamento, para que se beneficiem dos atualmente trinta anos de experiência na área do diagnóstico de cabos VLF. Com uma lógica de avaliação podem ser derivadas ações claras desde o início. Novos clientes podem contar com nossa vasta experiência e obter valor agregado desde o início. Isso evita maus investimentos e ajuda a implementar uma estratégia de diagnóstico direcionada. O tempo investido vale a pena: por fim, os usuários do diagnóstico de cabos podem economizar quantias significativas, sem colocar em risco a segurança contra falhas da rede – e a gestão de ativos tem a base para o planejamento de manutenção de rede.
