statex®
Software BAUR para la estimación de la vida útil de los cables desarrollado por KEPCO
(desarrollado por KEPCO)
Determinar la vida útil residual de los tendidos de cable
Explotar los cables de media tensión el mayor tiempo posible sin poner en riesgo la seguridad del suministro, ese es el objetivo de cualquier gestor de activos. Y BAUR ofrece la manera de alcanzarlo: El nuevo software de análisis statex® evalúa los datos de medición del factor de disipación (medición de tan δ) y hace un cálculo estadístico de la vida útil residual de los cables mediante un algoritmo patentado. Más exacto y claro que nunca.
statex®: la innovación de BAUR
-
Ahorro potencial considerable gracias al aprovechamiento máximo de los cables de media tensión
-
La planificación más exacta de las inversiones año tras año
-
Mediciones adaptadas a su objetivo: visión global del estado de toda la red de cables
... ¡y todo ello con una seguridad de suministro mayor!
Resumen de las ventajas que le ofrece el software statex®
El estado de la red de cables de un vistazo
Planificación específica de las inversiones
Reducción de los costes
Acumulación de experiencia
Contribución a la sostenibilidad
statex® como elemento clave del diagnóstico de cables
La electricidad es una parte esencial de nuestra vida diaria. Precisamente por eso, es tan importante mantener la infraestructura eléctrica en buen estado y garantizar la seguridad del suministro. Y para estos fines, el diagnóstico de cables resulta indispensable. BAUR integra en un solo producto las herramientas de diagnóstico de cables más modernas y precisas.
En el vídeo del producto podrá ver qué tareas realiza el software statex®.
El software de análisis statex® sirve para determinar en detalle el grado de envejecimiento, la velocidad de envejecimiento y la vida útil residual estadística de un tendido de cable tomando como base el diagnóstico del factor de disipación con tensión VLF-truesinus® (Very Low Frequency). Evaluación del estado del cable basada en la experiencia y estimación estadística de la vida útil residual
Además de los parámetros de evaluación convencionales conformes con la norma IEEE 400.2 (SDTD, MTD y ΔTD), statex® tiene en cuenta un nuevo parámetro llamado TD-Skirt, que indica la estabilidad del factor de disipación (TD) a lo largo del tiempo. Ello permite calcular el índice de envejecimiento R y la velocidad de envejecimiento VR del tendido de cable. También es posible formular una recomendación exacta sobre cuándo se debe realizar una medición posterior o cuándo es necesario efectuar trabajos en el tendido del cable. En el cálculo se incluyen, además, el límite operativo económico del cable y un margen de seguridad propio de la empresa, lo cual permite determinar el momento óptimo a partir del cual el cable se debe cambiar.
Gracias a la consideración de directrices empresariales individuales y a la visualización, en una matriz tridimensional, de correlaciones complejas entre los distintos parámetros de evaluación, statex® ofrece una nueva y revolucionaria posibilidad de gestionar activos de manera rentable y segura para la empresa.
El software statex® explicado en imágenes

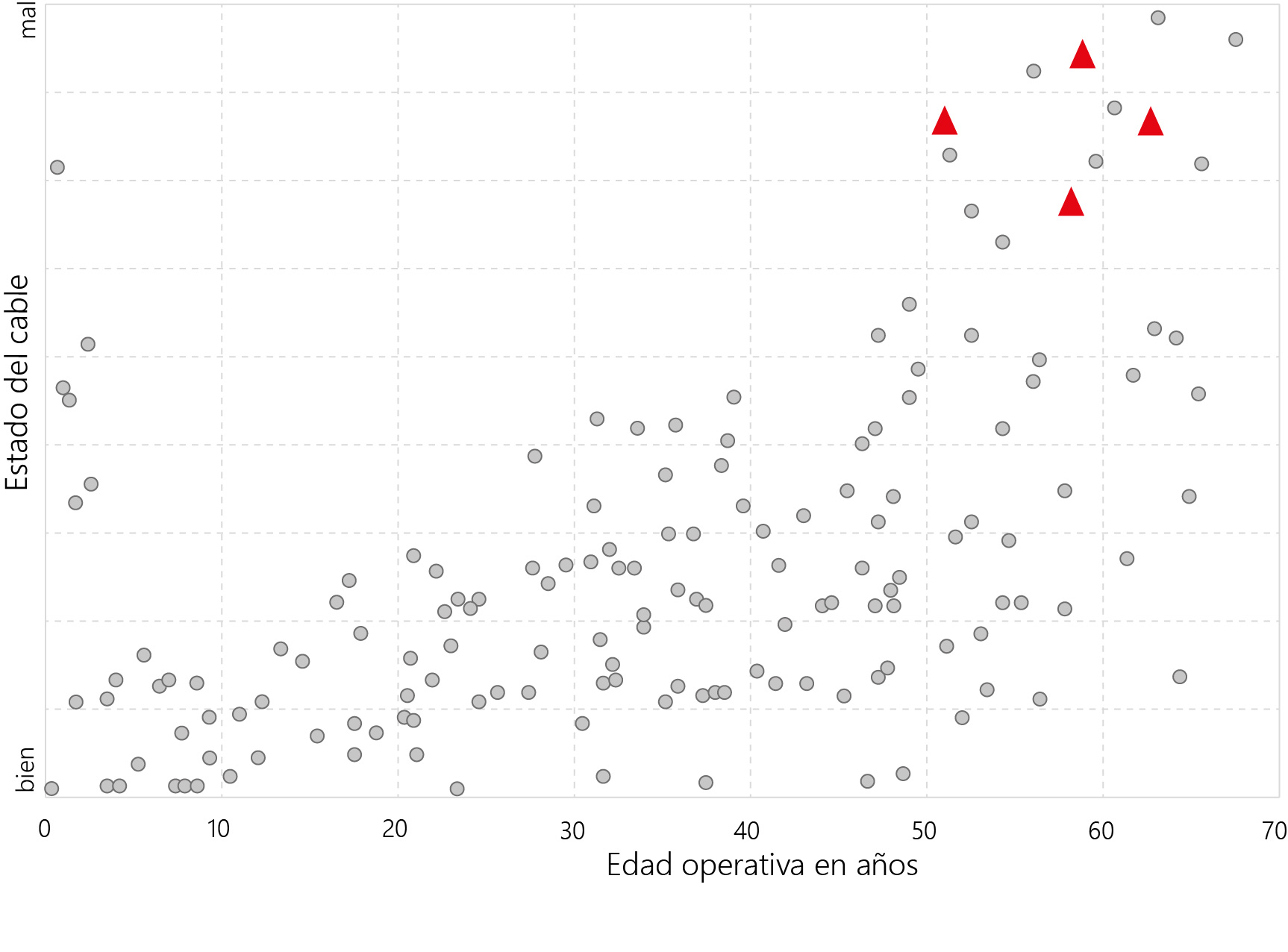

Imagen 1:
Red de cables con tendidos de cable individuales mostrados según su edad operativa y su estado real
El estado del cable depende de distintos factores: vida útil, estructura mecánica y eléctrica, carga eléctrica, esfuerzo mecánico, humedad, etc.
¡No existe relación directa entre el periodo de servicio y el envejecimiento!

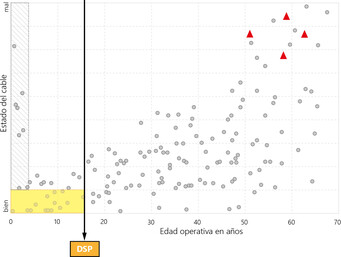

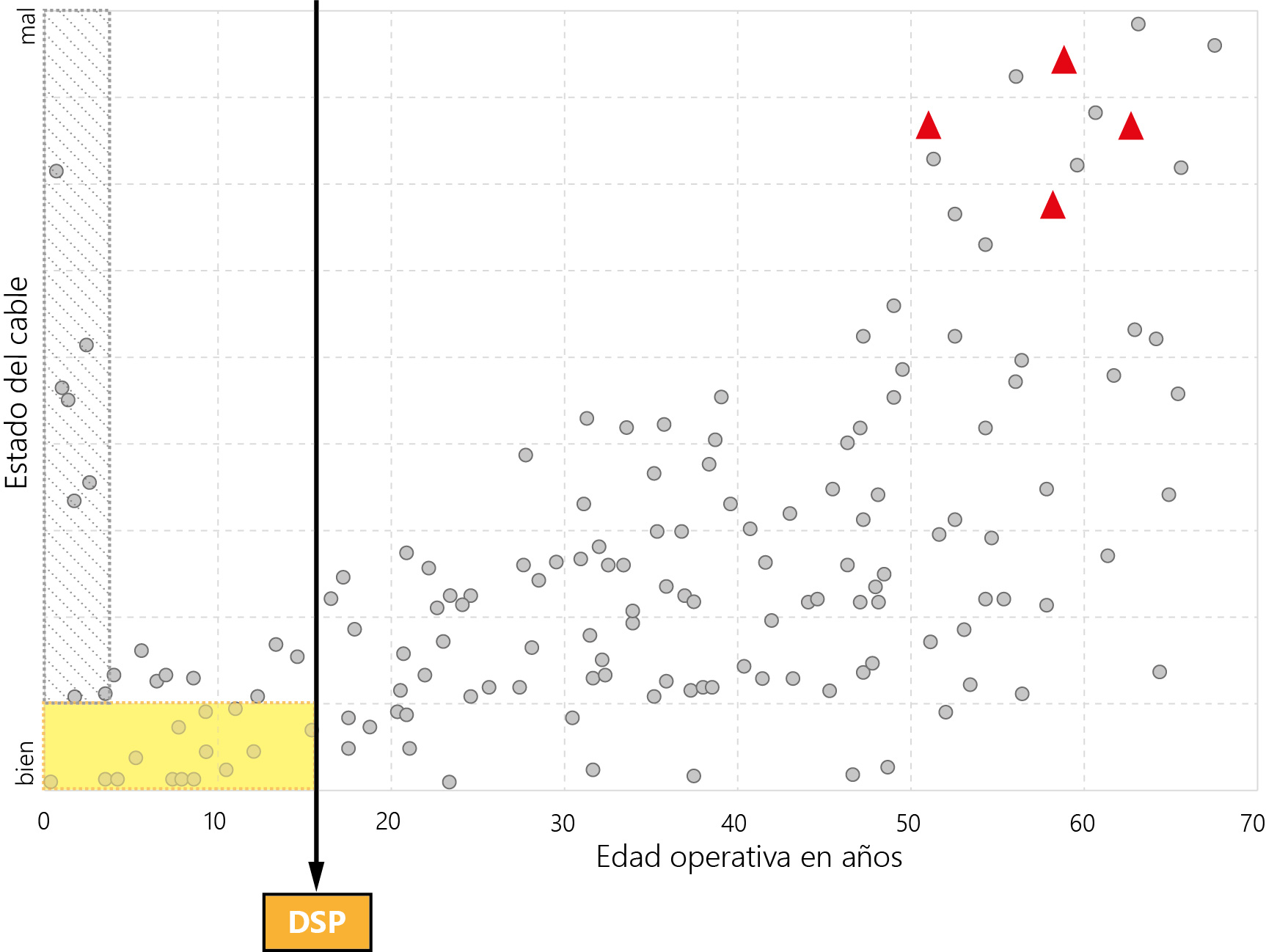

Imagen 2:
DSP Degradation Starting Point (Punto de Inicio de la Degradación)
Durante la primera fase, el cable prácticamente no envejece. Las averías tempranas suelen deberse a errores de montaje o a una mala calidad del cable. Se pueden evitar mediante un ensayo de puesta en servicio acompañado de mediciones DP y TD (software BAUR 4)
El DSP representa el inicio estadístico del envejecimiento de un cable.

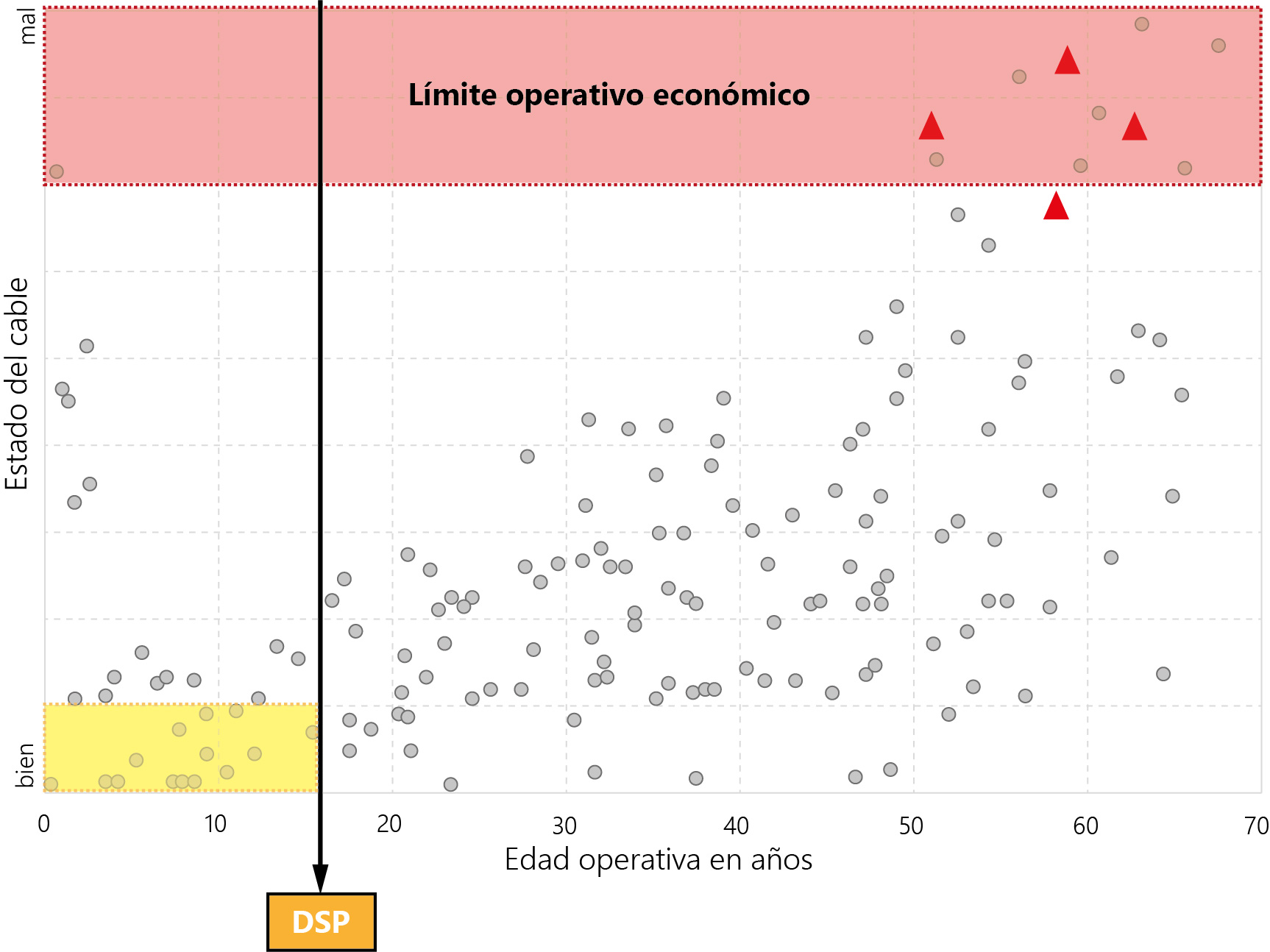

Imagen 3:
Límite operativo económico
El límite operativo económico representa la zona en la que el cable tiene más probabilidad de fallar. Se basa en los resultados del análisis de 15.000 tendidos medidos con los mismos tipos de cables.
El software statex® explicado en imágenes

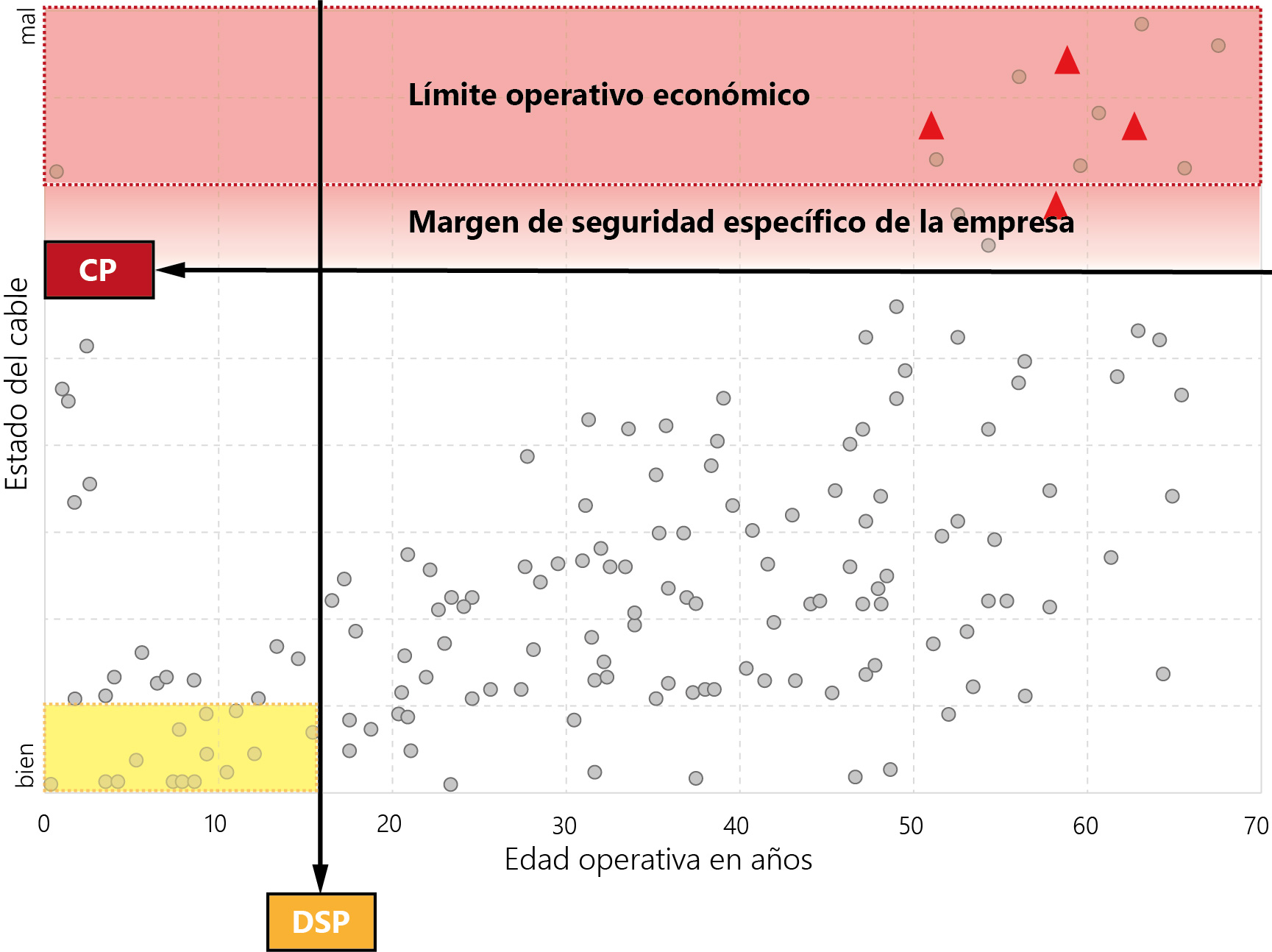

Imagen 4:
CP Critical Point (Punto Crítico)
Cada empresa, de acuerdo con sus propios planteamientos, puede añadir al límite operativo económico su propio margen de seguridad específico. Agrupando estos dos rangos, se puede determinar el punto crítico (CP). Este representa el límite del estado del cable a partir del cual el cable se debe sustituir.

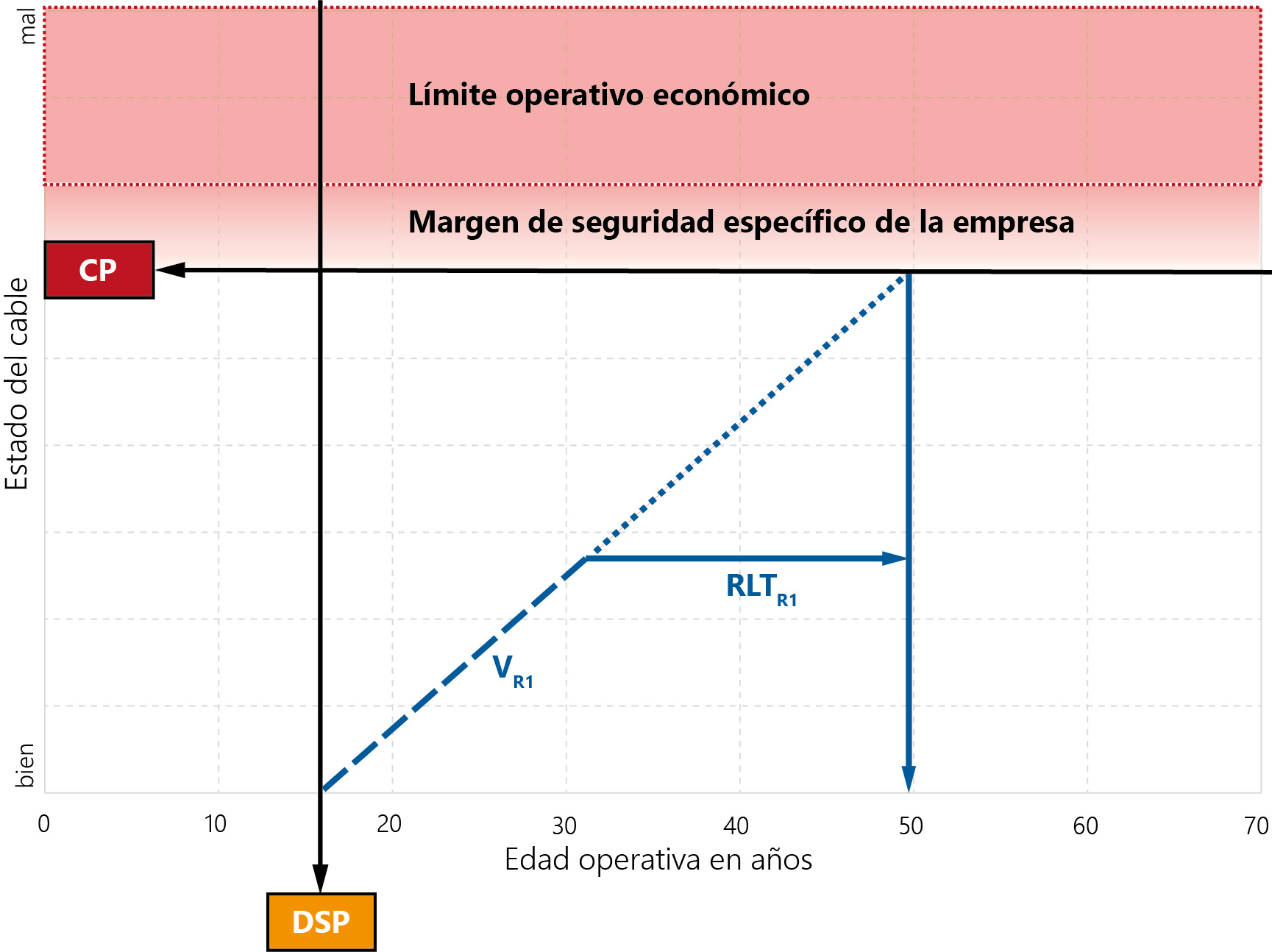

Imagen 5:
Velocidad de envejecimiento
La velocidad de envejecimiento se calcula a partir del DSP y de la primera medición TD. Después de la primera medición TD, ya es posible determinar la vida útil residual estadística.
Imagen 6:
Vida útil residual estadística
Teniendo en cuenta los resultados de otras mediciones TD, el resultado de la vida útil residual estadística se puede ajustar de manera continua a los factores de influencia actuales. De ese modo, la vida útil residual entre 2 mediciones puede prolongarse varios años.
Además, el software indica una fecha recomendada para la siguiente medición.
Mediciones de diagnóstico y análisis estadístico
Predecir fiablemente la vida útil residual de los cables de media tensión
Con un flujo de trabajo continuo a partir del diagnóstico de cables mediante la evaluación, Baur GmbH ofrece a los gestores de activos una solución que les permite diagnosticar el estado de los cables de media tensión. Ahora, esta posibilidad se complementa con la estimación estadística de la vida útil del cable. Conocer el periodo de uso remanente permite planificar con más exactitud las inversiones en sustituciones y, a menudo, posponerlas algunos años.

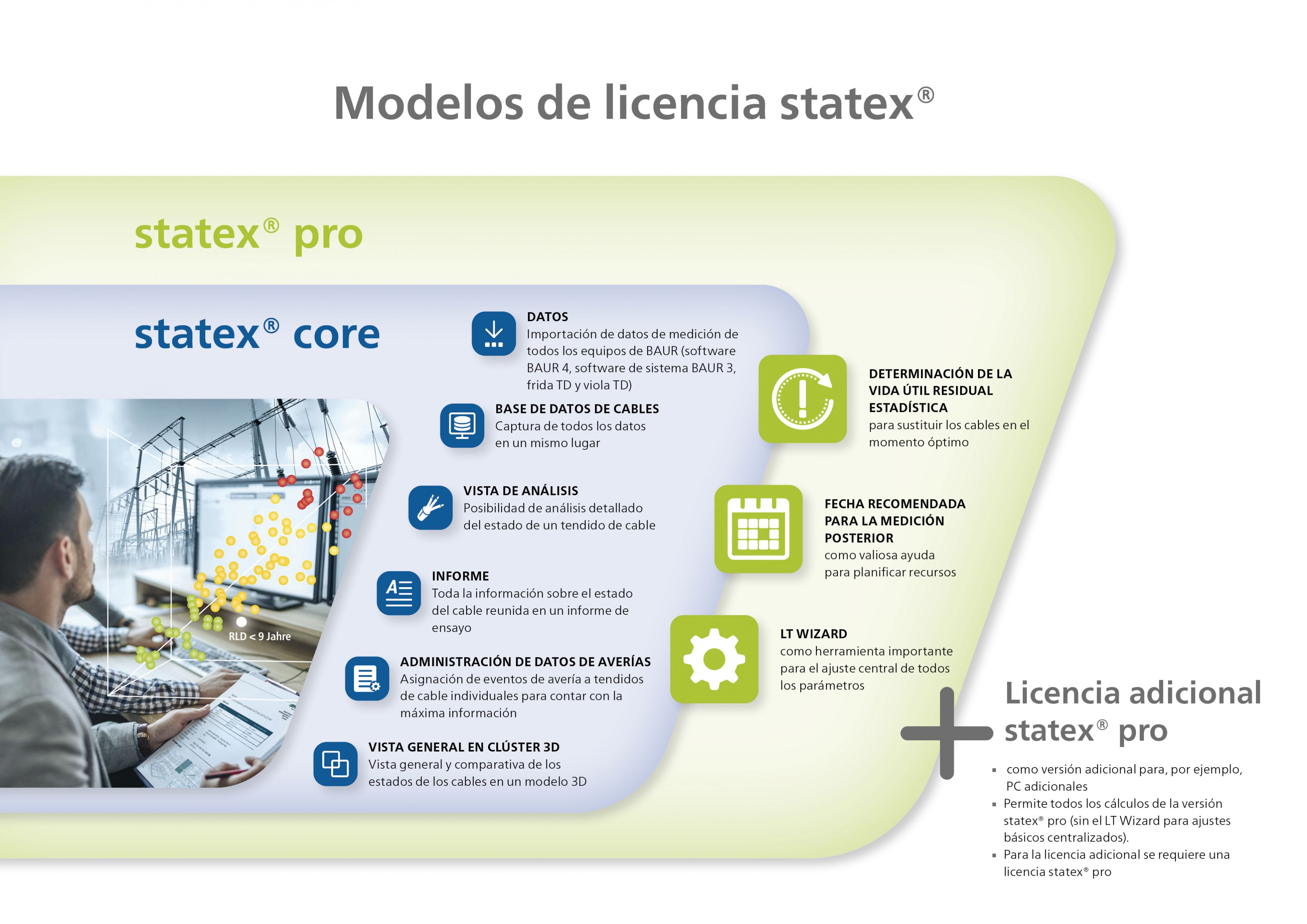

statex® Resumen de las licencias de software
Los paquetes de software statex® le ofrecen la posibilidad de elegir exactamente la versión adecuada a sus necesidades para que pueda aprovecharla al máximo en su trabajo diario. Mientras que la versión "core" es la manera óptima de iniciarse en el producto, la versión "pro" contiene el paquete con el mayor repertorio de funciones del software. La licencia adicional permite utilizar la licencia "pro" en varios PC para así disponer de la máxima información.
Información completa sobre el software statex®
Vídeo
statex® explicado de manera rápida y fácil
En este vídeo de producto de 2 minutos de duración, obtendrá más información sobre los ámbitos de uso y el modo de funcionamiento de statex®..
Vídeo
statex® como elemento clave del diagnóstico de cables
BAUR ofrece a los operadores de redes de media tensión todas las herramientas —desde la tecnología de medición hasta el software de análisis— para que puedan tomar decisiones óptimas al enfrentarse a la disyuntiva entre la disponibilidad y la rentabilidad de sus redes.

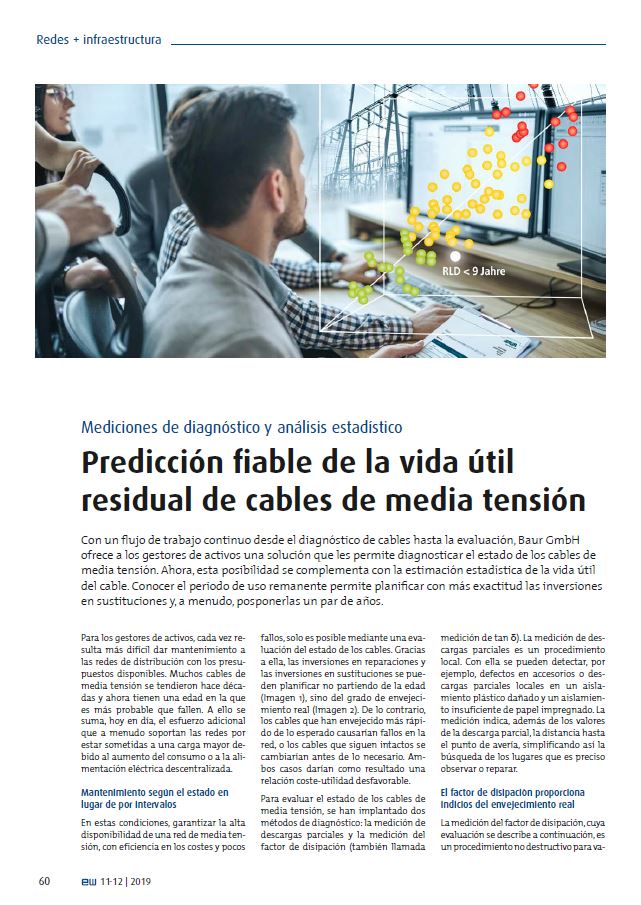

Artículo especializado
Predecir fiablemente la vida útil residual de los cables de media tensión
Con un flujo de trabajo continuo a partir del diagnóstico de cables mediante la evaluación, Baur GmbH ofrece a los gestores de activos una solución que les permite diagnosticar el estado de los cables de media tensión. Ahora, esta posibilidad se complementa con la estimación estadística de la vida útil del cable. Conocer el periodo de uso remanente permite planificar con más exactitud las inversiones en sustituciones y, a menudo, posponerlas algunos años.
Artículo de EW, edición de 11-12 2019

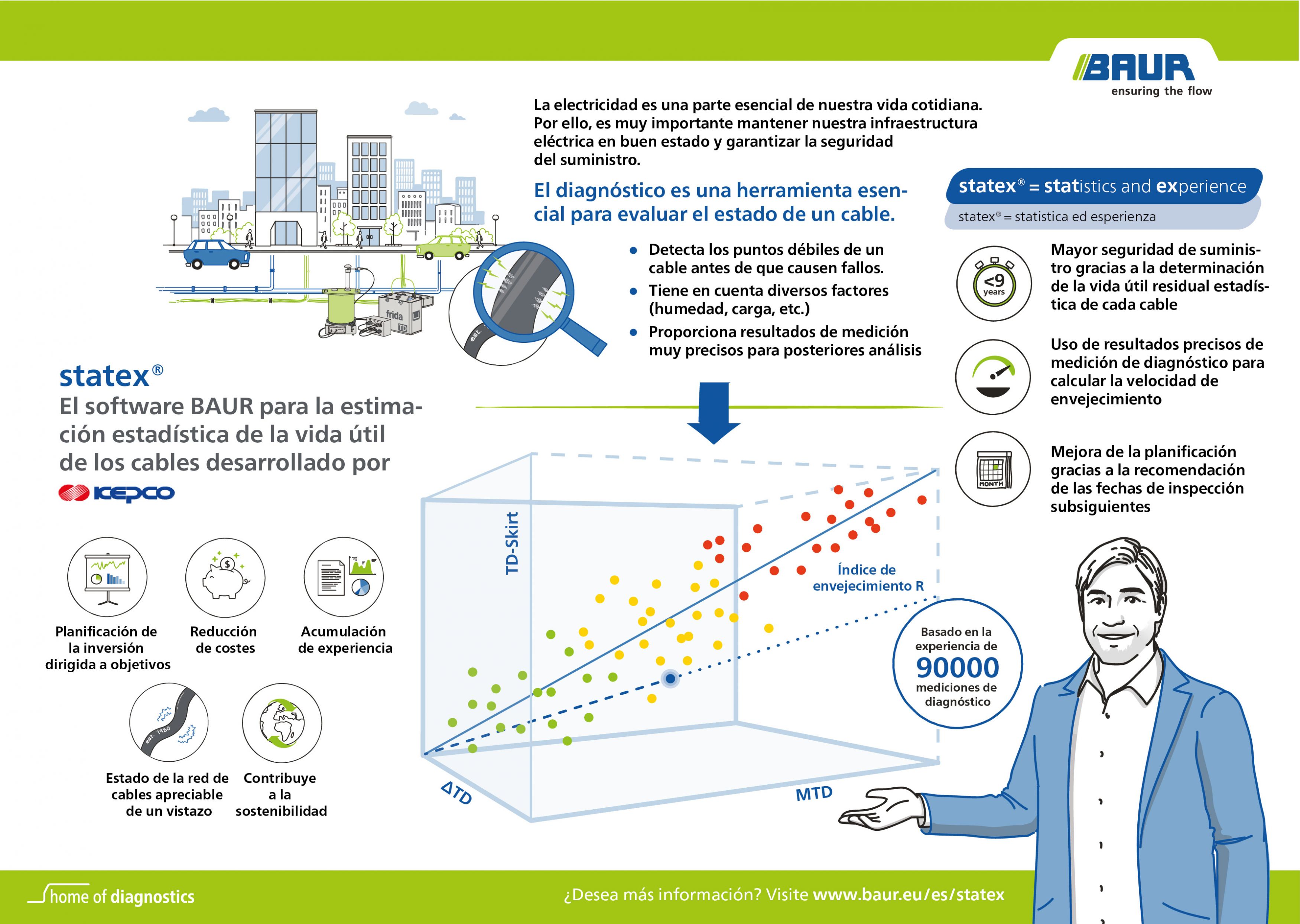

Gráfico informativo
Visión general de statex®
Resumen gráfico de las funciones más importantes del software statex®, sus ámbitos de uso y sus posibilidades.
Folleto
Ensayo y diagnóstico de cables
Con BAUR "home of diagnostics" cada técnico de medición y cada gestor de activos puede planificar sus reparaciones y optimizar costes con más seguridad y previsión que nunca. En el folleto encontrará los factores que intervienen en este contexto e información detallada sobre el ensayo y diagnóstico de cables.
