statex®
Software BAUR per la previsione statistica della durata dei cavi sviluppato da KEPCO
(sviluppato da KEPCO)
Determinazione della durata di vita residua di tratte di cavi
Utilizzare cavi a media tensione il più a lungo possibile, senza pregiudicare la sicurezza di alimentazione: questo è l’obiettivo di ogni gestore. BAUR ha la soluzione: Il nuovo software di analisi statex® elabora i dati della misura del fattore di dissipazione (misura tan δ) e calcola la durata di vita residua statistica dei cavi mediante un algoritmo brevettato, in modo esatto e chiaro come mai prima d’ora.
statex®: l’innovazione firmata BAUR
-
Elevato potenziale di risparmio grazie al massimo sfruttamento dei cavi a media tensione
-
Pianificazione estremamente precisa degli investimenti anno per anno
-
Misure mirate - Panoramica dello stato dell’intera rete di cavi
... il tutto con una sicurezza dell’approvvigionamento notevolmente maggiore!
I vantaggi offerti dal software statex® in sintesi
Lo stato della rete di cavi a portata di mano
Pianificazione mirata degli investimenti
Riduzione dei costi
Acquisizione di esperienza
Contributo alla sostenibilità
statex® come componente importante della diagnostica dei cavi
L’elettricità è una componente essenziale della nostra vita di tutti i giorni. Proprio per questo è importante mantenere l’infrastruttura elettrica in buono stato e garantire la sicurezza dell’approvvigionamento. Questo processo non può prescindere dalla diagnostica dei cavi. BAUR riunisce sotto un unico tetto strumenti per la diagnostica dei cavi di ultima generazione ed estremamente precisi.
Per scoprire quale compito svolge il software statex®, date un’occhiata al video del prodotto.
Il software di analisi statex® serve per determinare in modo dettagliato lo stato di invecchiamento, la velocità di invecchiamento e la durata di vita residua statistica di una tratta di cavo sulla base della diagnostica del fattore di dissipazione con tensione VLF-truesinus® (Very Low Frequency). Valutazione dello stato del cavo basata sull’esperienza e previsione della durata di vita residua statistica
statex® tiene conto, oltre che di parametri di valutazione tradizionali secondo la norma IEEE 400.2 (SDTD, MTD e ΔTD), anche del nuovo parametro TD-Skirt, che indica la stabilità del fattore di dissipazione (TD) nel tempo. Questo consente di calcolare l’indice di invecchiamento R e la velocità di invecchiamento VR della tratta del cavo. Inoltre è in grado di fornire una raccomandazione precisa, su quando sia necessario eseguire una nuova misurazione o se sono necessari interventi sulla tratta del cavo. Nel calcolo vengono considerati anche il limite di esercizio economico del cavo e un margine di sicurezza proprio dell’azienda, che consentono di determinare il momento ottimale a partire dal quale è necessario sostituire il cavo.
Tenendo conto di direttive aziendali individuali e attraverso la visualizzazione di correlazioni complesse tra i diversi parametri di valutazione in una matrice tridimensionale, statex® offre una nuova possibilità pionieristica per una gestione delle risorse aziendali economica e sicura.
Il software statex® illustrato mediante figure

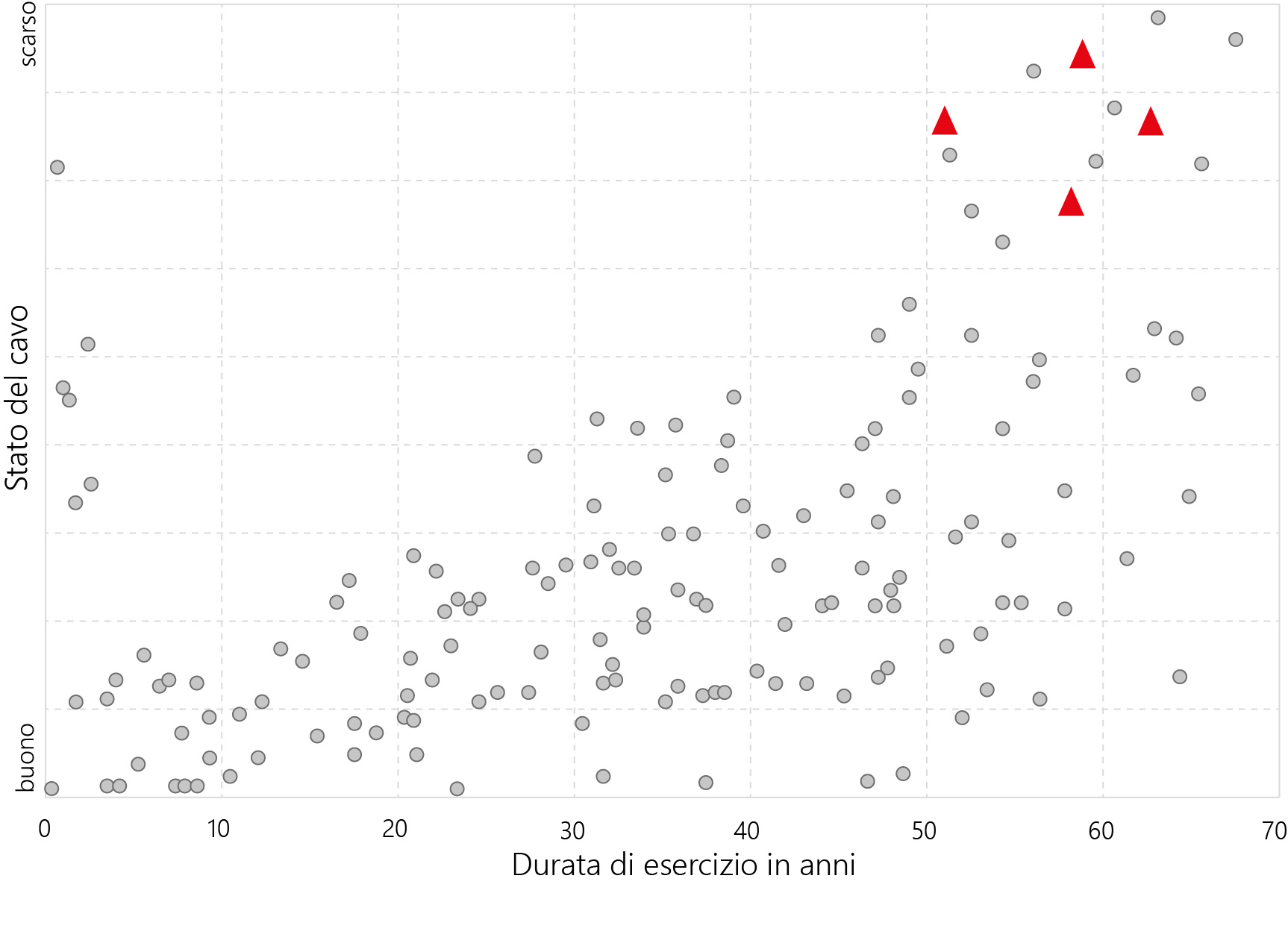

Figura 1:
Rete di cavi con singole tratte di cavo rappresentate in base agli anni di esercizio e allo stato effettivo
Lo stato del cavo dipende da diversi fattori, quali la durata, la struttura meccanica ed elettrica, il carico elettrico, le sollecitazioni meccaniche, l’umidità ecc.
Non esiste alcun nesso diretto tra durata di esercizio e invecchiamento!

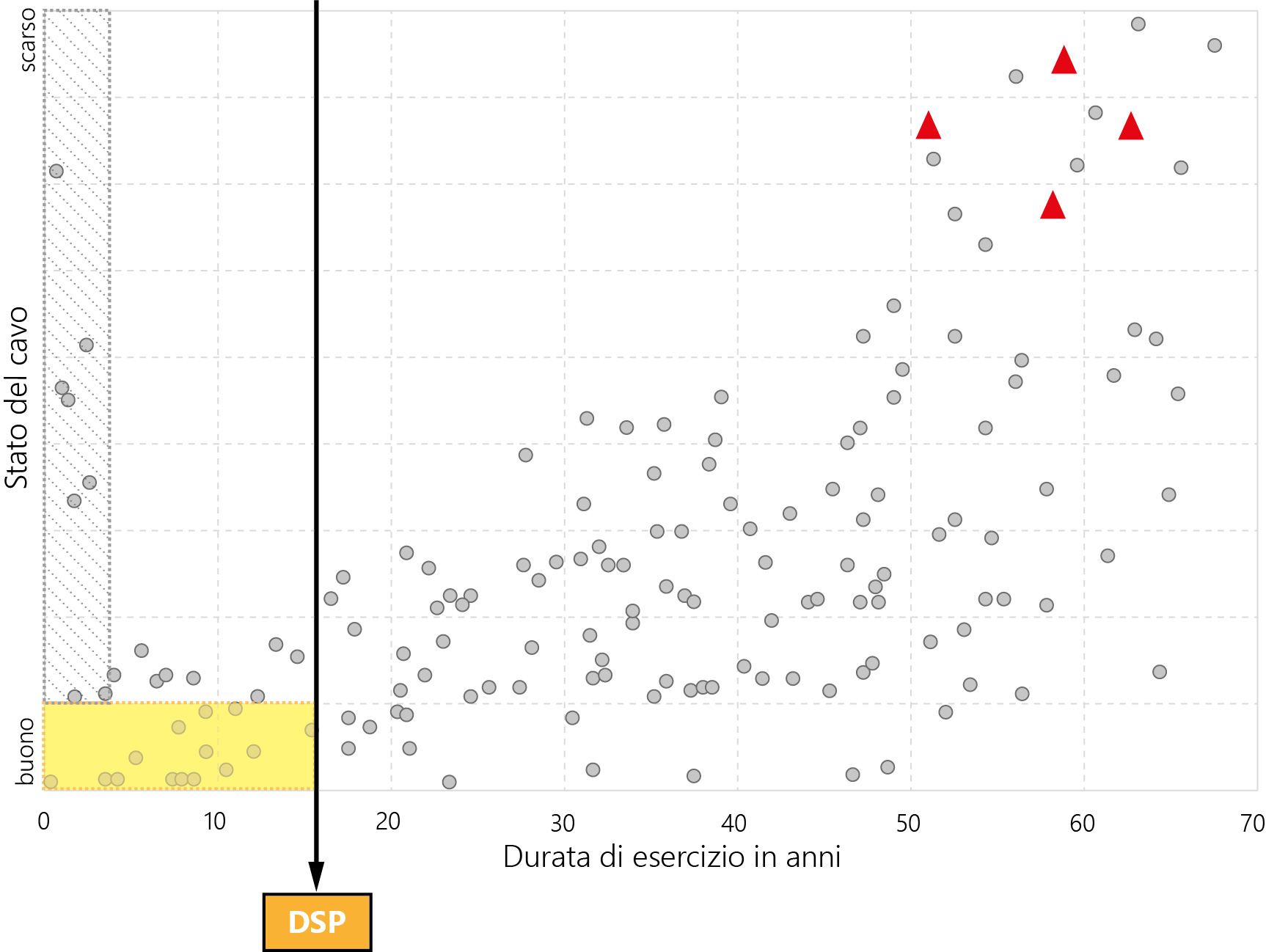

Figura 2:
Inizio statistico dell’invecchiamento (DSP, Degradation Starting Point)
Durante la prima fase, il cavo non subisce sostanzialmente alcun invecchiamento. I primi guasti si verificano prevalentemente a causa di errori di montaggio e della scarsa qualità del cavo. Questo può essere evitato mediante una prova della messa in servizio con misura guidata delle scariche parziali e del fattore di dissipazione (software 4 BAUR)
Il DSP indica l’inizio dell’invecchiamento statistico di un cavo.

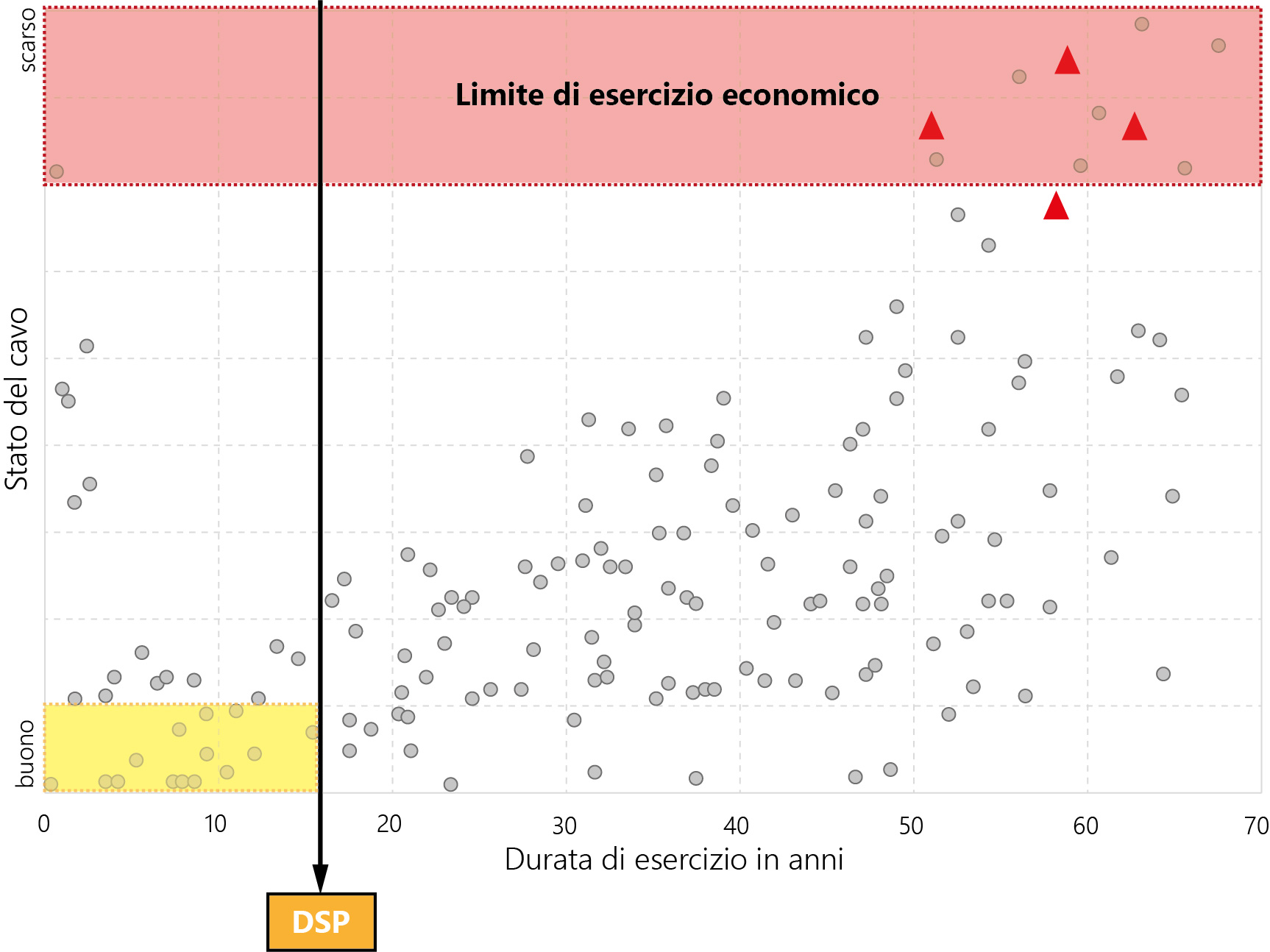

Figura 3:
Limite di esercizio economico
Il limite di esercizio economico rappresenta l’intervallo con un’elevata probabilità di guasto del cavo. Questo si basa sui risultati di analisi condotte su 15.000 tratte di cavi misurate con cavi dello stesso tipo.
Il software statex® illustrato mediante figure

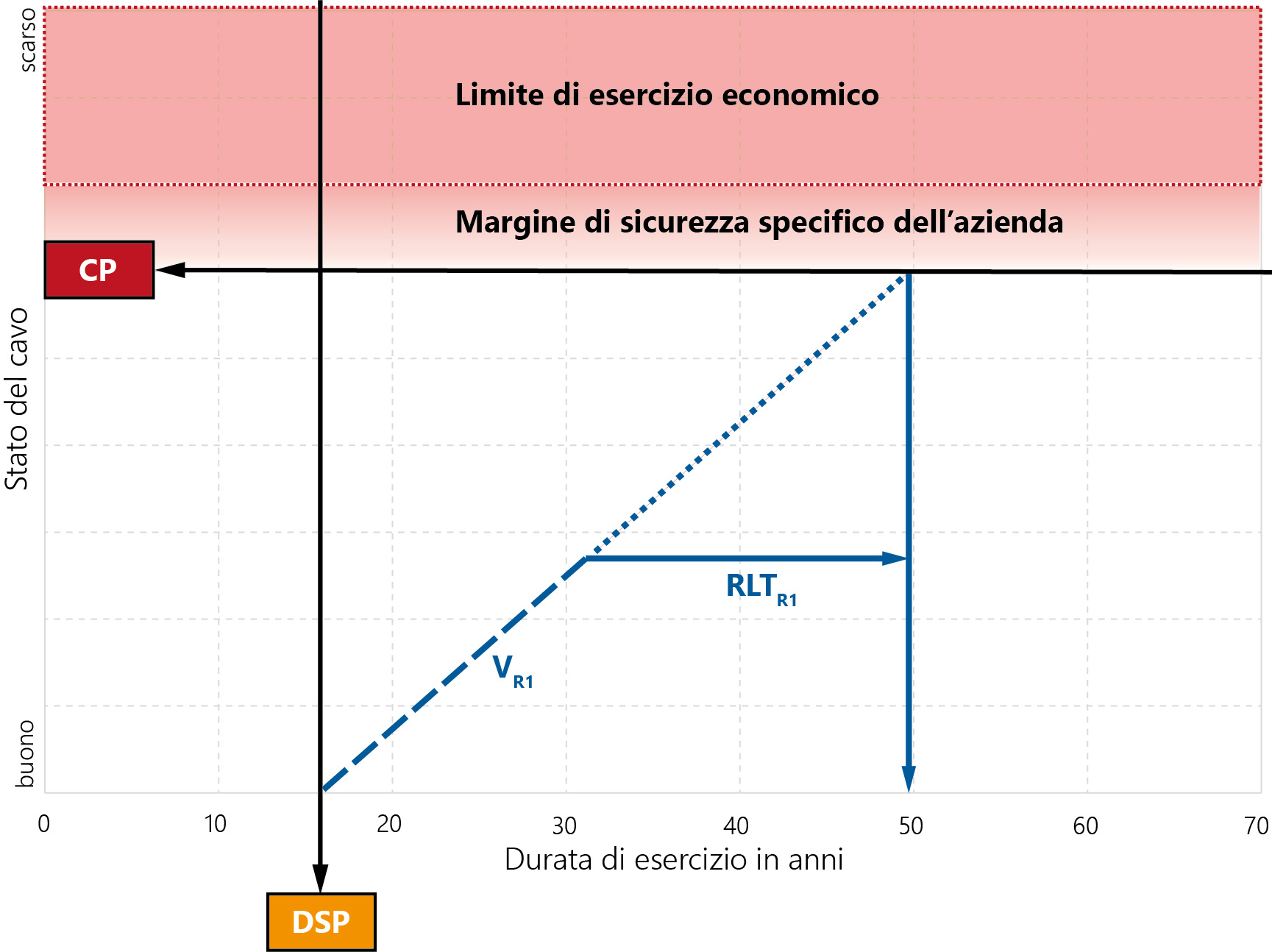

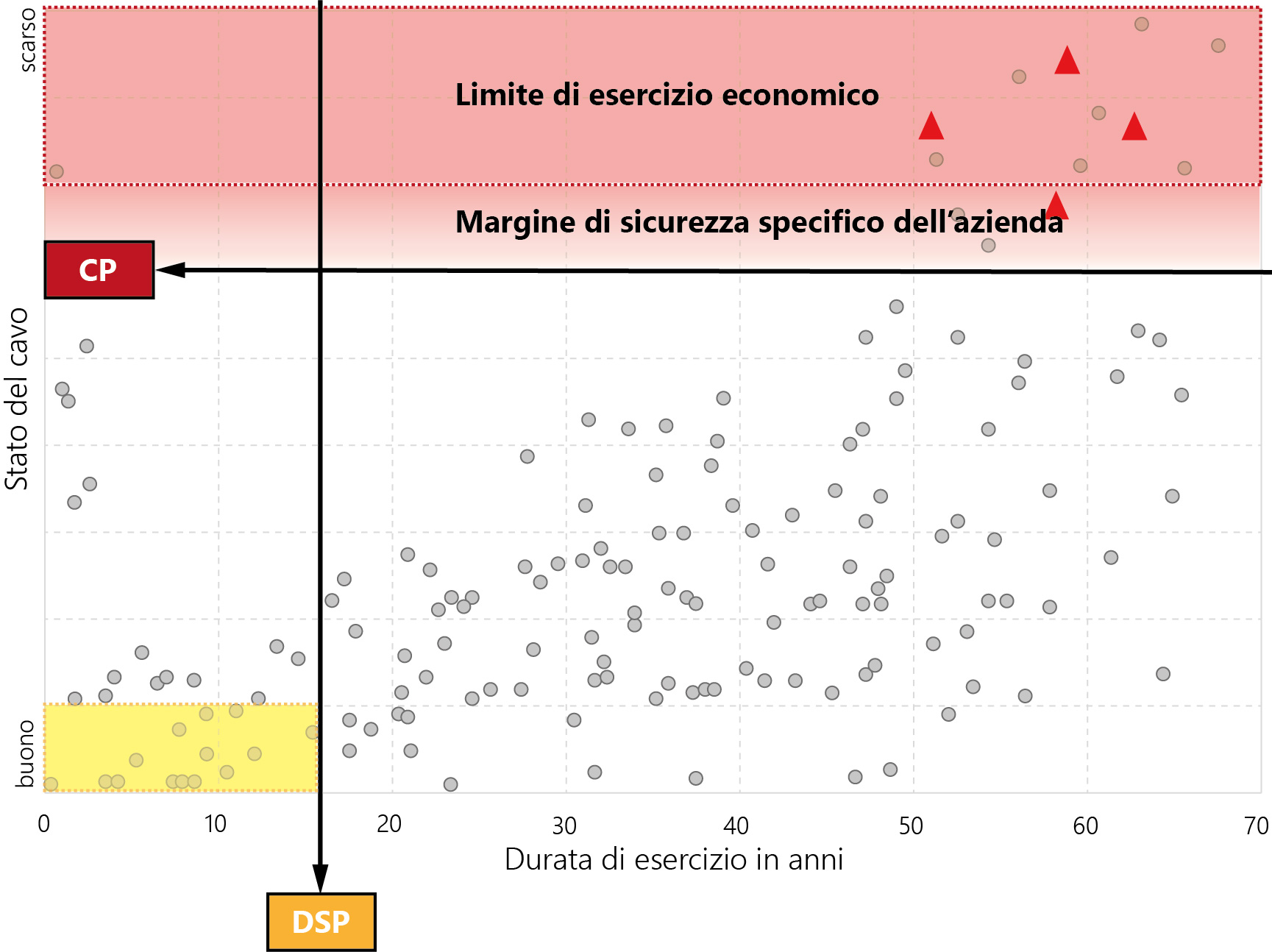

Figura 4:
Punto critico (CP, Critical Point)
Al limite di esercizio economico, ogni azienda, in base alla propria filosofia, può aggiungere un margine di sicurezza specifico dell’azienda. Unendo questi due intervalli si ottiene il punto critico (CP). Questo rappresenta il limite dello stato del cavo, a partire dal quale un cavo deve essere sostituito.
Figura 5:
Velocità di invecchiamento
La velocità di invecchiamento si calcola dal DSP e dalla prima misura del fattore di dissipazione. Già dopo la prima misura del fattore di dissipazione è possibile rilevare la durata di vita residua statistica.

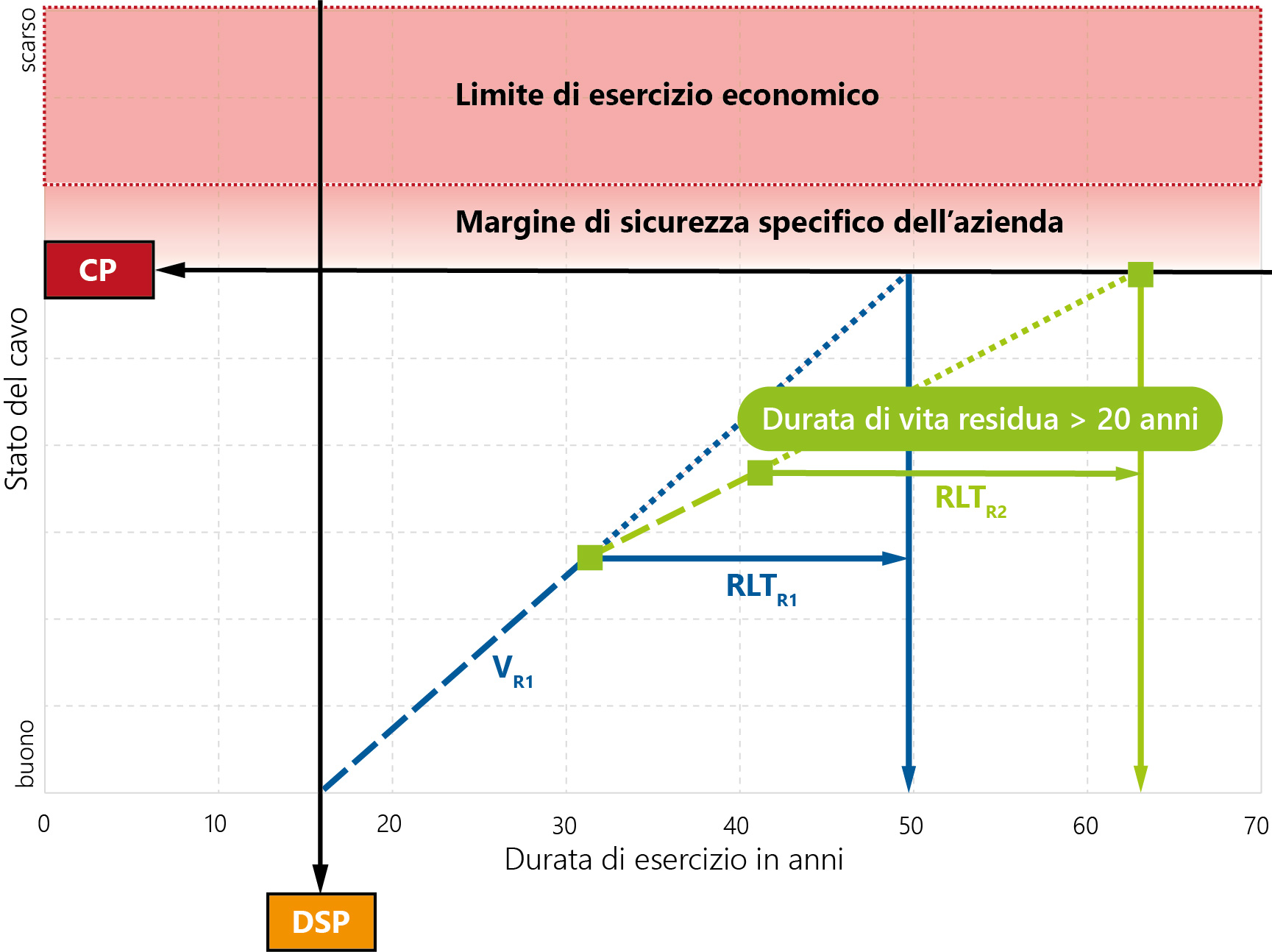

Figura 6:
Durata di vita residua statistica
Tenendo conto dei risultati di altre misure del fattore di dissipazione, è sempre possibile adattare il risultato della durata di vita residua statistica agli influssi attuali. In questo modo la durata di vita residua tra 2 misure può allungarsi di diversi anni.
Inoltre il software indica una data consigliata per la misura successiva .
Misure di diagnostica e analisi statistica
Previsioni affidabili della durata di vita residua di cavi a media tensione
Con un workflow continuo dalla diagnostica dei cavi fino alla valutazione, Baur GmbH offre ai gestori una soluzione, che consente di diagnosticare lo stato dei cavi a media tensione. A questo si aggiunge ora la previsione statistica della durata di vita dei cavi. Conoscere il tempo di utilizzo residuo consente di pianificare gli investimenti in sostituzioni in modo più preciso e spesso di rimandarli di qualche anno.

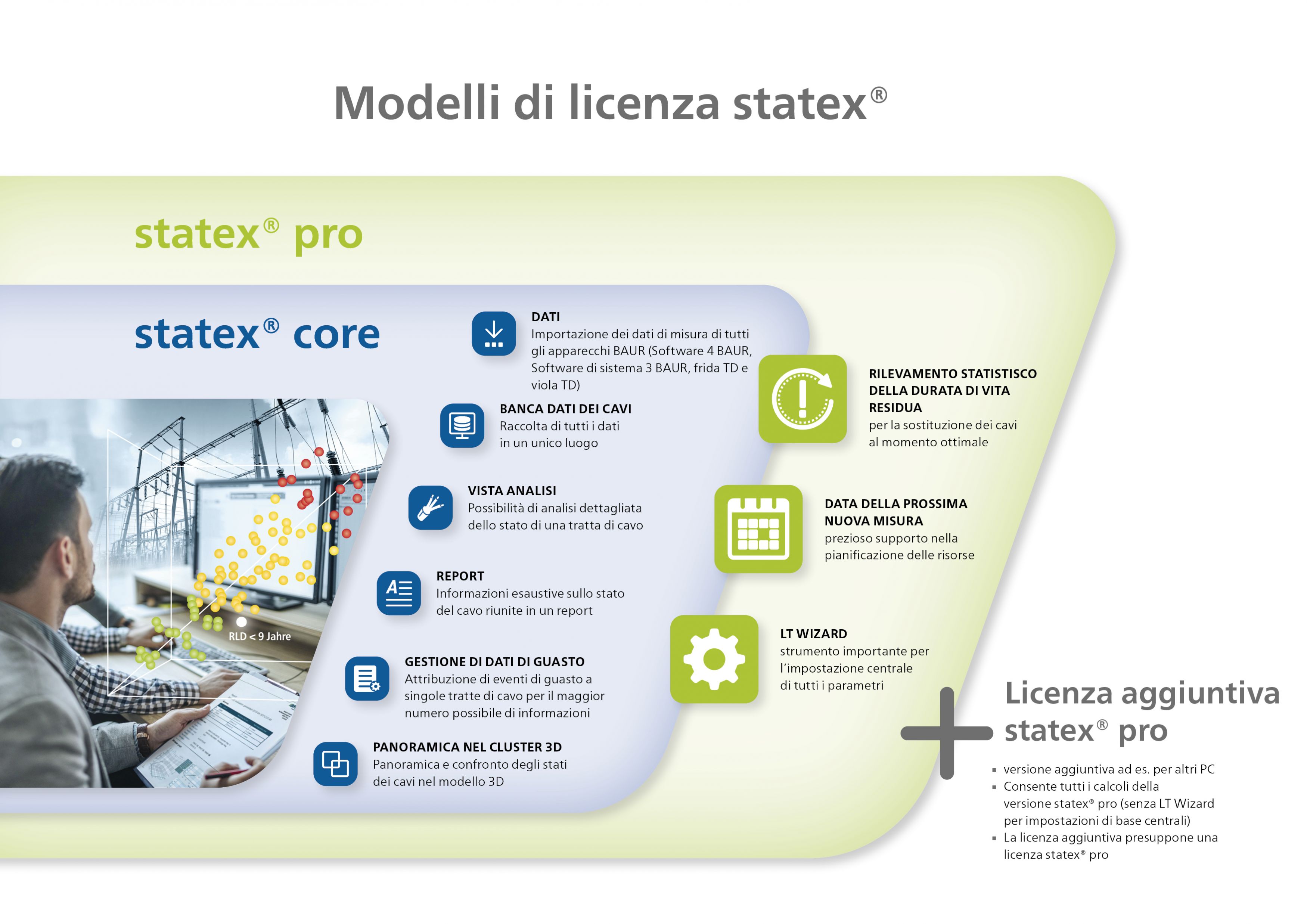

Panoramica delle licenze del software statex®
I pacchetti software statex® offrono la possibilità di scegliere esattamente la versione adatta per le proprie esigenze, per ricavarne i massimi benefici nel quotidiano. Mentre la versione core offre un’introduzione ottimale alla tematica, la versione pro rappresenta il pacchetto con le maggiori funzionalità e caratteristiche software. La licenza aggiuntiva consente di utilizzare la licenza pro su più PC, per il massimo volume di informazioni.
Informazioni esaustive sul software statex®
Video
statex® illustrato in modo rapido e semplice
Scoprite di più sugli ambiti d’impiego e sul funzionamento di statex® in questo video della durata di 2 minuti.
Video
statex® come componente importante della diagnostica dei cavi
BAUR offre ai gestori di reti di media tensione tutti gli strumenti necessari: dalla tecnologia di misura al software di analisi, per poter decidere correttamente tra “disponibilità di rete” ed “efficienza dei costi”.

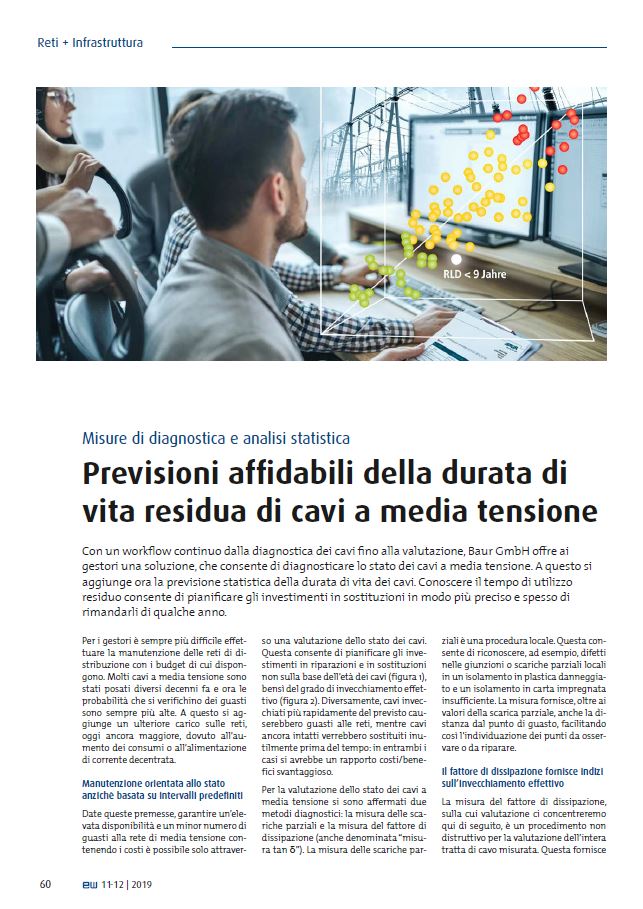

Articolo di stampa
Previsioni affidabili della durata di vita residua di cavi a media tensione
Con un workflow continuo dalla diagnostica dei cavi fino alla valutazione, Baur GmbH offre ai gestori una soluzione che consente di diagnosticare lo stato dei cavi a media tensione. A questo si aggiunge ora la previsione statistica della durata di vita dei cavi. Conoscere il tempo di utilizzo residuo consente di pianificare gli investimenti in sostituzioni in modo più preciso e spesso di rimandarli di qualche anno.
Articolo EW, numero 11-12 2019

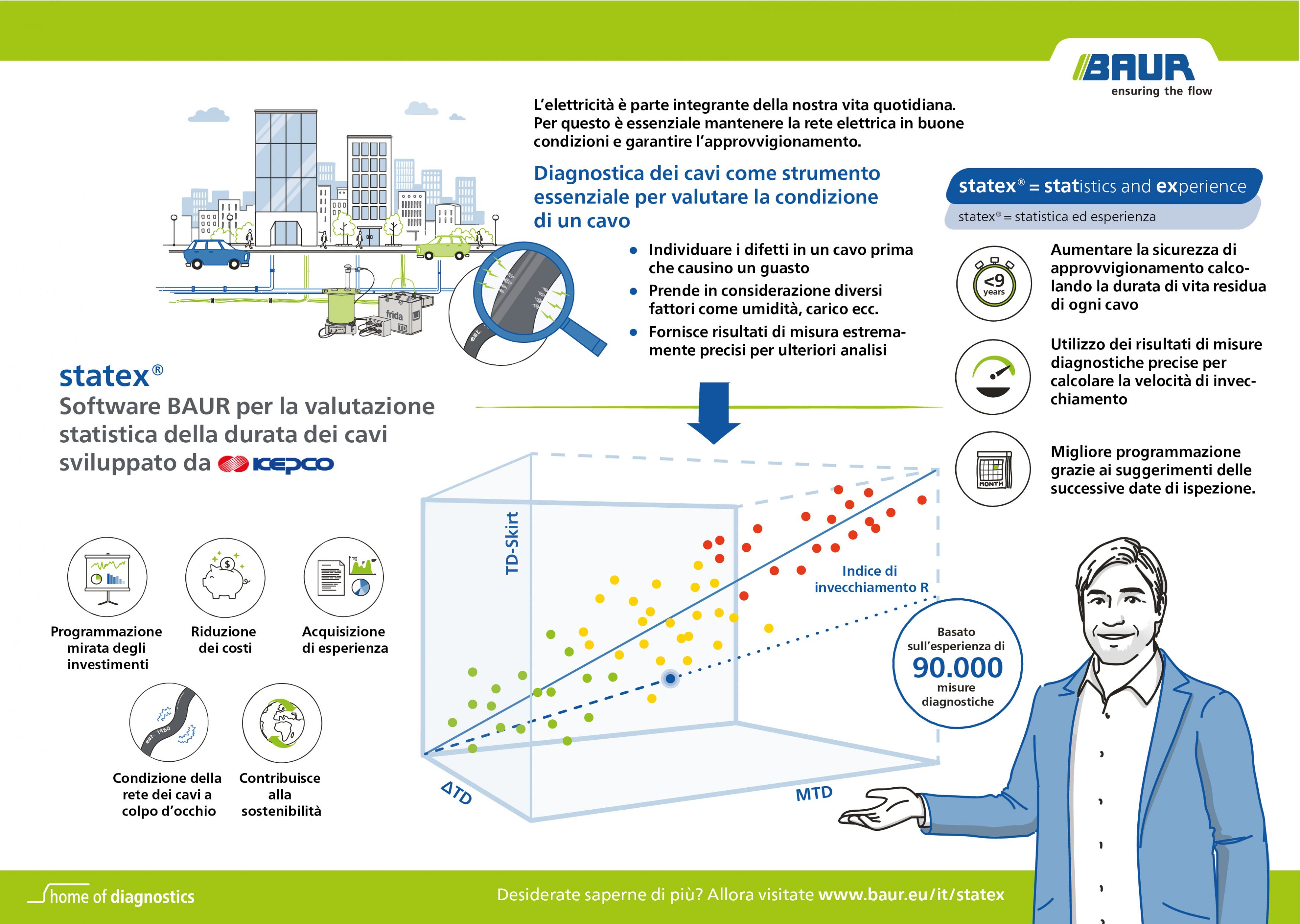

Grafica informativa
Uno sguardo a statex®
Le funzioni più importanti del software statex® e il relativo campo d’impiego e potenziale riassunti in una grafica riepilogativa.
Brochure
Prova e diagnostica dei cavi
Nella “home of diagnostics“ BAUR, ogni tecnico di misura e gestore può sentirsi sicuro come mai prima d’ora nell’attuare l’obiettivo di pianificare le riparazioni in modo preventivo e ottimizzando i costi. Nella brochure troverete una descrizione dei fattori che qui si intrecciano e informazioni dettagliate sul tema della prova e diagnostica dei cavi.
